Zyklus : Konturfräsen, Rest Kontur, Nutfräsen, Konikfräsen (auf 2D Konikprofil), Profilfräsen, Fasenfräsen, Z Ebenen Schlichten

Einleitung

Anfahr- und Abfahrbewegungen definieren, wie das Werkzeug in ein Bearbeitungsprofil ein- und ausfährt.
Sie werden verwendet, um ein sanftes Eingreifen in das Material und ein sicheres Ausfahren aus dem Teil zu gewährleisten, um Spuren auf der fertigen Oberfläche zu vermeiden und die Werkzeugbelastung zu reduzieren.

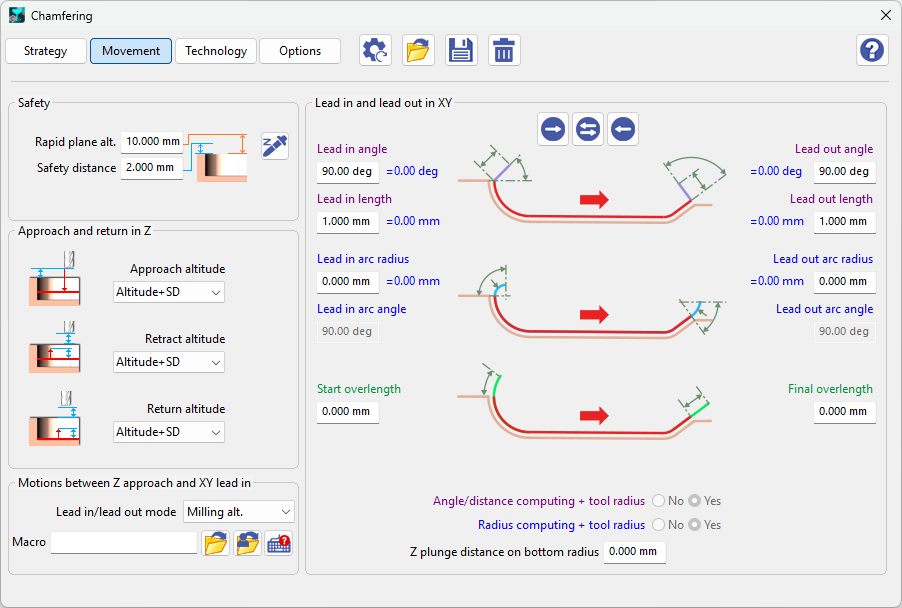

Die Anfahr-/Abfahrparameter-Oberfläche wurde zur Verbesserung der Benutzerfreundlichkeit neu gestaltet.
Obwohl sich das Layout geändert hat, bleiben alle Parameter und ihre Funktionalität mit früheren Versionen identisch.

Screenshot 2026-04-07 085258-20260407-045926.png

Eigenschaften

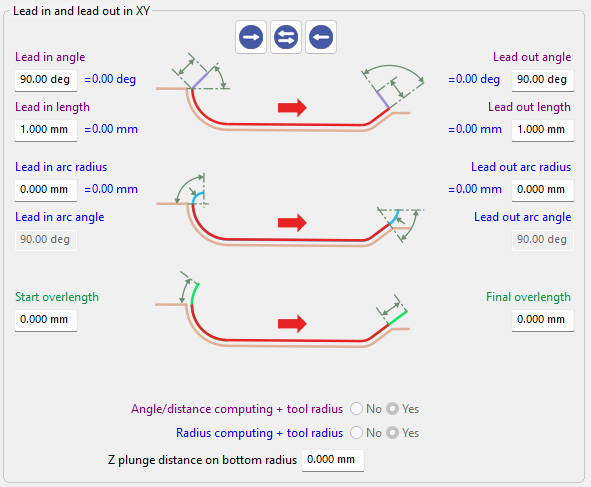

Die Anfahr-/Abfahrparameter-Oberfläche ermöglicht es Benutzern, die Parameter für das Einfahren und Ausfahren des Werkzeugs klar und interaktiv zu definieren und zu verwalten.

Sie bietet direkte Kontrolle über die verschiedenen Anfahr- und Abfahrstrategien und liefert visuelles Feedback, um zu verstehen, wie jeder Parameter den Werkzeugweg beeinflusst.

  1. Es gibt drei Schaltflächen zur Manipulation der parametrischen Werte:

  • Rechter Pfeil (→) – Kopiert alle Parameterwerte vom Anfahren (linke Seite) und wendet sie auf das Abfahren (rechte Seite) an.

  • Doppelpfeil (↔) – Vertauscht die Parameterwerte zwischen dem Anfahren (linke Seite) und dem Abfahren (rechte Seite).

  • Linker Pfeil (←) – Kopiert alle Parameterwerte vom Abfahren (rechte Seite) und wendet sie auf das Anfahren (linke Seite) an.

Screenshot 2026-03-10 141233.png

  1. A roter Pfeil zeigt die Bearbeitungsrichtung an und hilft, die Ausrichtung des Werkzeugwegs und die Beziehung zwischen Anfahren / Abfahren klar zu identifizieren.

Screenshot 2026-04-06 090434-20260406-051538.png

  1. Die Oberfläche ist außerdem farbcodiert, um die Klarheit und Gruppierung der Parameter zu verbessern:

  • Violett – Anfahr-/Abfahrwinkel und -länge, einschließlich ihrer zugehörigen Berechnungen

  • Blau – Bogenparameter , einschließlich Bogenwinkel und Bogenradius mit entsprechenden Radiusberechnungen

  • Grün – Überlänge-Parameter , einschließlich Berechnungen der Start- und Endüberlänge

purple arc thingu-20260407-051857.png Screenshot 2026-04-07 085753-20260407-050048.png
Screenshot 2026-04-06 090536-20260406-050750.png Screenshot 2026-04-07 085759-20260407-050122.png
Screenshot 2026-04-06 090543-20260406-050730.png

  1. Wenn kein Werkzeug definiert ist, zeigt das System eine Warnmeldung , da die Berechnungen für Anfahren und Abfahren von der Werkzeuggeometrie abhängen.

Screenshot 2026-04-06 095919-20260406-055956.png

Zugehörige Parameter

Detaillierte Informationen zu jedem Parameter finden Sie in den folgenden Abschnitten.

Verwaltung von Anfahr-/Abfahrwinkel und -länge

Verwaltung von Anfahr-/Abfahrbogenradius und -winkel

Start- und Endüberlängen

Winkel/Längenberechnung + Werkzeugradius

Bogenradiusberechnung + Werkzeugradius

Z-Wert des 3D-Bogens bei letzter Bahn
