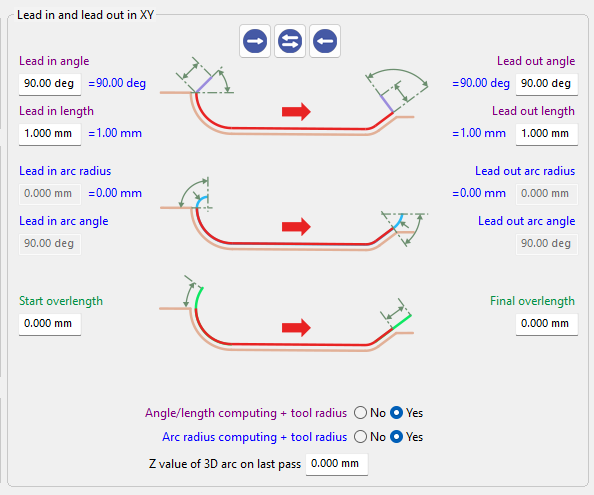

Winkel/Länge Berechnung + Werkzeugradius

Dieser Parameter definiert, ob der Werkzeugradius bei der Berechnung der Anfahr- und Abfahrwinkel und -längen berücksichtigt wird.

• Ja – Der Werkzeugradius wird in die Berechnung einbezogen. Das System passt die resultierenden Werte automatisch an, sodass der Werkzeugweg die tatsächliche Bewegung des Werkzeugmittelpunkts mit angewendeter Kompensation widerspiegelt.

• Nein – Der Werkzeugradius wird nicht berücksichtigt. Die eingegebenen Werte werden direkt ohne Anpassung angewendet.

Bogenradiusberechnung + Werkzeugradius

Dieser Parameter definiert, ob der Werkzeugradius bei der Berechnung der Anfahr- und Abfahrbogenradien berücksichtigt wird.

• Ja – Der Bogenradius wird angepasst, um den Werkzeugradius einzuschließen, was eine korrekte tangentiale Werkzeugwegführung gewährleistet.

• Nein – Der Bogenradius wird wie eingegeben verwendet, ohne Berücksichtigung des Werkzeugradius.

Beim Wechsel zwischen Ja und Nein wird der berechnete Gesamtwert automatisch aktualisiert. Der aktualisierte Wert wird unter dem Eingabefeld angezeigt, was einen Vergleich zwischen dem eingegebenen Wert und dem berechneten Ergebnis ermöglicht.

Die Aktivierung der Berechnung mit Werkzeugradius ermöglicht:

• genaue Anwendung der Werkzeugdurchmesserkompensation (G41/G42)

• korrekte tangentiale Anfahr- und Abfahrbewegungen

• Konsistenz zwischen den programmierten Parametern und dem tatsächlichen Bearbeitungsergebnis
