Zyklus : Alle manuellen Zyklen, Kontur-Tauchbearbeitung
Definition
Diese Befehle werden verwendet, um die Pilotpunkte und die Berechnung des Werkzeugwegs zu definieren.

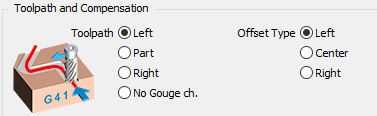

Offset-Typ
Bestimmt, ob die Werkzeugradiuskorrektur berücksichtigt wird oder nicht.
Die Optionen im Dropdown-Menü sind:
|
Links : Ein G41 wird im ISO-Code generiert. |
|
Mitte : Ein G40 wird im ISO-Code generiert. |
|
Rechts : Ein G42 wird im ISO-Code generiert. |
Werkzeugweg
Bestimmt, ob der von GO2cam generierte Werkzeugweg den Werkzeugradius berücksichtigt.
Das Dropdown-Menü bietet:
|
|
Links : GO2cam generiert einen versetzten Werkzeugweg links vom Profil und verwaltet die Bereiche, in denen das Werkzeug die Kontur aufgrund seiner Größe nicht bearbeiten kann. |
|
Teil
: GO2cam berechnet keine verschobene Trajektorie neu.
|
|
Rechts : Gleiche Option wie links, aber auf der rechten Seite des Werkzeugwegs. |
|
Keine Kollisionsprüfung : GO2cam generiert einen Werkzeugweg, der exakt dem Profil entspricht (kein Offset) und es gibt keine Kollisionsprüfung. |
Automatische Steuerung der Bearbeitungsseite. Für manuell programmierte Zyklen auf Volumen ist dies nicht verfügbar mit 2D-Profilen einschließlich Kanten.
Alle manuellen Zyklen
Automatische Steuerung der Bearbeitungsseite
|

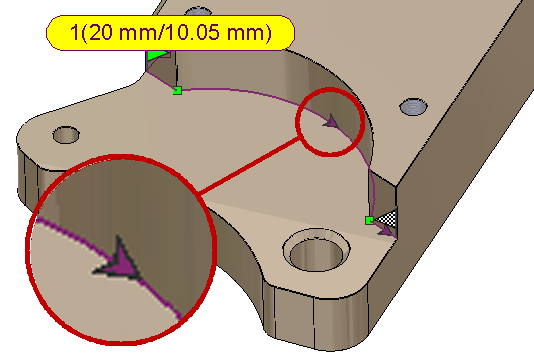

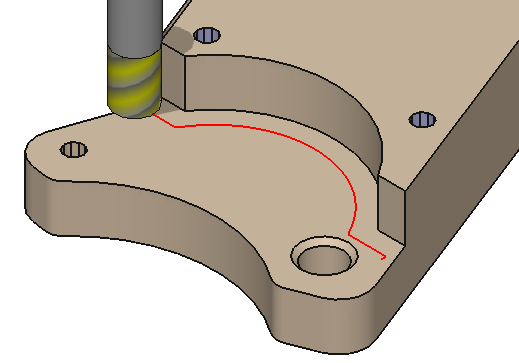

Wenn die Profilrichtung und die Werkzeugwegrichtung nicht übereinstimmen gemäß der Volumenform , GO2cam automatisch invertiert die Profilrichtung . Im Bild rechts ist das Profil gegen den Uhrzeigersinn und das Werkzeug ist auf der linke Seite des Volumens : GO2cam invertiert automatisch die Profilrichtung, um eine Bearbeitung im Inneren des Werkstücks zu vermeiden. |
|
|
Für manuell programmierte Zyklen auf Volumen ist dies nicht verfügbar mit 2D-Profilen einschließlich Kanten.
R max Koeff
|
R max Koeff : Bei 'Teil'-Werkzeugweg akzeptieren einige Maschinen keinen Radius, der dem Werkzeugradius entspricht. GO2cam verwaltet diese Situation mit dem R max Koeffizient . Mit 1.01 wird der Radius des Werkzeugwegs R= Werkzeugradius x 1.01 . |

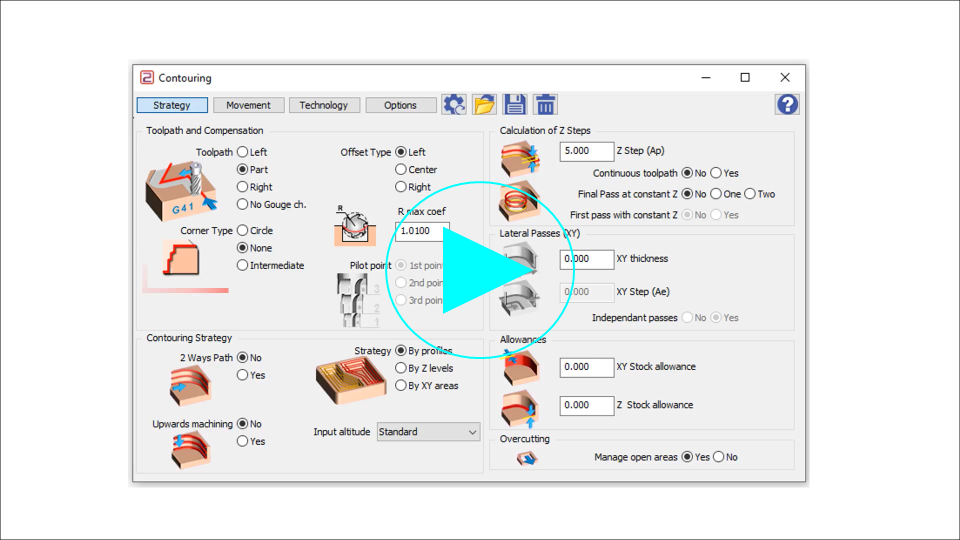

Eckentyp
Mit dieser Option können Sie G2/G3 (Bögen) in den scharfen Winkeln generieren.
Die Option 'Zwischenmodus' ist nur für geschlossene Profile verfügbar. Die Generierung von G2/G3 erfolgt an allen Ecken außer der letzten Ecke.
Beispiel auf dem Pfad Links/Links :
|

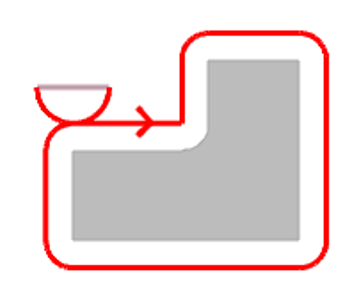

Kreismodus |

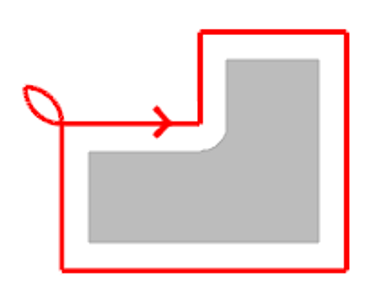

Keine |

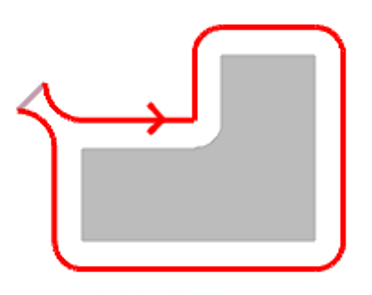

Zwischenmodus |
|
|
|
|
|
