Genel Bakış 5x Expert in GO2cam employs a stepwise approach to toolpath generation, emphasizing iterative refinement. The process involves sequential calculation and adjustment, progressing from basic toolpath creation to advanced gouge control.

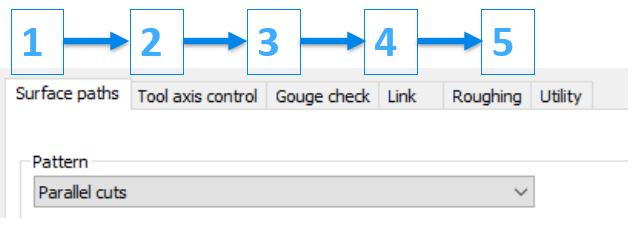

Süreç Dökümü 5X Expert'teki programlama süreci, her biri ayrı sekmeler aracılığıyla erişilebilen farklı aşamalara ayrılmıştır. |
||
|

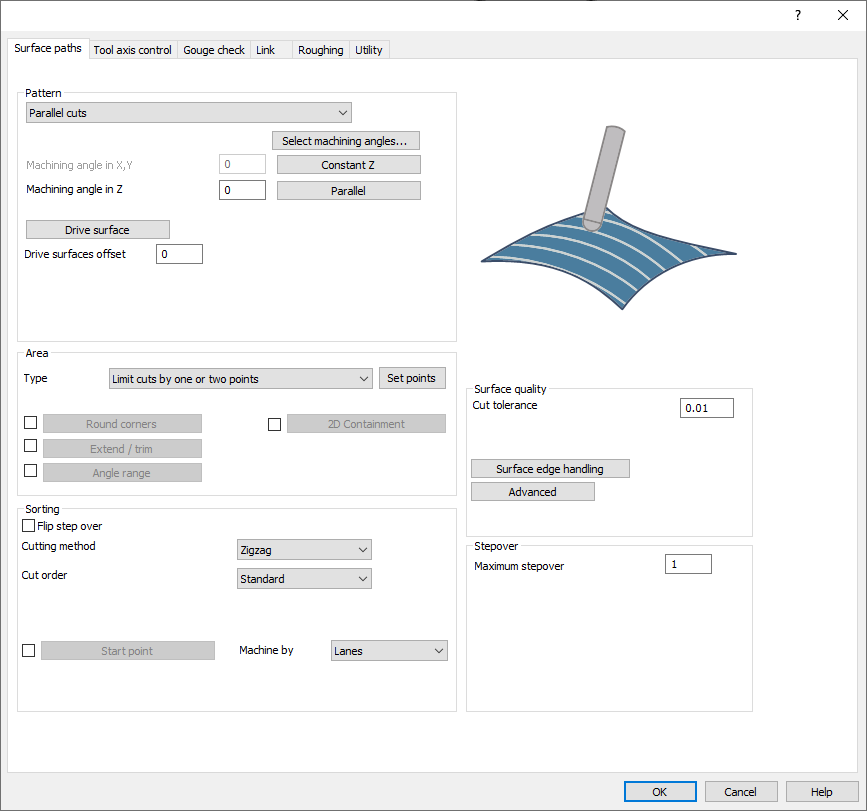

Adım 1: Yüzey Yolları Bu ilk aşama, işlenecek parça yüzeyi için istenen işleme deseninin tanımlanmasını içerir. Kullanıcılar, istenen kesme yolunu oluşturmak için çeşitli parametreleri ayarlayabilir.
|
Yüzey Yolları
|

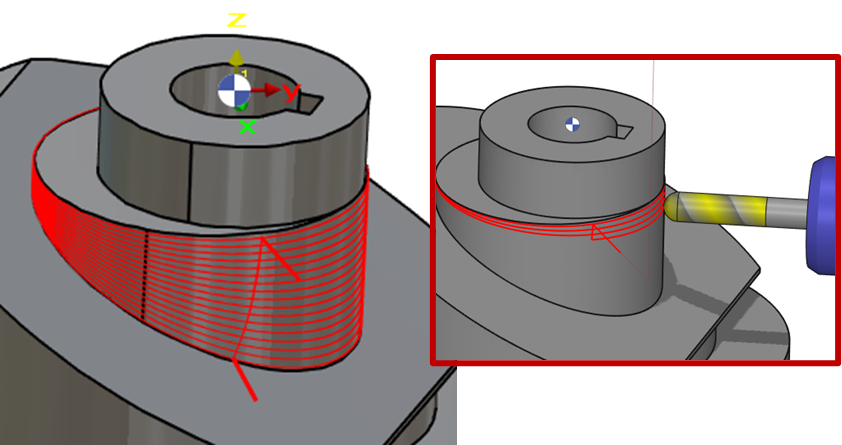

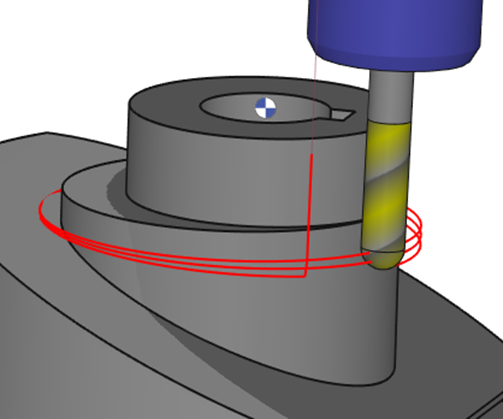

1. Doğru takım yolu oluşturma
|
|

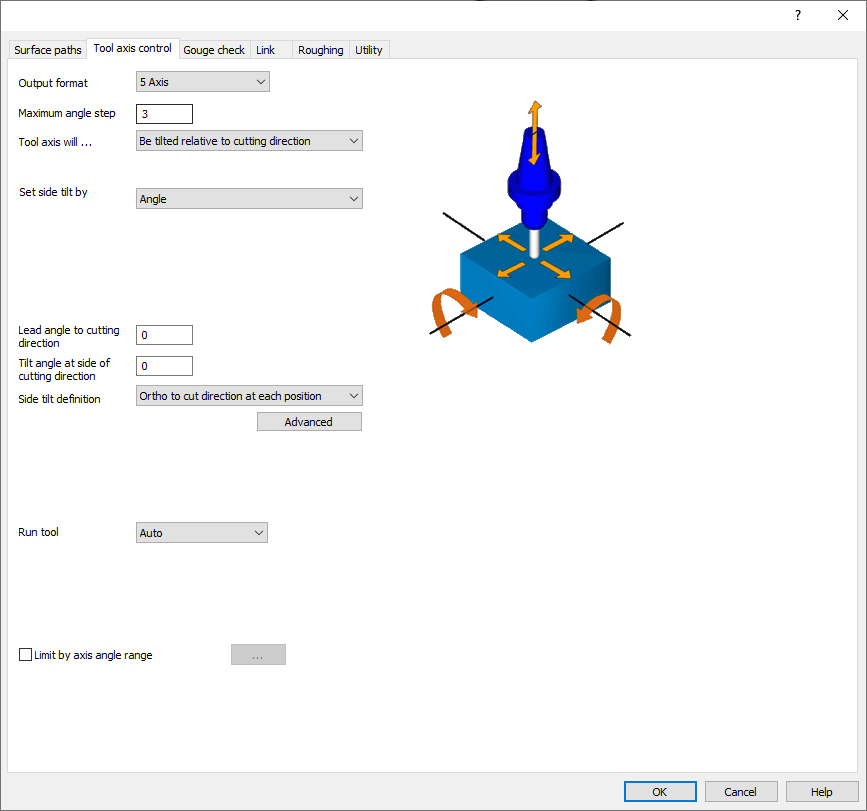

Adım 2: Takım Ekseni Kontrolü Bu adımda, kullanıcılar eksen manipülasyonu ve eğim açısı ayarlaması yoluyla takımın yönünü kontrol eder. Bu, verimli işleme için optimum takım konumlandırmasını sağlar. |
Takım Ekseni Kontrolü
|
2. Takımın çalışma yönü
|
|

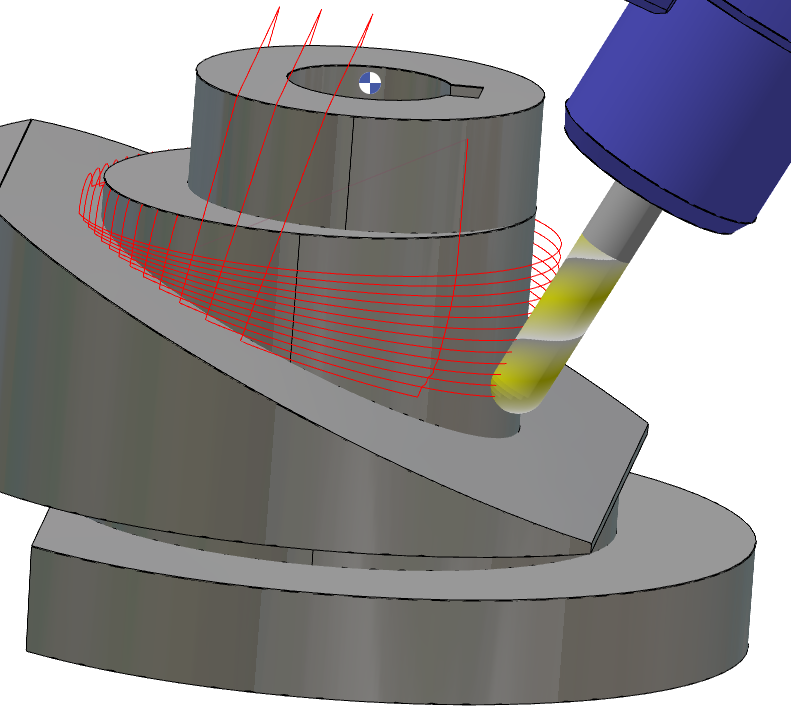

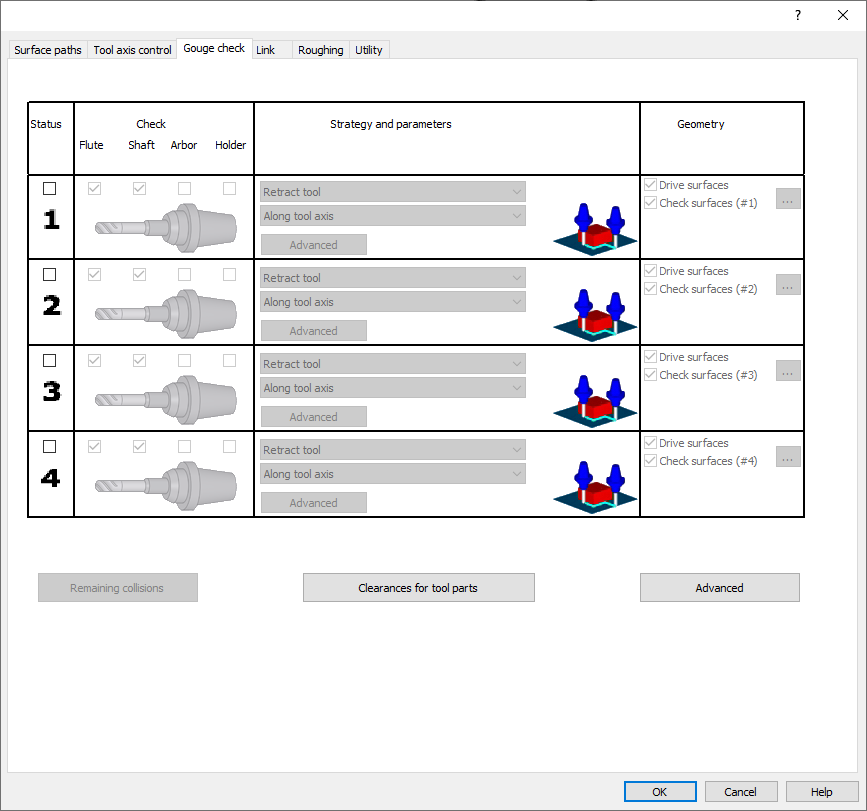

Adım 3: Çarpışma Kontrolü Bu aşama, takım çarpışmalarını önlemeye odaklanır. Kullanıcılar, işlenecek parçayı ve takımı enterferanstan korumak için stratejiler ve parametreler tanımlar. |
Çarpışma Kontrolü
|
|
|

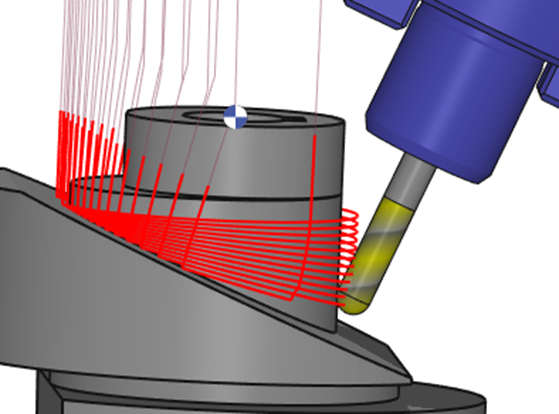

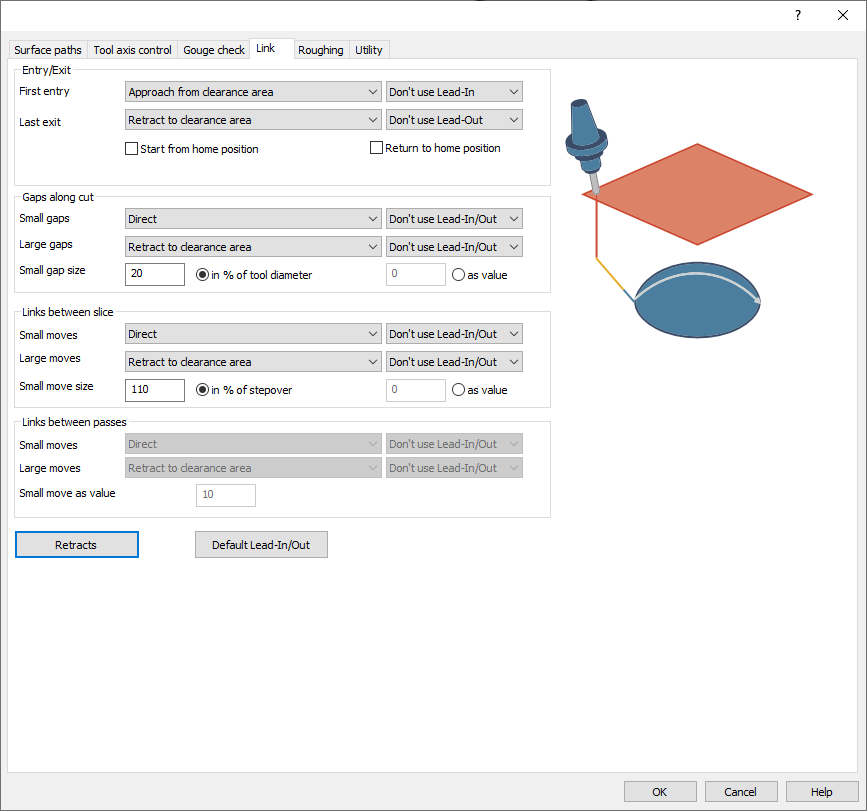

Adım 4: Bağlantı Son adım, takım yolu bağlantısını yönetmeyi içerir. Kullanıcılar, düzgün takım hareketi sağlamak için giriş/çıkış, geri çekme/yaklaşma konumlarını ve boşluk/dilim işlemeyi tanımlar. |
Bağlantı
|
4. Geri çekme ve yaklaşmayı ayarlama
|
|
Programlama süreci boyunca, bir sonraki aşamaya geçmeden önce herhangi bir hatayı belirlemek ve düzeltmek için her adımdan sonra takım yolunu simüle etmeniz şiddetle tavsiye edilir. |
||
|
|
||
