Eğim Stratejileri

Çarpışmaları önlemek için takım yönünü ayarlar.

• İleri/Geri Açı: Takımı yüzey normaline göre eğir.

• Yan Eğim Açısı: Takımı kesme yönüne göre yana doğru eğir.

• Otomatik: Optimal eğim açısını otomatik olarak hesaplar.

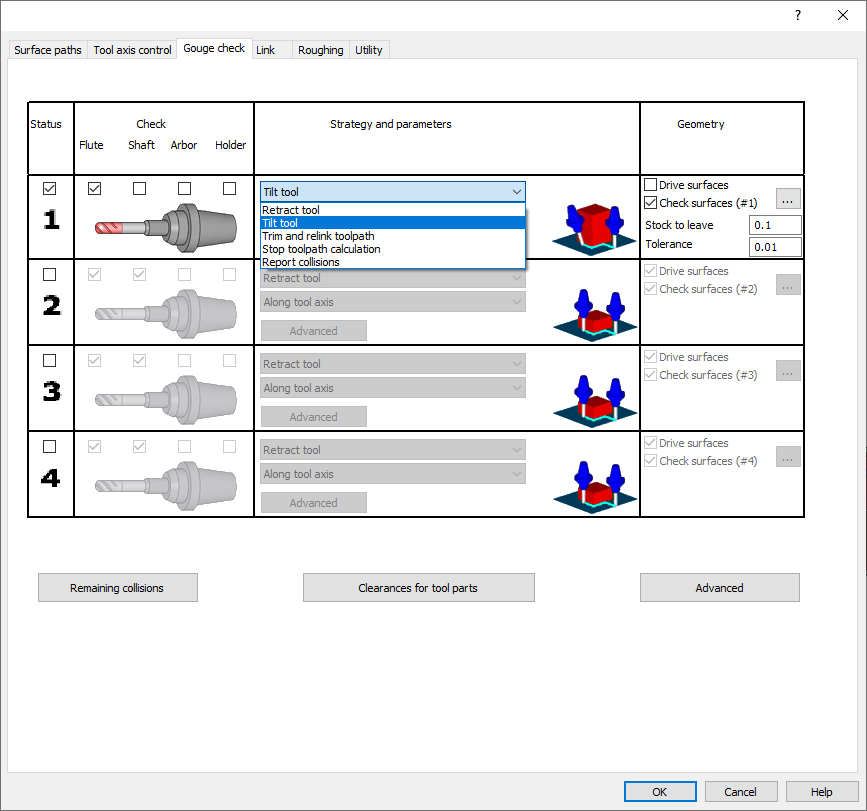

Geometrileri Kontrol Et

Çarpışma tespiti için kullanılan yüzeyleri tanımlar.

• Sürücü Yüzeyler: Hasarı önlemek için otomatik olarak kontrol edilen yüzeyler.

• Kontrol Yüzeyleri: Ek çarpışma kontrolleri için kullanıcı tarafından tanımlanan yüzeyler.

• Toleranslar:

  • Kontrol toleransı: Çarpışma tespiti için doğruluk.

  • Bırakılacak stok: Takım ve kontrol yüzeyleri arasındaki boşluk mesafesi.

Geri Çekilme Stratejileri

Çarpışmaları önlemek için takımın iş parçasından nasıl uzaklaştığını tanımlar.

• Takım Ekseni Boyunca Geri Çekilme: Takımı ekseni boyunca geri çeker.

• Yüzey Normali Boyunca Geri Çekilme: Takımı sürücü yüzey normali boyunca geri çeker.

• Takım Temas Hattı Boyunca Geri Çekilme: Takımı sürücü yüzeyle temas hattı boyunca geri çeker.

• Takım Düzlemi Boyunca Geri Çekilme: Takımı takım düzlemi içinde geri çeker.

• X, Y ve Z Yönünde Geri Çekilme: Takımı belirtilen yönlerde geri çeker.

• Orijinden Uzaklaşarak Geri Çekilme: Takımı orijinden uzağa doğru geri çeker.

• Takımı Aşağı Düşür: Takım yolunu kontrol yüzeyine yansıtır.

• Döndür: Çarpışmaları önlemek için takım yolunu döndürür.

• Düzgün Geri Çekilmeler: Daha düzgün takım yolu geçişleri oluşturur.

Çarpışma Yönetimi

Eğim veya geri çekilme stratejileriyle çözülemeyen çarpışmaları yönetir.

• Kes ve Yeniden Bağla: Çarpışan takım yolu bölümlerini keser.

• Takım Yolu Hesaplamasını Durdur: İlk çözülmeyen çarpışmada takım yolu üretimini durdurur.

• Çarpışmaları Raporla: Çarpışmaları önlemeye çalışmadan raporlar.

• Kalan Çarpışmalar: Çarpışmalarda takım yolunu tutma, kesme veya durdurma seçenekleri.

Bu ek özellikler, çarpışma kontrolü için ek kontrol ve esneklik sağlar.

• Konumlar arasında çarpışma kontrolü: Takım yolu konumları arasındaki çarpışmaları kontrol eder.

• Takımı sonsuza uzat: Geliştirilmiş çarpışma tespiti için takım geometrisini uzatır.

• Bağlantı hareketlerini çarpışmalar için kontrol et: Bağlantı hareketleri sırasında çarpışmaları kontrol eder.

• Bağlantı hareketlerini kapsama alanına göre kontrol et: Bağlantıların tanımlanmış kapsama alanları içinde kalmasını sağlar.

• Takım ucunu kontrol et: Takım ucu yarıçapı için çarpışma kontrolünü devre dışı bırakır.

• Takım Boşluğu: Takım bileşenlerine (sap, mil, tutucu) boşluk uygular.

• Gelişmiş Eğim Kontrolü: Otomatik eğim üzerinde daha fazla kontrol sunar.

• Gelişmiş Geri Çekilme Seçenekleri: Ek geri çekilme seçenekleri ve parametreleri sağlar.
