Giriş
Bu bölüm, 5X Expert modülü ile başlamaya ilişkin açıklamaları sunmaktadır:
-
GO2cam'deki iş akışı, seçim ve programlama süreci ve izlenmesi gereken genel kurallar.
-
Genel 5 eksen çevrimi; bu mod, herhangi bir 5X parçayı işleyebilmek için gereken tüm araç setini içerir.
-
Diğer daha özel çevrimlere genel bakış
Bu modülün kullanımıyla ilgili çeşitli ipuçları SSS bölümünde de bulunabilir. Bağlantıya tıkla sayfasına gitmek için.
|

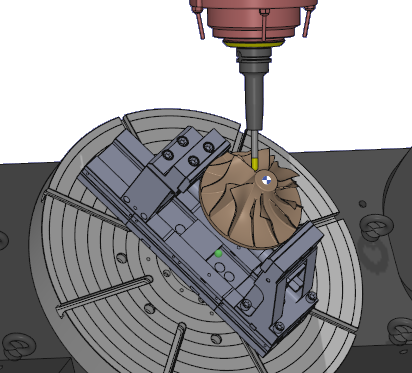

5X Expert menüsü, çok karmaşık parçaların işlenmesiyle başa çıkmak için ek ve daha güçlü araçlar sunar. Böyle bir parçanın yaygın bir örneği, resimde gösterilen çarklı pompasıdır. Ancak, bu araçlar GO2cam'e özel değildir, bu nedenle iş akışı biraz farklılık gösterir. GO2cam'in hesaplaması katı modele dayanmaktadır. Bu nedenle, bir yüzeye işleme uygulamak için seçilse bile, yazılım o yüzeyi katı parça ile ilişki içinde tanır. 5X Expert modülü, yüzey tabanlı bir hesaplama motoru olarak çalışır. Bir yüzey seçildiğinde, yalnızca o yüzey tanınır, ilgili katı yüzeyler işlemde belirtilene kadar tanımsız kalır. |
|
5X Expert'te İş Akışı
Bu, GO2cam'in genel iş akışında bazı değişiklikler getirir ve izlenmesi gereken bazı özel kurallar vardır:
|
1/ Takım yolunu her zaman REFERANS düzleminde programlayın. Takımın oryantasyonu 5 eksen strateji iletişim kutularında tanımlanır. |
||
|
2/ Programlama adımları standart 3 adımlı çevrimlere benzer ancak sıra takip edilmelidir. |
||
|
Seçimi işlenecek yüzeyler . Seçim bu noktada bitmez: takım yolu desenlerinin çoğu pilot eğrileri veya yüzeyleri , işleme çevriminin 'Yüzey Yolları' sekmesi içinde seçilmelidir. |
|
|

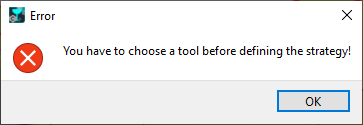

Takım (veya takım ailesi) seçimi yapılmalıdır önce bir işleme çevrimi seçimi. |
|
|
İşleme işleminin seçimi. Bunu, yüzey yolları, takım ekseni kontrolü vb. gibi takım yollarını kontrol etmek için çeşitli strateji parametrelerinin tanımlanması izler. |
|
|
GO2cam Hızlı Düzlemi (Hareket sayfasında tanımlanmış) her zaman ilk giriş ve son çıkış için dikkate alınır, güvenlik stratejileri 5X çevrimleri içinde tanımlanmış olsa bile!
Örneğin, Z'de ayrıştırılmış bir hızlı hareketiniz olabilir (Z50 sonra Z40). Ancak 2026.7 sürümünden itibaren, GO2cam Güvenlik Düzlemi değeri 5X Güvenlik Düzleminden düşükse, otomatik olarak silinir. |
|
|
|
3/ Çevrim hesaplaması. Bu tür takım yollarını hesaplamak için gereken karmaşıklık ve hesaplama gücü nedeniyle, strateji değişikliklerini yinelemeli bir şekilde yapmanız önerilir. Örneğin, önce Yüzey yolu ayarlarını uygulayın ve hesaplayın, takım yolu şeklini onaylayın, ardından takım açısını kontrol etmek için ayarları değiştirmeye geçin ve hesaplayın vb. |
|
Çeşitler
Katı yüzeylerin kalıcılığı
|

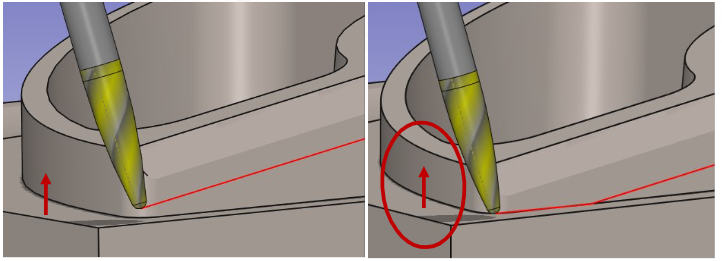

Takım yolu hesaplaması artık tüm yüzeyler ve alanlar için gerçek zamanlı güncellemeler içerir. Çarpışma kontrolü için kullanılan katıların veya yüzeylerin değiştirilmesi, takım yolu yeniden hesaplamalarını otomatik olarak tetikler. Aşağıdaki örnek, sağ taraftaki daha yüksek bir alt yüzeyin nasıl ayarlanmış bir takım yoluyla sonuçlandığını göstermektedir. 'Eğri toleransı' seçeneği artık Parasolid yüzey ağını kontrol eder. |
|
Opelistte 5X Çevrimleri
|
Create and standardize complex machining strategies by developing 5-axis expert opelists. Tüm 5X çevrimlerini, diğer çevrimler gibi okunan ve uygulanan opelistlere tanımlayın ve ekleyin.
|
|
.
