When planning 5-axis machining cycles, selecting the appropriate surfaces is essential. During the geometry selection process, the chosen faces—referred to as Drive surfaces—are the specific areas where machining takes place. However, this process can become cumbersome, particularly when dealing with multiple surfaces that have varying curvatures.
GO2cam, bu işlemi kolaylaştırmak için çeşitli yüzey seçme modları sunar.
|
||
|

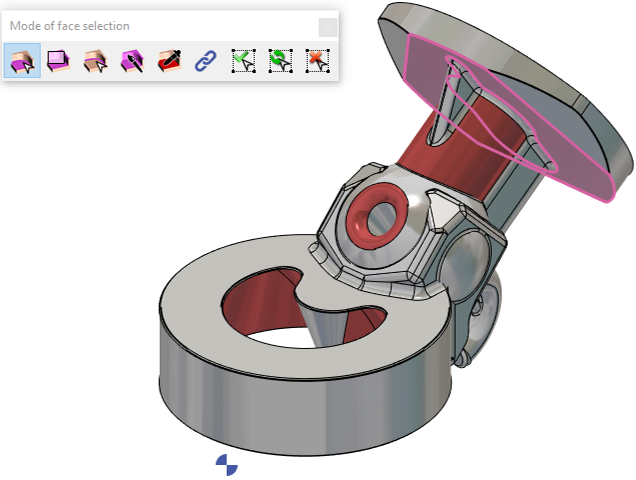

Tıklayarak Seç Yüzeyi seçmek için üzerine tıklayın. Birden fazla seçim için her yüzeye tek tek tıklayın. |
|
|

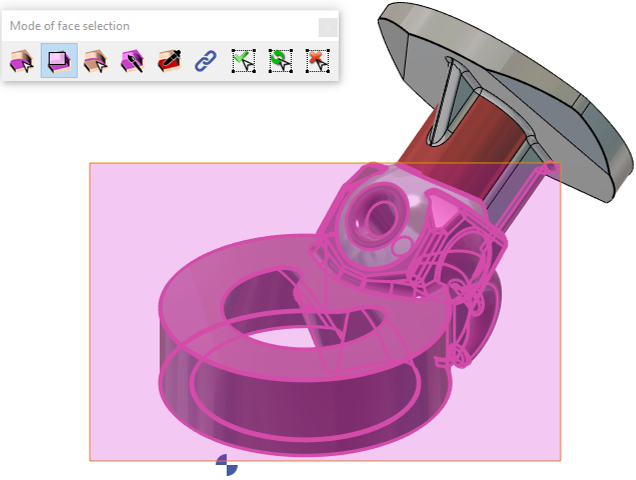

Pencere ile Seç Dikdörtgen bir seçim penceresi oluşturmak için fareyi tıklayıp sürükleyin. Pencere içindeki tüm tam yüzeyler seçilecektir. |
|
|

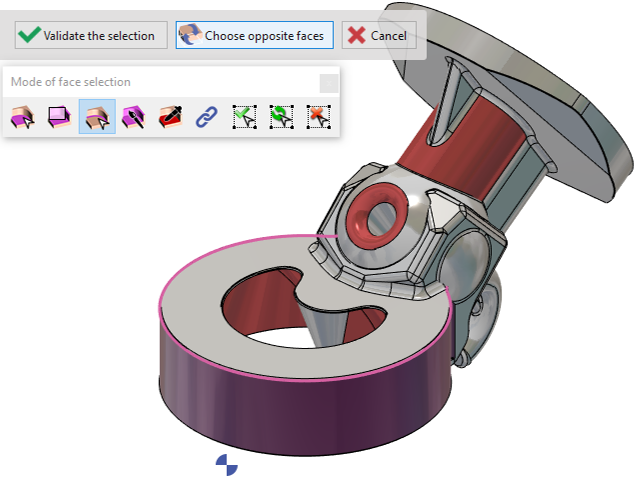

Kenar yolu ile Seç Bu kenarlara bağlı yüzeyleri seçmek için bir katının kenar profillerine tıklayın. |
|
|

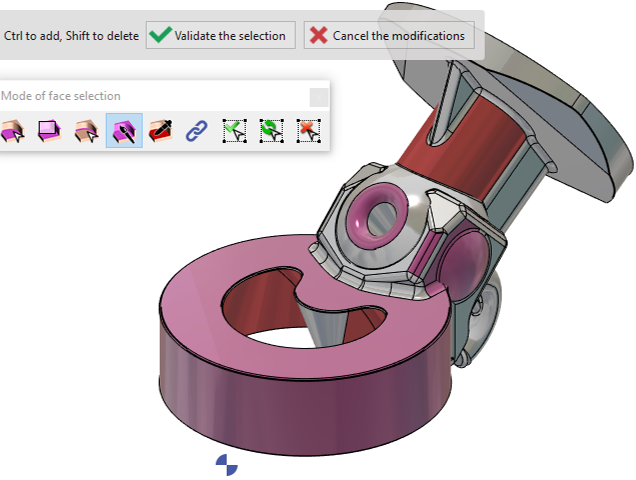

Fırça ile Seçim Otomatik olarak seçmek için CTRL tuşunu basılı tutun ve fare işaretçisini yüzeylerin üzerine getirin. Seçimleri silmek için SHIFT tuşunu basılı tutun. Birden çok yüzeyi hızlı bir şekilde seçmek için bu çok kullanışlıdır. |
|
|

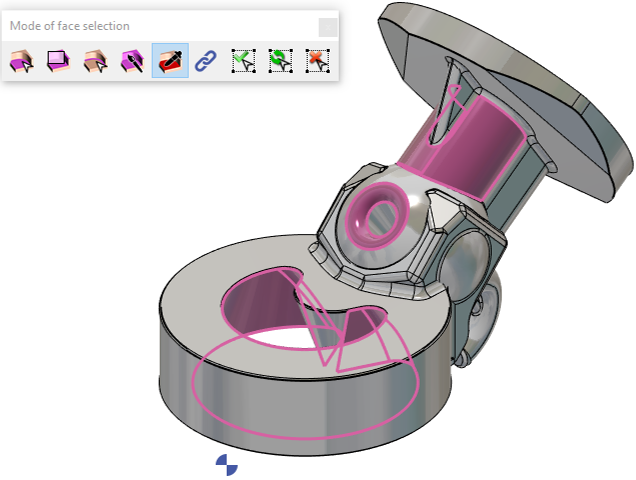

Renk ile Seç Katı parça birden çok yüz rengine sahipse, belirli bir renge sahip bir yüze tıklayın ve aynı renge sahip tüm yüzeyler seçilecektir. |
|
|

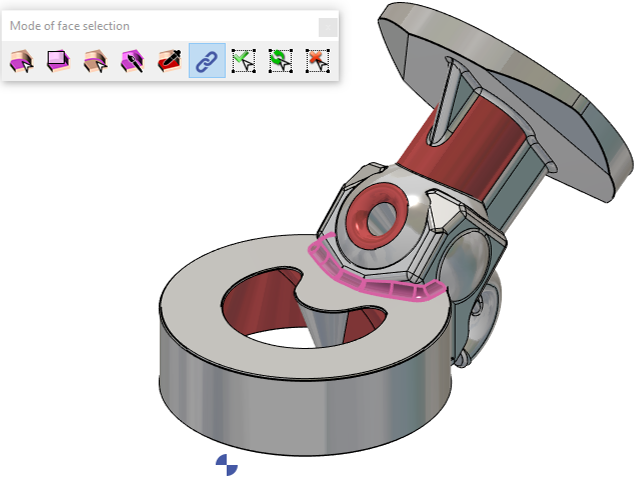

Zincirleme ile Seç Bir yüzeye tıklayın ve GO2cam, ilgili bitişik yüzleri ilişkilendirmeye çalışacak ve bunları bir grup olarak seçecektir. Örneğin, bu, değişken yarıçaplı radyüsleri seçmek için kullanışlıdır. Sadece eğrilik yüzeylerinden birine tıklayın ve GO2cam ilgili eğrileri tanır. |
|
|

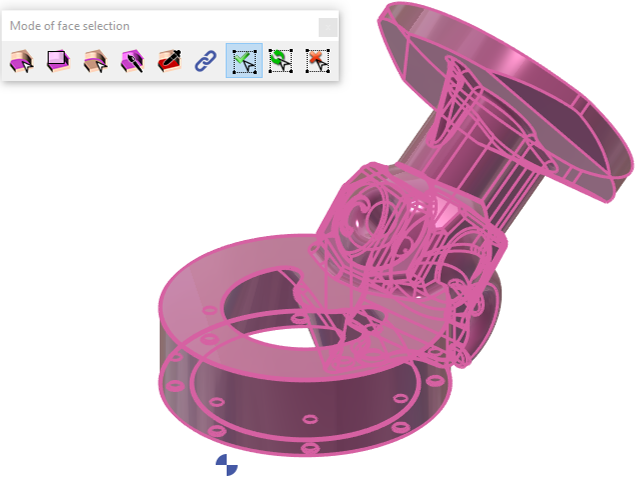

Tümünü Seç Parçanın tüm yüzeylerini seçmek için herhangi bir yüzeye tıklayın. |
|
|

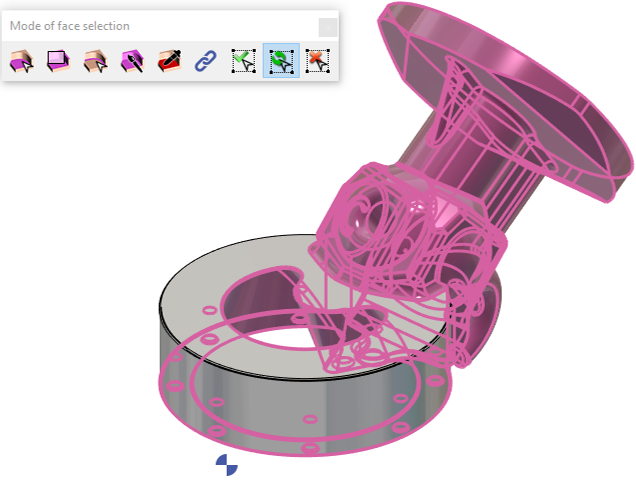

Seçimi Ters Çevir Ters çevirmek için parçaya tıklayın; seçilmeyen yüzeyler seçilir ve seçilenler seçilmez. |
|
|
Seçimi İptal Et Tüm yüzeylerin seçimini kaldırmak için parçaya tıklayın. |
|
|
5X Expert için seçim süreci burada bitmiyor. Daha önce de belirtildiği gibi, geometri seçimi adımı yalnızca sürücü yüzeyinin tanınması içindir. Bu modülün karmaşıklığı ve yüzeye dayalı hesaplaması nedeniyle, çarpışmayı önlemek için kontrol edilecek diğer yüzeylerin tanımlanması gereklidir. Ayrıca seçilen belirli Yüzey yolları için referans yüzeylerinin tanımlanması gerekir. Bu nedenle, seçim süreci çevrim stratejisi tanımlarında da önemli bir husustur. Bu, daha ileri bir tarihte incelenmiştir. Genel 5 Eksen sayfalarında. |
|
Polyline Seçimi
|
Yeni Polyline Seçimi modu, çok eksenli frezelemede geometriyi yönetmek için daha sezgisel bir yol sunar Yeni bir Polyline Seçim modu, özel bir polylin çizerek doğrudan grafik alanında yüzeylerin seçilmesini sağlar. Önizleme, polylin içindeki veya kesişen yüzeyleri vurgularken, düzenleme araçları hassas seçim kontrolü için noktaların dinamik olarak ayarlanmasına olanak tanır. |
|
