Soru

5X Expert işleme çevrimlerinde kenar boşlukları nasıl uygulanır?

Çözüm

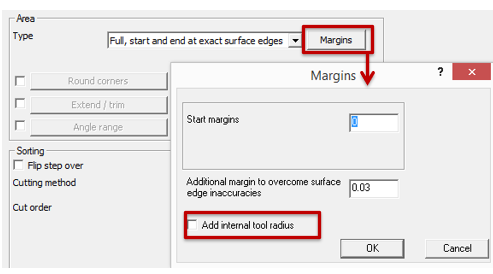

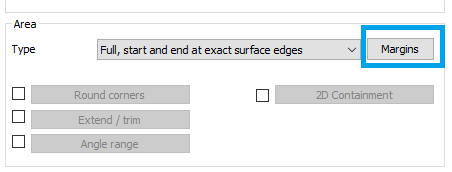

Kenar boşluğu parametresi, alan türünü ' Tam, başlangıç ve bitiş tam kenarlarda ' veya ' Kesim sayısına göre belirlenir ' olarak ayarladığınız durumlarda kullanılabilir Genel 5 eksen çevriminde.

Kesimler, referans yüzlerinizin kenarlarında başlar veya biter. Yüzey kenarı boyunca takım yolu, tanımlanmış bir konumda ayarlanır.

Bu konumlandırma, kesimin başladığı ve bittiği yer ile kenar arasındaki boşluğu belirlemek için bir kenar boşluğu değeri tanımlamanıza olanak tanır.

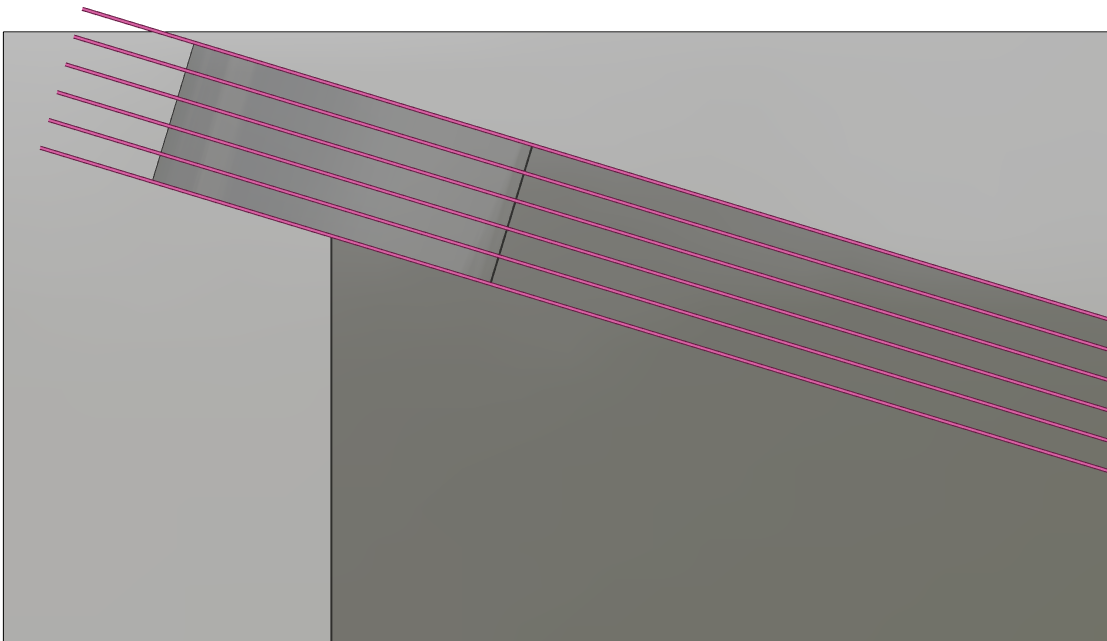

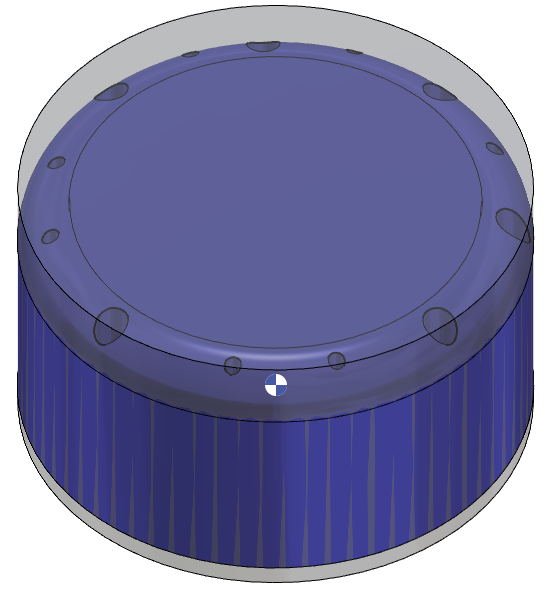

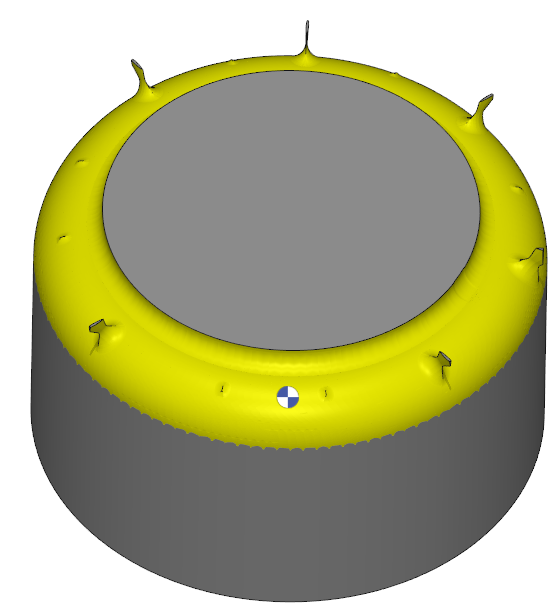

Aşağıdaki parça bunun bir örneğidir. Ayarlanan desen 'İki eğri arasında morfolojik geçiş'tir. Kenar boşluğu ayarlanmazsa, takım merkezi yüzey kenarından geçecek ve referans yüzü dışındaki yüzeylerle çarpışarak çarpışma riski oluşturacaktır.

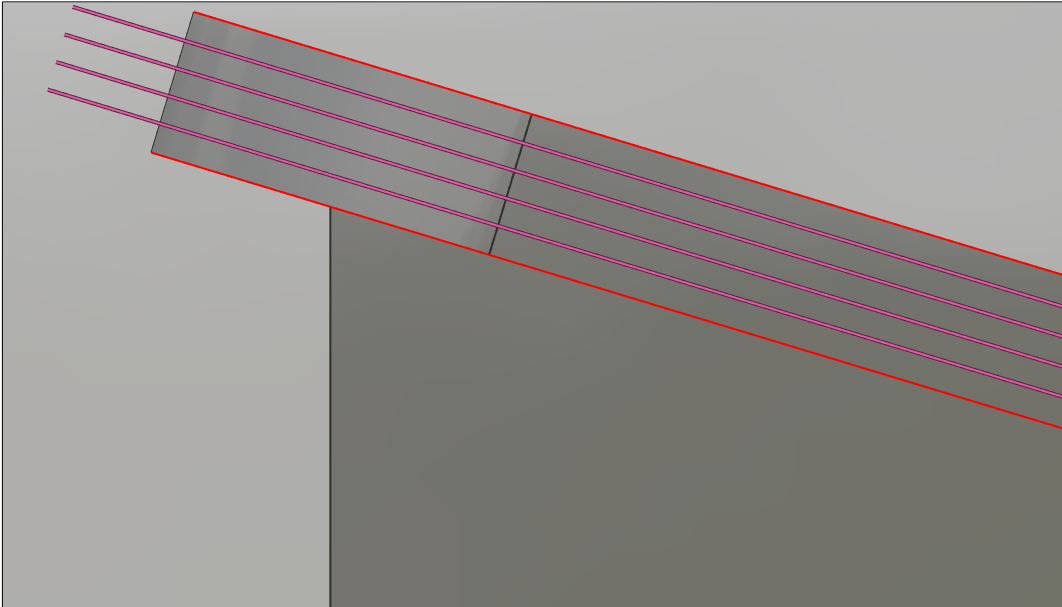

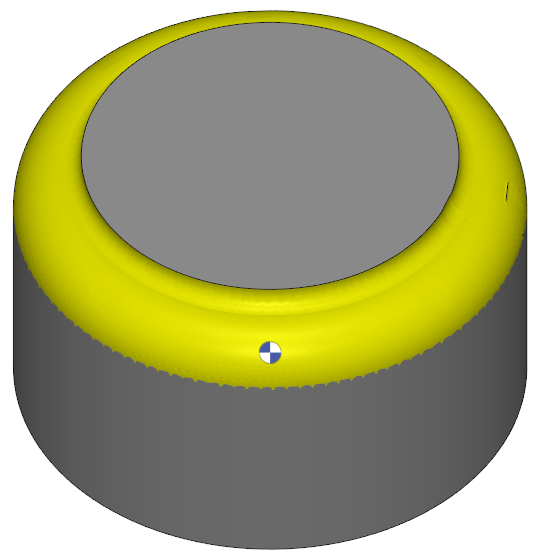

Takım yarıçapı kadar bir kenar boşluğu ayarladığınızda, takım kenardan ofsetlenecek ve çarpışma yapmayacaktır.

En azından takım yarıçapını kenar boşluğu olarak ayarlamanız önerilir. Başlangıç kenar boşluğu ilk eğriye, bitiş kenar boşluğu ise ikinci eğriye aittir. Çarpışma olmadığından emin olmak için bir ' Yüzey kenarı kusurlarını gidermek için ek kenar boşluğu ' de tanımlanabilir.

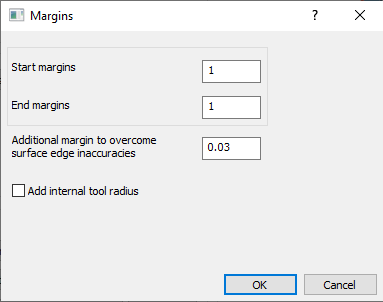

Bu durumda, 1 mm başlangıç ve bitiş kenar boşluğu ayarlanmış ve 0,03 mm ek kenar boşluğu eklenmiştir

Sağdaki örnekle bir video izleyebilirsiniz.

Soru

Takımın yalnızca tek bir yönde eğilmesini nasıl sağlarım?

Çözüm

Takım beklenmedik şekilde döndüğünde, yüzeyin UV eğrilerini tanımlayamaz.

• Doğru yönü manuel olarak zorlamak için, Kuralı Yüzey Yarıçapı Sınırını 0 veya 99999 olarak ayarlayın.

Soru

Eğrilerle desenleme yapıldığında istenmeyen takım vektör yöneliminden nasıl kaçınılır?

Çözüm

Bazı durumlarda, kenarlar boyunca eğrilerin seçimi daha kolay olabilir.

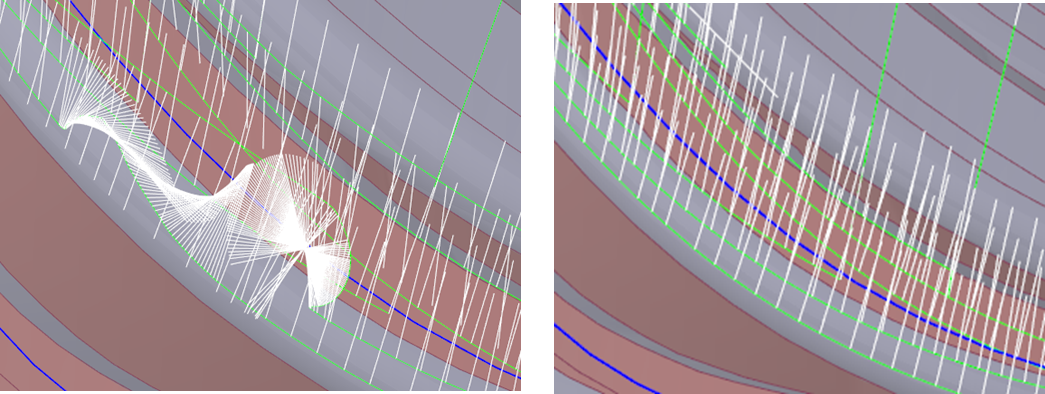

Ancak, birbirine bağlanan yüzeylerin bağlantısının hesaplanmasının zorlaştığı kırık kenarlarda, o noktadaki takım hareketi istenmeyen vektörler üretmiştir.

Bu gibi durumlarda, bu sorunu çözmek için eğri seçimi için yüzey seçeneğinin kullanılması önerilir. Bu, kırık kenarların oluşturduğu riski ortadan kaldırır ve işleme takım yolu ile takım vektörleri uygun şekilde oluşturulur.

Soru

Yüzey kenarı işleme nedir?

Çözüm

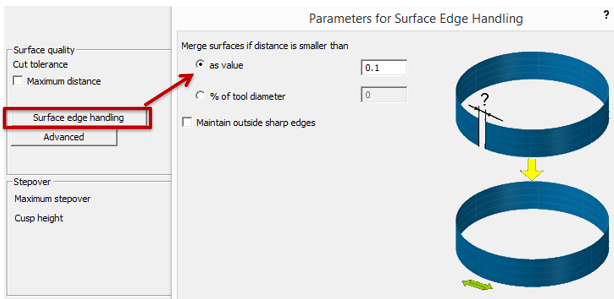

Yüzey kenarı işleme, boşluklar, çakışmalar ve beklenmedik davranışlar gibi yaygın sorunları önlemeye yardımcı olarak sorunsuz ve doğru bir işleme süreci sağlar. Yüzeyleri birleştirmek, kenar doğruluğu sorunlarını gidermek için etkili bir yoldur. Birleştirme mesafesini sabit bir değer veya takım çapının yüzdesi olarak ayarlayabilirsiniz."

Yüzey kenarı işlemeyi etkili bir şekilde yöneterek şunları yapabilirsiniz:

• Parça kalitesini koruyun: Bitmiş parçanın istenen spesifikasyonları ve toleransları karşıladığından emin olun.

• İşleme verimliliğini artırın: Hata ve yeniden işleme olasılığını azaltarak daha verimli üretime yol açın.

Soru

İç takım yarıçapı etkinleştirildiğinde ne olur?

Çözüm

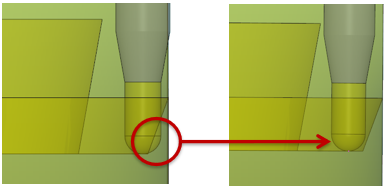

Kalem izi işleminde yeterli boşluğu korumak için, iç takım yarıçapı, lider eğri veya yüzey için kenar boşluğuna dahil edilmelidir. Bu seçeneği etkinleştirmek, takım yolunun radyal bir ofsetle yan yüzeye teğet kalmasını sağlayarak takım yarıçapını belirtilen kenar boşluğuna ekleyecektir.

Soru

Eksenel Ofset nedir?

Çözüm

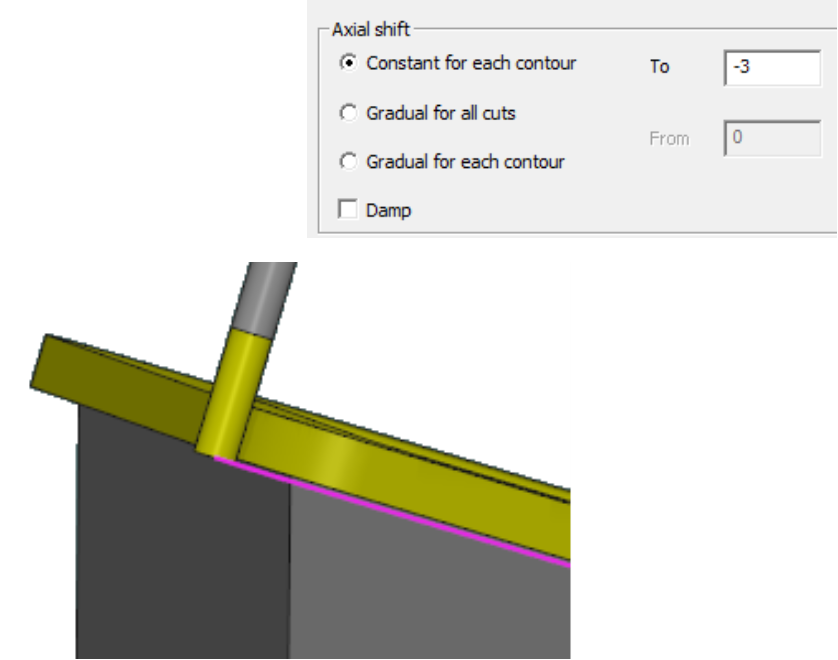

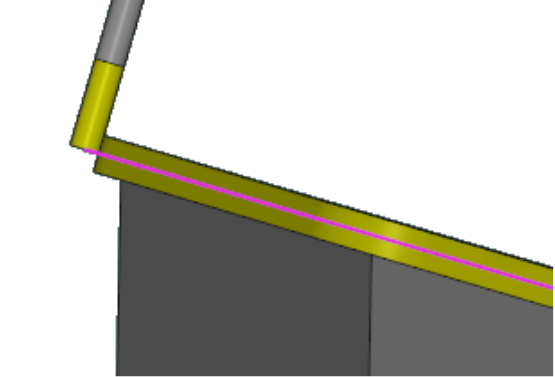

Eksenel Ofset, takıma ekseni boyunca uygulanan bir ofsettir. Kesme derinliğini ve takımın iş parçasıyla temas noktasını kontrol etmek için kullanılabilir.

Eksenel ofset için farklı yöntemler:

• Her kontür için sabit: eksenel ofset, her kontüre eşit ve sabit olarak uygulanır.

• Tüm kesimler için kademeli: Eksenel ofset, tüm takım kanallarının kullanıldığından emin olarak her kesimde kademeli olarak artar.

• Her kontür için kademeli: Eksenel ofset, her kontür içinde kademeli olarak artar.
