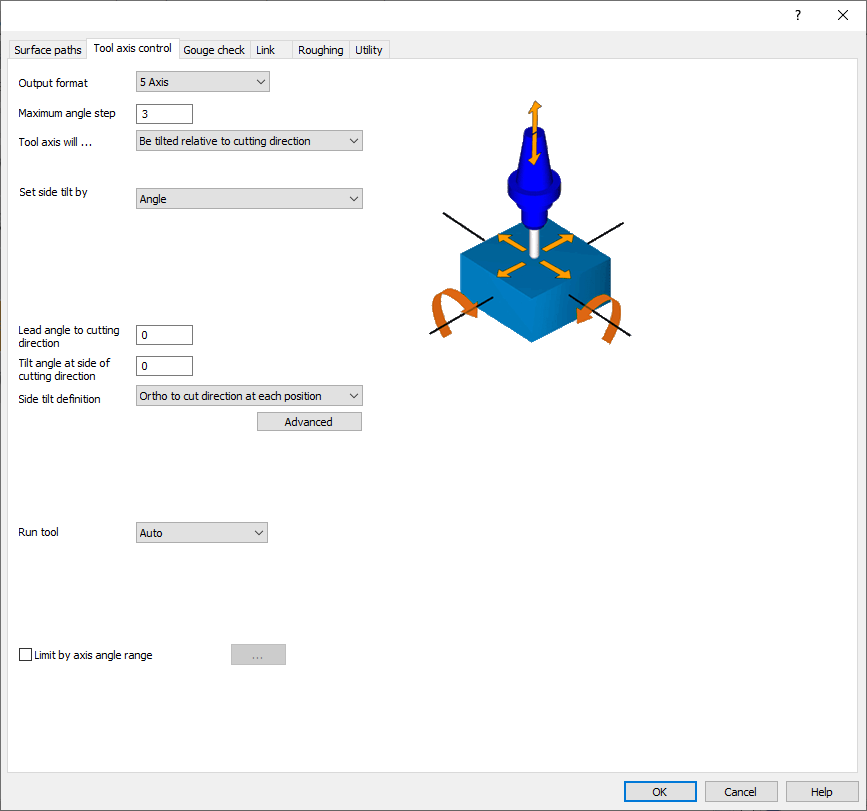

Bu sekme, çarpışmaları önlemek için takımın parçaya göre eğilmesini ve kontrolünü sağlamak için parametreleri ve ayarları sunar.

Çeşitli parametreler aşağıda kısaca tanıtılmıştır.

Çıktı formatı

Bu parametre, 3-, 4- veya 5 eksenli işleme için çıktı formatını ayarlar. 5 eksenli işleme için çıktı, eğilme aralığının tam serbestliğini kullanır. Bu serbestlik, 4 eksenli işleme için 1 derece ve 3 eksenli işleme için 2 derece ile sınırlıdır. 4 eksenli çıktı için, 5. eksenin kısmı seçilen 4. eksene yansıtılır. 3 eksenli çıktı için, 5. ve 4. eksenlerin kısmı seçilen 3 eksenli işleme yönüne yansıtılır. Bu parametre, takım temas noktasının davranışını etkiler.

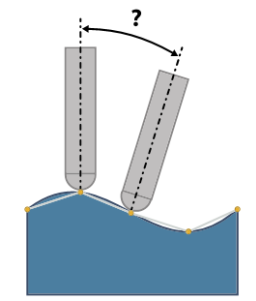

Maksimum açı adımı

Bu seçenek, iki ardışık takım yolu konumu arasındaki izin verilen maksimum açı değişikliğini ayarlar. Hesaplama motoru, takım ucu konumunu ve takımın yön vektörünü içeren 5 eksenli takım yolu verileri üretir. Yön vektörlerinin burada belirtilen değerden daha büyük bir açı değişikliğine sahip olmasına izin verilmez.

Takım ekseni ...

Eğilmez ve yüzeye dik kalır

Kesme yönüne göre eğilir

Açı ile eğilir

Takım ekseni, yüzey normal yönünden eğilme eksenine doğru eğilecektir. Eğilme ekseni X, Y ve Z ekseni veya geometride oluşturulan herhangi bir çizgi olabilir.

Eksenle sabit açıyla eğilir

Takım ekseni, eğilme ekseninden yüzey normaline doğru eğilecektir. Eğilme ekseni X, Y ve Z ekseni olabilir. veya geometride oluşturulan herhangi bir çizgi.

Eksen etrafında döner

Nokta üzerinden eğilir

Takım ekseni her zaman geometride oluşturulan bir noktadan yüzey noktasına işaret eder.

Eğri üzerinden eğilir

Çizgiler üzerinden eğilir

Takım ekseni, geometri olarak seçilmesi gereken verilen eğilme çizgilerine hizalanacaktır.

Eğriden uzağa eğilir

Noktadan uzağa eğilir

Impeller işleme katmanına göre eğilir

Takım, impeller'ın taban yüzeyine dik kalacaktır. Giriş ve çıkışa eğilme, küresel bir giriş/yan açı ile ve ek olarak giriş kenarında, ayırıcı kenarda ve çıkış kenarında yerel bir giriş açısıyla ayarlanabilir.

Temas noktasına göre eğilir

Yüzey normaline sabit açıyla eğilir

Takımı çalıştır

Bu parametre, takımın ve referans yüzeylerinin temas noktasını tanımlar. İsteğe bağlı ayarlar:

• Bu Otomatik seçeneği otomatik moddur. Sistem, takımın yüzeye nerede dokunduğuna karar verir. Kullanıcı takımın yönünü değiştirirse, yüzey temas noktası aynı kalır ve takım üzerindeki temas noktası, takım ve yüzey arasındaki teğetliği koruyarak takımın ucundan takımın radyüsüne hareket eder.

• Bu parametre 'Merkez' olarak ayarlandığında, takımın ucu yüzey temas noktasına dokunur. Takım ekseni yönü eğilme seçenekleri nedeniyle değiştirilirse, takım bu uç noktası etrafında eğilir. Bu gibi durumlarda, takım ve yüzey artık teğet olmaz ve takım yüzeyi çizecektir. Bunu önlemek için, çizme kontrolünü açmalı ve ilk çizme kontrol stratejisini takımı referans yüzeylerinden geri çekmek üzere ayarlamalısınız.

• 'Ön' seçeneği 'Merkez'e benzer ve takımın ön kısmını yüzeye dokunmaya zorlar. Takım yönündeki tüm değişiklikler bu pivot noktası etrafında gerçekleştirilir ve referans yüzeylerinde çizilmeye neden olur. Bu nedenle bu seçeneği kullanırken çizme kontrolünü ayarlamanız gerekir.

• Bu parametre 'Radyüs' olarak ayarlandığında, teğetlik 'Otomatik' seçeneğine benzer şekilde korunur. Fark, yuvarlak burunlu bir takım için, takımın ucunun referans yüzeylerindeki dokunma noktası olarak kullanılmasıdır.

Eksen açısı aralığı ile sınırlama

• Bu anahtar, takım yolu dilim normal vektöründen başlayan iki açı arasında takımı sınırlamak için doğru olarak ayarlanmıştır. Başka bir deyişle, farklı açıklık açılarına sahip 2 koni düşünün w1 ve w2. Takım ekseni yönü bu 2 koni arasında olmak zorundadır. Koni yönelimleri koni ekseni ayarlarına bağlıdır. Yönelimi x, y ve z yönlerine ve ayrıca kullanıcı tanımlı bir yöne ayarlayabilirsiniz.

• Takım yolunuz bir lider eğriyle ilgiliyse, örneğin eğri boyunca keser koni eksenini şuraya ayarlayabilirsiniz dinamik olarak lider eğriyi kullanarak . Ardından takım eksenini bu eğri ve takım yolu boyunca sınırlayabilirsiniz.
