Bu sekme, seçilen referans yüzeylerini işlemek için oluşturulacak takım yollarının türünü kontrol etmek için parametreleri ve ayarları sağlar.

4 bölüme ayrılmıştır:

• Desen

• Alan

• Sıralama

• Yüzey Kalitesi

• Adım aşımı

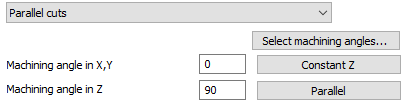

Paralel kesimler

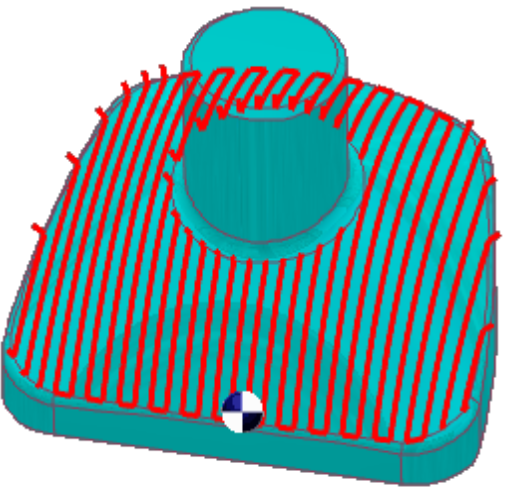

'Paralel kesimler' seçeneği, birbirine paralel dilimlerle takım yolları oluşturur. Dilim yönü iki açı ile belirlenir: X-Y (dilimleri Z ekseni etrafında döndürür) ve Z.

Eğri boyunca kesimler

'Eğri boyunca kesimler' deseni, kullanıcının bir referans eğrisine dik bir takım yolu oluşturmasına olanak tanır. Bu, seçilen eğrinin 'Giriş' olarak düz bir çizgi olmaması durumunda kesimlerin birbirine paralel olmayacağı anlamına gelir.

2 eğri arasında morfoloji

Bu seçenek, 'Birinci' ve 'İkinci' olarak girilen iki referans eğrisi arasında bir morfolojik takım yolu oluşturur. Morfoloji, oluşturulan takım yolunun iki eğri arasında kademeli olarak enterpole edildiği ve yüzey üzerinde eşit olarak yayıldığı anlamına gelir. Bu seçenek, kalıplar yaparken dik alanları işlemek için çok uygundur.

Birden çok eğriye paralel

"Eğriye paralel" seçeneği, referans eğrisine paralel takım yolu segmentleri oluşturur, her segment bir öncekinden basitçe kopyalanmak yerine ofsetlenir. Doğru takım yolu üretimi sağlamak için eğri, yüzey kenarıyla tam olarak hizalanmalı, ideal olarak kenarın kendisi kullanılmalıdır. Hizalanmamış eğriler yanlış takım yollarına neden olabilir.

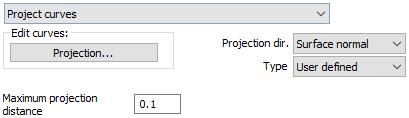

Eğrileri yansıt

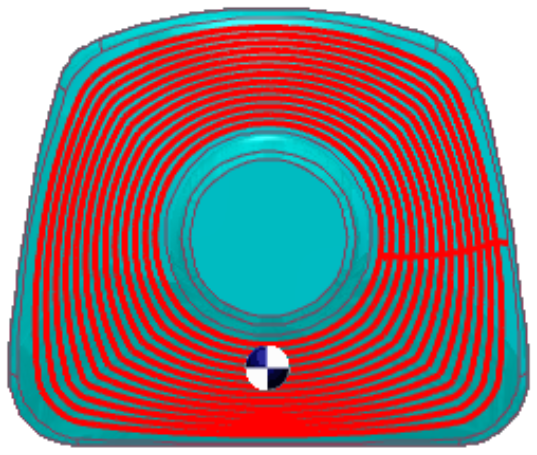

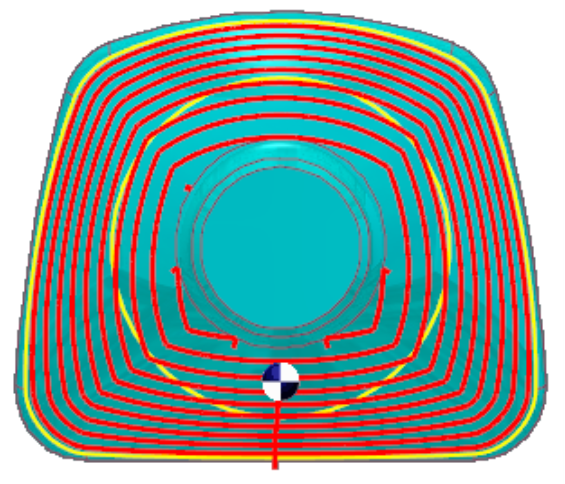

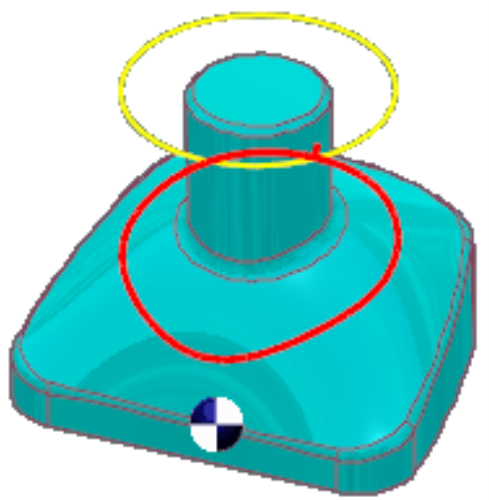

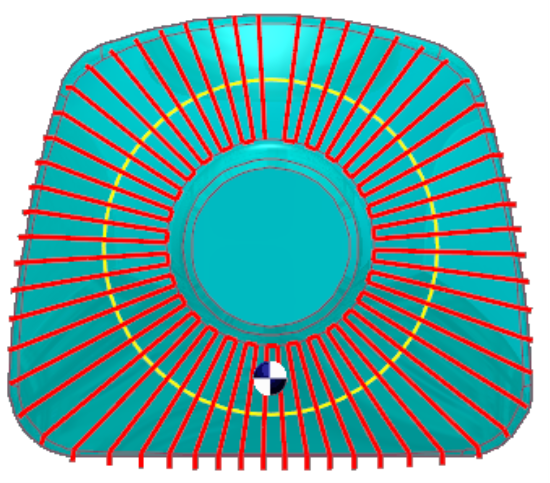

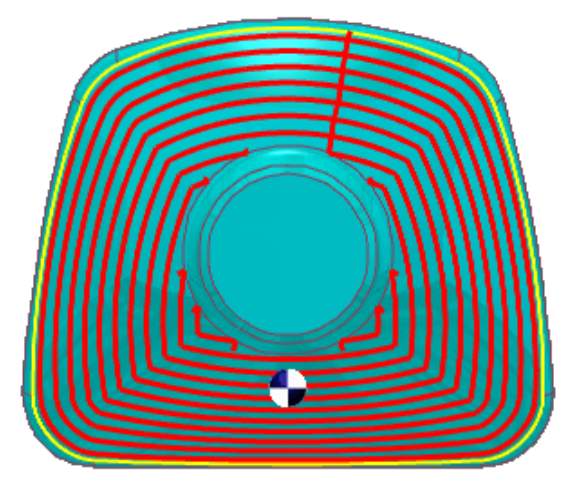

Bu desen, 2B projeksiyonlar (radyal ve spiral) ve 3B eğri projeksiyonları (ofset ve kullanıcı tanımlı) seçenekleriyle, kullanıcı tanımlı bir eğri veya genel bir desen oluşturmaya olanak tanır.

Kullanıcı, eğriler için projeksiyon yönünü belirtmelidir, seçenekler şunları içerir:

• X, Y, Z: Adlandırılmış yön eksenleri

• Çizgi: Projeksiyon vektörünü tanımlar ve doğru şekilde işaret ettiğinden emin olur

• Yüzey Normali: Eğriyi yüzeyin normal yönü boyunca yansıtır, "Kullanıcı tanımlı" seçildiğinde kullanılabilir.

2 yüzey arasında morfoloji

Bu seçenek, iki kontrol yüzeyi ile çevrelenmiş referans yüzeyinde bir morfolojik takım yolu oluşturur. Takım yolu, referans yüzeyine eşit olarak dağıtılır, bu da onu pervane kanatları gibi karmaşık şekilleri işlemek için ideal hale getirir.

Bi-Tanjant:
Ana faydası, takımın iş parçasının köşelerinde hem referans hem de kontrol yüzeylerine telafi edilebilmesidir. Bunu yapmak için, takım merkezi ile yüzeyler arasındaki mesafeyi ayarlayan kenar seçeneklerindeki takım radyusunu etkinleştirin.

Yüzeye paralel

"Yüzeye paralel" seçeneği, referans yüzeyinde önde gelen bir yüzeye paralel kesimler oluşturur.

Önde gelen ve referans yüzeylerinin bir iç içe kenar oluşturduğu özel durumda, takımın her iki yüzeye de çift teğet olması istenir.

Akış çizgisi

Akış çizgisi, yüzeyin kısa veya uzun tarafına veya U veya V parametrik boyutları boyunca hizalanmış bir takım yolu oluşturur.

Ana avantajı, duvarlar veya kenar eğrileri gibi ek sınırlayıcı geometriler gerektirmemesidir. Karmaşık yüzeylerde bile sabit bir maksimum adım aşımı mesafesini korur ve hızlı hesaplama süresine sahiptir.

Tam, tam kenarlarda kesimleri önle

Bu seçenekle takım yolu, yüzey kenarından kaçınarak tüm referans yüzeyinde oluşturulur. İlk kesim tam olarak yüzey kenarında hizalanmaz. Kenardan mesafeyi hesaplamak için. Maksimum adım aşımını değiştirmek bu değeri buna göre değiştirir.

Tam, tam yüzey kenarında başla ve bitir

Bu seçenek, takım yolunu tam yüzey kenarında veya mümkün olan en yakın konumda oluşturur ve orada başlatır ve bitirir.

Kesimleri bir veya iki nokta ile sınırlayın

Bu seçenek, takım yolunu referans yüzeyindeki iki nokta arasında sınırlamanıza olanak tanır, böylece yüzeyin yalnızca belirli kısımlarında çalışabilirsiniz.

2B Sınırlama

2B sınırlama, takım yolunu seçilen bir eğri içinde tutar. Projeksiyon ekseni yönü, verilen eğriyi parçaya geri yansıtmak için kullanılır. Takım yolu daha sonra verilen eğrilerle kırpılır.

Notlar:

2B kontürün yüzeye tam olarak uyması gerekmez. Kenarların üzerine çıkabilir.

Birden çok kontür kullanabilirsiniz.

Kontürler kapalı kontürler olmalıdır.

Açı Aralığı

Alt kesimli ve karmaşık topografyalı 5 eksenli parçalar için, sığ ve dik alanların tanımı, kalıp yapımı ve 3 eksenli CAM sistemleri için kullanılan tanımdan daha soyuttur.

The Açı aralığı option allows users to define the areas to be machined by an angle range of the surface normal with respect to a user defined axis. The user has the option to machine everything inside the angle interval or outside the interval.

Uzat/Kırp

Bu seçenekle takım yolunu uzatabilir veya kırpabilirsiniz.

'Uzat' durumunda takım yolu teğet olarak uzatılacak ve düz bir çizgi ile referans yüzeyinin üzerine çıkacaktır. Bu çizgi, son takım yolu segmenti ile aynı yöne sahiptir.

'Kırp' durumunda takım yolu yol boyunca kırpılacaktır.

Köşeleri yuvarla

Bu seçenek, yüzey modelinde küçük radyus alanlarını ve iç keskin köşeleri bulmak için ayarlanabilir. Bu tür alanlar takım yolu üretiminden hariç tutulacaktır. İç köşeler takım yollarında 'balık kuyrukları' veya 'güvercin kuyrukları'na neden olabilir. Bu tür balık kuyrukları bu anahtarın açılmasıyla kaldırılır. Bu bayrak aynı zamanda bir radyus oluşturucu olarak da kabul edilebilir. Yüzey modeli, küçük radyusları ve iç keskin köşeleri önlemek için bir radyusla takım yolu dilimlerinin yönünde yuvarlanır (radyuslanır). Uygulanan radyus, ana takım radyusudur artı mevcut stok bırakma değeridir. Radyus oluşturma, takım tipinden ve şeklinden bağımsızdır. Çoğu durumda, bu anahtar bir bilyalı kesici, lolipop kesici veya bilyalı ucu olan konik bir kesici varlığında kullanılır. Eğer sürtünme işleme (yan kesme) uygulanıyorsa, bu parametre silindir veya torus kesiciler için de geçerlidir. Ek radyus ile yüzey modelindeki radyus radyusunu artırabilirsiniz. Yani radyus değeri takım radyusu ve kalan stok artı ek radyustur.

Adım Aşımını Ters Çevir

Adım aşımını ters çevir, kesim yönünü değiştirir. Bu, işleme yönünü şundan değiştirebilir:

• Kapalı kontürler durumunda dıştan içe.

• Açık kontürler durumunda soldan sağa (sağdaki animasyonlar).

Kesim sırası

Kesim sırası, kesimlerin dizisini tanımlar.

• Standart - Varsayılan bir kesim sırası ayarlar. Genellikle bir taraftan diğerine.

• Merkezden Dışa - İşleme, yüzeyin merkezinde başlar ve dışarı doğru ilerler.

• Dıştan Merkeze - İşleme, yüzeyin dışından başlar ve içeri doğru ilerler.

Kesme Yöntemi

Kesme yöntemi ile işlemenin 'tek yönlü', 'zig zag' veya 'spiral' olup olmadığını tanımlarsınız.

• Tek yönlü - Takım her zaman tek bir kesme yönünde hareket eder.

• Zig Zag - Takım, her yeni kesimde ters kesme yönünde hareket eder. Bu kesim türüyle, işleme yönü belirlenemez. Yalnızca ilk kesim için yön "yön bir" veya "yön iki" olarak belirlenecektir.

• Spiral - Spiral, referans yüzeyinde spiral kesimler oluşturacaktır.

Tek yönlü işleme için yön

Bu özellik, makine milinin dönüş yönüne bağlı olarak takımın iş parçası boyunca hareket ettiği yönü tanımlar.

• Tırmanma: Takım hareketi ve mil dönüşü aynı yöndedir (resimdeki soldaki takıma bakın).

• Geleneksel: Takım, mil dönüşünün ters yönünde hareket eder.

Şeritler/Bölgeler Halinde İşleme

Oluşturulan takım yolu genellikle referans yüzeylerindeki şeritler veya bölgeler halinde organize edilmiş birden çok kontür topolojisine sahiptir. Çok sayıda bölgede takım yolu oluşturulduğunda, tüm bölgeleri bağımsız olarak işlemek daha tercih edilebilir olabilir. Bu işleme alanı modu, sistemin şeritlere veya bölgelere göre işlemeyi takip etmesini söyler.

Başlangıç noktası

Başlangıç noktası, ilk kesimin ve referans yüzeyindeki sonraki kesimlerin başlangıç konumunu tanımlar. Bu nokta şunlarla ayarlanabilir:

• Konum: Konum geometriden seçilebilir veya X, Y ve Z koordinatları ile tanımlanabilir. Seçilen nokta tam olarak referans yüzeyinde bulunmamalıdır. İstenen başlangıç noktası konumuna yakın rastgele bir nokta seçmek yeterlidir. Sistem en yakın yüzey noktasını yakalayacak ve başlangıç noktasını bu konuma uygulayacaktır.

• Yüzey normal yönü: Burada başlangıç noktası bir vektör ile tanımlanacaktır. Yüzey normal yönü vektöre en yakın olan takım yolu noktası yeni başlangıç noktasını tanımlar.

Kesim toleransı

Kesim toleransı, takım yolu doğruluğu için toleranstır. Bu değer, işlenecek yüzeylere karşı takım yolunun kiriş sapmasıdır. Başka bir deyişle, takım yolu, artı veya eksi kesim toleransı aralığında yüzeylere maksimum bir hataya sahip olabilir.

Yüzey kenarı işleme

Yüzey yolları bireysel yüzeylerde oluşturulur. Daha sonra daha uzun yüzey yolları oluşturmak için takım yolu segmentleri birleştirilir. Birleştirme kararı şu anda bir birleştirme mesafesine dayanmaktadır. Bir takım yolu dilimindeki tüm takım yolu segmentleri birleştirilirse, başlangıcı sona bağlayarak kapalı bir yüzey yolu oluşturulup oluşturulamayacağı kontrol edilir. Aynı birleştirme mesafesi değeri bunun karar verilmesi için de kullanılır. Yani bu değerden daha yakın mesafedeki tüm yüzey yolları birleştirilecektir. Ana faydası, küçük boşlukların veya üst üste binen referans yüzeylerinin beklenmeyen takım yolu davranışlarına neden olmamasıdır.

Gelişmiş

İşleme yüzey kalitesi, yüzey eğriliği ile değişen takım yolu noktalarına bağlıdır. Daha yüksek eğrilik, doğruluk için daha fazla nokta gerektirir. Zincirleme toleransı, takım yolu doğruluğunu etkiler, daha küçük toleranslar hataları azaltır ancak hesaplama süresini artırır. Adım aşımı hesaplamaları yaklaşık veya tam olabilir, bu da yüzey doğruluğunu etkiler. Adaptif kesimler ve senkronize noktalar hassasiyeti artırır ancak işlem süresini uzatır.
