We can consider 2 ways to create toolholders in GO2cam:

  • ‘Form Takımları/Takım Kütüphaneleri’ içinde takım tutucuları çizerek

  • ‘Sıkma / Tutucular’ içinde CAD'den tutucuları içe aktararak

Takım Tutucuları Çizme

Bu yöntem ‘Form Takımları/Takım Kütüphaneleri’ ortamında mevcuttur. Son yıllarda CAD değişiminin daha iyi kalitesi nedeniyle giderek daha nadir kullanılmaktadır.

Ancak hala 3 tip takım tutucu çizebilir ve oluşturabilirsiniz:

  • freze takım tutucularını 2B profilin döndürülmesiyle oluşturma,

  • tornalama takım tutucularını 2B profilin döndürülmesiyle oluşturma,

  • tornalama takım tutucularını 2B profilin ekstrüzyonuyla oluşturma.

Her biri için önce 2B geometriyi çizmeniz, ardından bunu bir profil olarak tanımlamanız gerekir. Profil seçildikten sonra, takım tutucu oluşturulur ve *.SYM dosyası olarak kaydedilir.

Oluşturma Kuralları:

  • işlem düzleminin orijini, oluşturulan elemanın pilot noktasıdır,

  • döndürme şekilleri için, yalnızca X+ tarafına çizmek ve geometriyi döndürme ekseninde kapatmamak zorunludur,

  • ekstrüzyonla oluşturulan şekiller için, şekil kesinlikle kapalı olmalıdır.

Döndürme ile Takım Tutucu

Takım Tutucuları İçe Aktarma

CAD yazılımlarından takım tutucuları içe aktarma yöntemi çok daha yaygındır.


Takımlar, semboller, makineler vb. için oluşturma süreci, eksenlerin etkileşimli sistemi ile daha akıcı hale geldi.

  • Ok - seçilen eksenin yönünü ters çevirir

  • Harf - seçilen eksenin farklı bir yöne yeniden konumlandırılmasına izin verir

  • Orijin - eksen sistemini başka bir orijine taşımaya izin verir.

▶️ Oluşturma süreci hakkında bir video izleyin.

Help - Symbols Creation with Interactive axes-20250218-061726.png

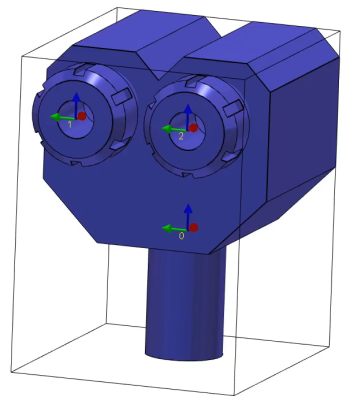

İşte CAD'den içe aktarılan takım tutucuların birkaç standart örneği; süreci sonraki sayfalarda ayrıntılı olarak açıklıyoruz:

Other single mill holder.png
Other insert holder.png
other single holder.png
