Giriş
Bu sayfanın amacı, bir torna takımı uç tutucusunun nasıl oluşturulacağını açıklamaktır.
|
|
|
Takım, sembol, makine vb. oluşturma süreci, interaktif eksen sistemi ile daha akıcı hale geldi.
|
|
Torna takımı uç tutucusu oluşturma
Açıklamalar sol uçlu takım tutucu için yapılmıştır. Sağ uçlu takım tutucu oluşturma adımları aynıdır. Bu sayfadaki 'Sağ ve sol uçlu takım tutucu arasındaki fark' bölümünde her ikisinin de örnekleri bulunmaktadır.
|

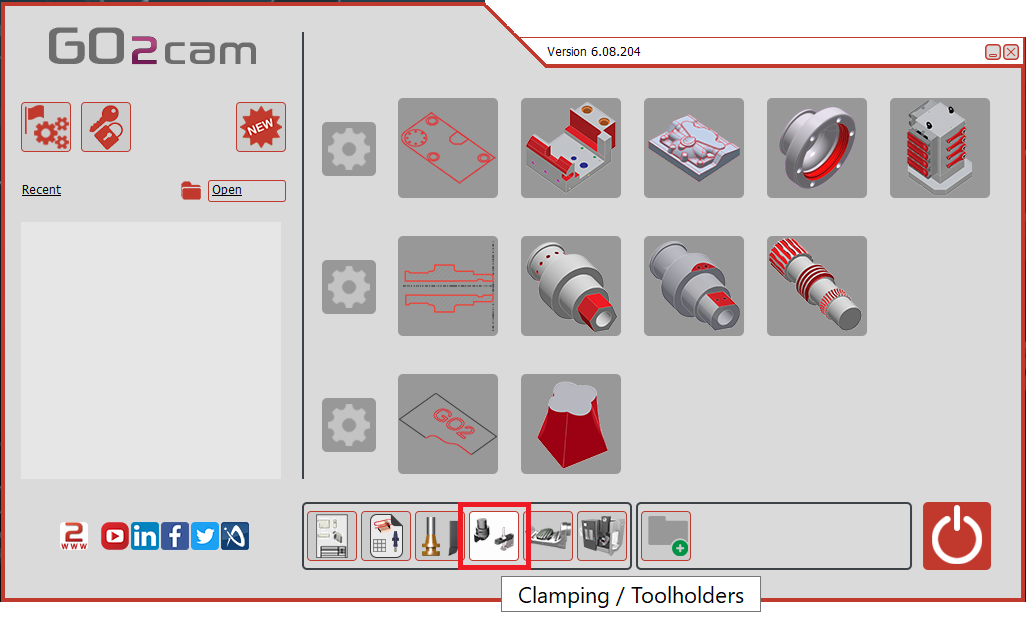

Ana Sayfada "Sıkma / Takım Tutucular" modülünü seçin.
|
|
|
GO düğmesine tıklayın |
|
|

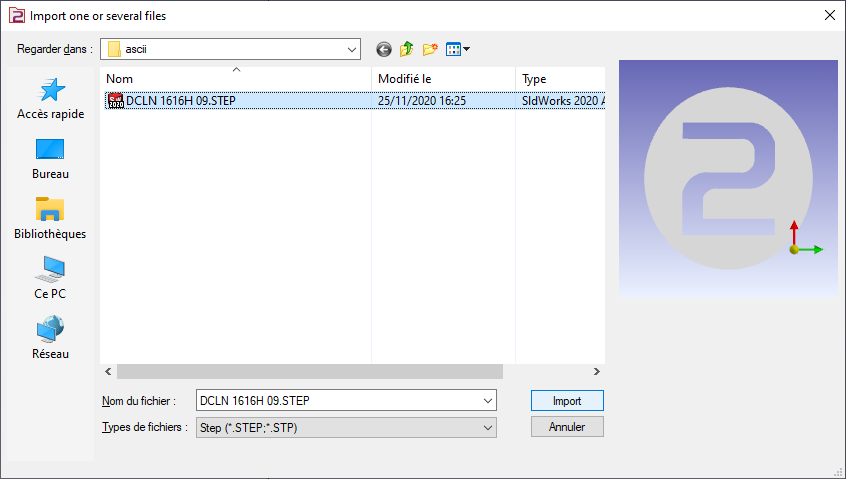

İçe aktarılacak dosyayı seçin |
|
|
Katı modele uygulanacak içe aktarma seçeneğini seçin. "Uygula" düğmesine tıklayın

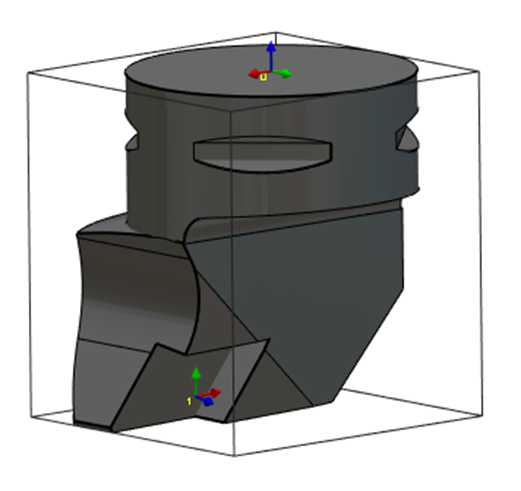

Eksen sistemi, "" komutunu etkinleştirerek katı CAD dosyalarından da içe aktarılabilir. Tel Kafes İçe Aktarma seçeneği. Bu özellik, Sandvik veya Iscar gibi veritabanlarından STEP dosyalarını içe aktararak tutucular oluşturmak için özellikle kullanışlıdır. Sağdaki resimde torna takımı için gösterildiği gibi, uç yerleştirme için eksen sistemlerinin kurtarılmasına olanak tanır. |
|
|
|
|
"Oluştur" sekmesine, ardından "Takım Tutucular" menüsüne tıklayın |
|
|
Eksen sistemi oluşturma komutuna tıklayın |
|
|
Eksen sisteminin konumunu belirlemek için takımı seçin |
|
|

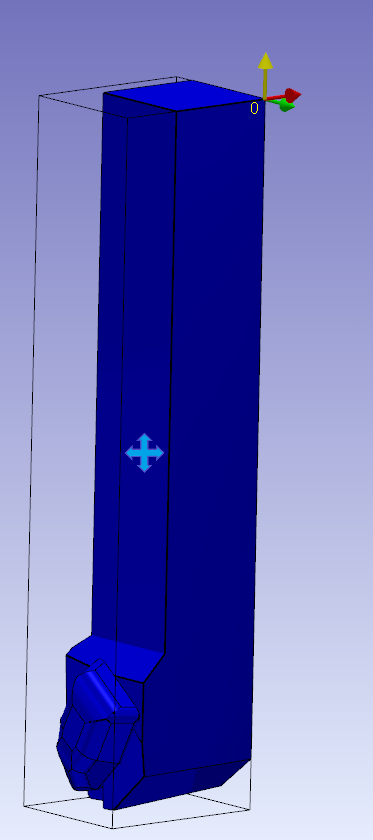

Eksen sistemini belirlemek için Z ve X eksenlerini yönlendirecek yüzeyleri ve noktayı seçin. Referans 0 eksen sistemi, önceki elemana monte edilecek noktayı tanımlar. Eksen oluşturma simgesine tıklayın, konumlandırın ve Z yönünü değiştirmek için "yön değiştirme" komutunu işaretleyin. Önceki eleman bir iş mili veya başka bir takım tutucu bileşeni olabilir. |
|
|

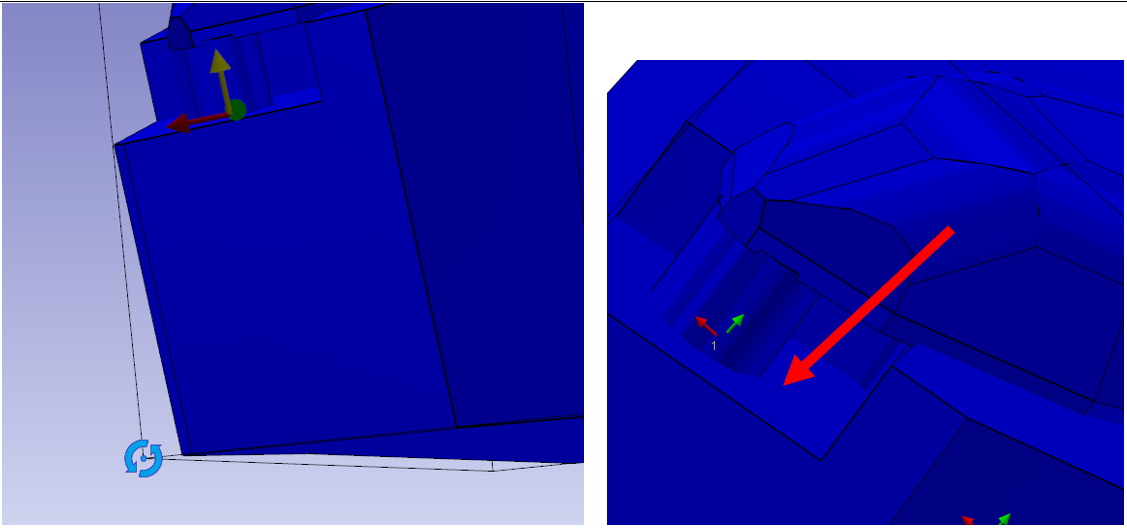

Uç için monte edilecek konum olacak eksen sistemi 1'i oluşturmak için aynı komutu yapın. Doğru Z eksenini, X eksenini ve uç merkezini seçmeye dikkat edin. |
|
|

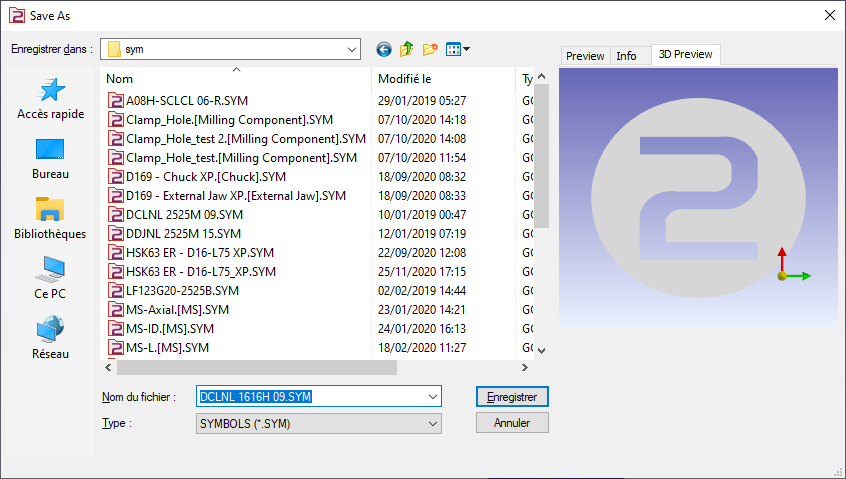

GO2cam'de kullanmak üzere dosyayı kullanıcının sembol klasörüne kaydedin. |
|
Yeniden işleme mili için uç tutucu hakkında bilgi
-
Bir uç tutucu yeniden işleme mili için oluşturulacaksa, onu ana mil için bir uç tutucu olarak tanımlayın.
-

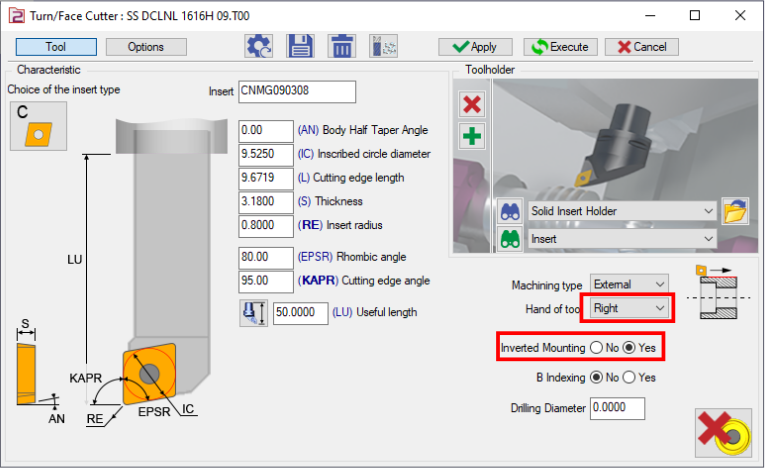

Bir takım oluşturmak için kullanıldığında, takımın yönü sağ el konfigürasyonuna değiştirilmeli ve uç montajı ters çevrilmelidir.
Takım bir takım desteğine monte edildiğinde, Z ekseni etrafında otomatik olarak 180 derece dönecektir. Bu, Z ekseninin ve X ekseninin ters yönlerde yönlendirilmesiyle sonuçlanır.
Sağ ve sol uçlu takım tutucu arasındaki fark
Her iki durumda da eksen sistemi 0, uç tutucunun ters köşesindedir.
Z ekseni, uca zıttır.
X ekseni, kesimin "normal" yönüne zıttır
|

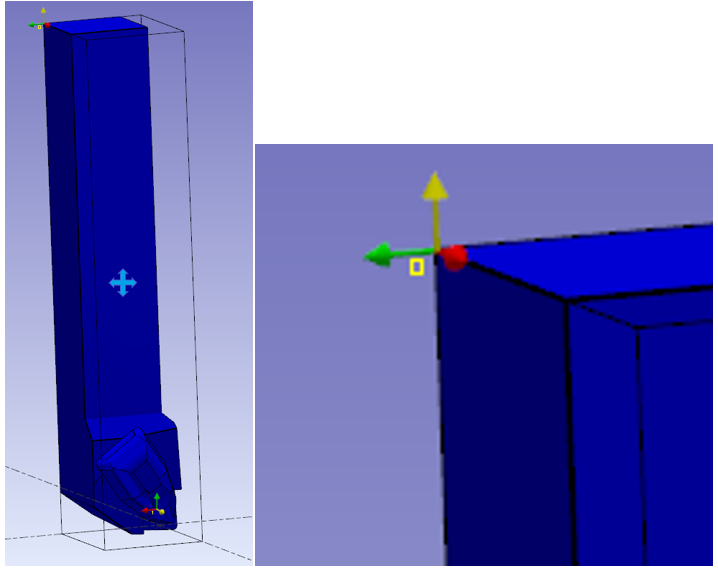

Sol uçlu takım tutucu |
|
|

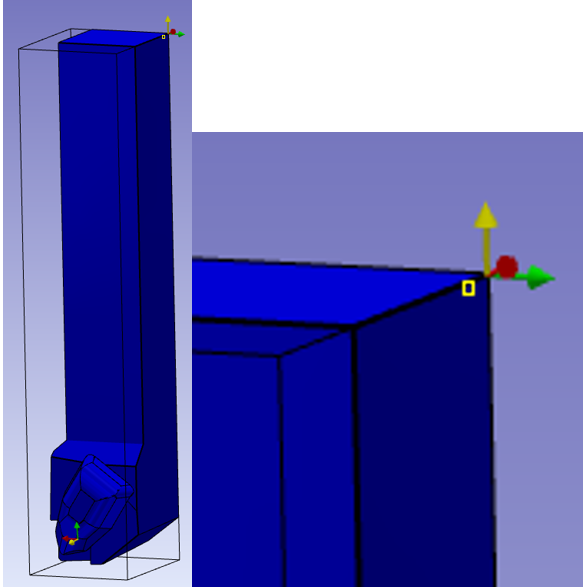

Sağ uçlu takım tutucu |
|
Anahtar noktalar
-

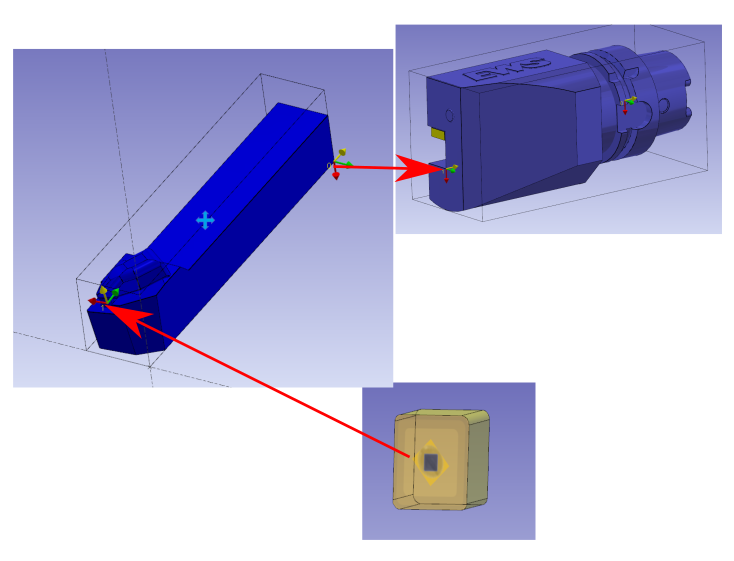

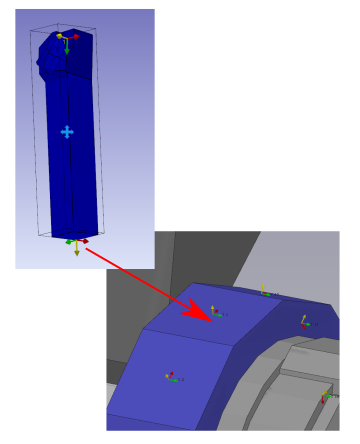

Eksen sistemi 0, taret veya takım tutucudaki montaj noktasıdır. Eksen sistemi 0, takım tutucu eksen sistemi ile uyumludur. Z ekseni, uç tutucu eksenindedir. X ekseni, işleme yönünün ters yönündedir.
-
Takım, makinedeki takım desteğine monte edilmişse, eksen sistemi 0'ın Z ekseni ters çevrilir ve X ekseni takım destek eksenleriyle eşleşir.
-
Eksen sistemi 1'in orijini, uç merkezinin monte edileceği noktadır. Sistemin Z'si, uç montajlı yüzeyin normalidir. X ekseni, eksen sistemi 0'ın Z ekseni yönüyle mümkün olduğunca aynı yönde yönlendirilmelidir.
|
|
