Giriş

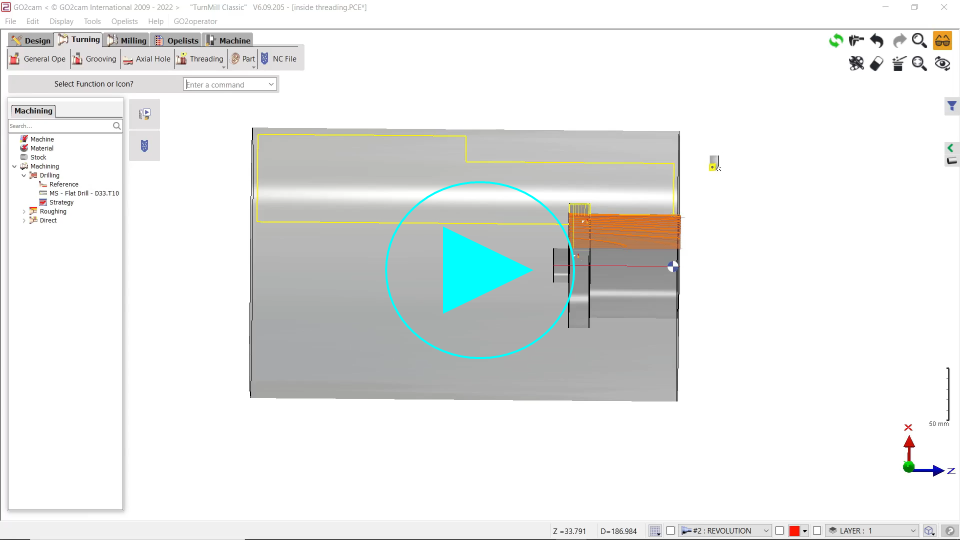

Bu video, diş işleme için takımın kesici ucunun nasıl oluşturulacağını gösterecektir.
|
|
|
Takım, sembol, makine vb. oluşturma süreci, interaktif eksen sistemi ile daha akıcı hale geldi.
|
|
Eksen Sistemi Konumlandırması İçin Genel Kural
Adım 1:
|
Z eksenini yüzeye dik olarak tanımlayın. |
Adım 2:
|
X eksenini takım tutucunun gövdesine doğru yönlendirin. |
Adım 3:
|
Eksen sistemini yerleştirin. |
Üç tür durum vardır.
|
1. |
|
Çıkıntılı silindire sahip tutucu (simetrik). |
|
2. |
|
Kesici uç yüzünün Z yönünü ve konumlandırma orijinini kullanma. |
|
3. |
|
Eksen sistemini konumlandırmak için kesici uçtan tel kafes dairesini kullanma. |
Tornalama takım tutucu oluşturma
|

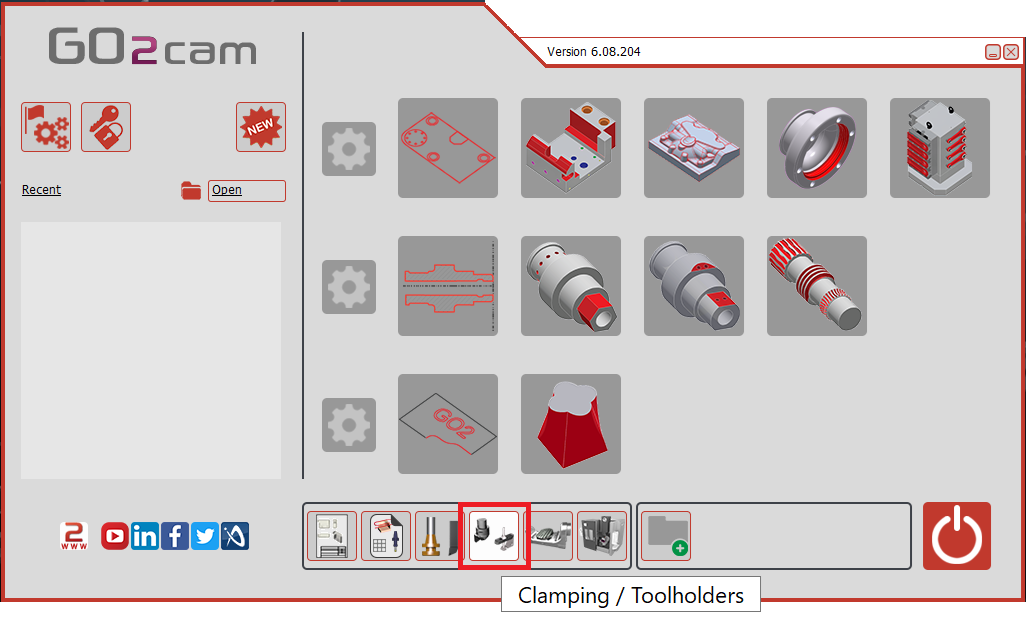

Ana Sayfada "Sıkma / Tutucular" modülünü seçin.
|
|
|
GO düğmesine tıklayın |
|
|

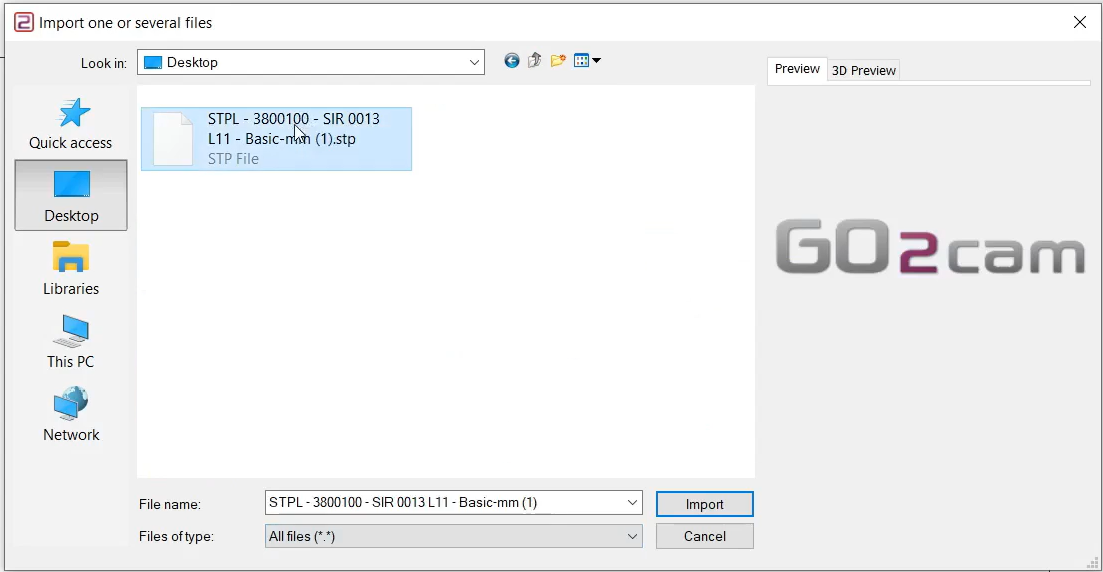

İçe aktarılacak dosyayı seçin |
|
|
Katı modele uygulanacak içe aktarma seçeneğini seçin. "Uygula"ya tıklayın

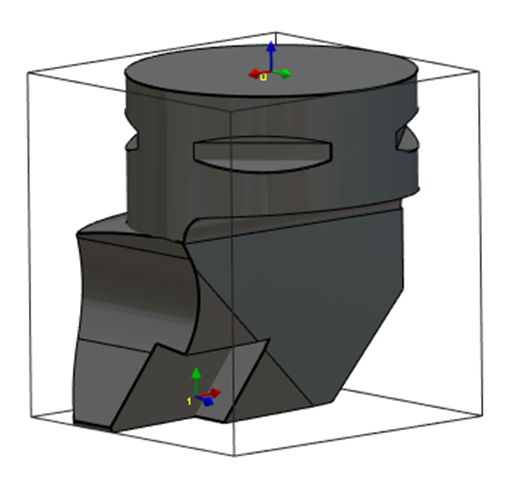

Eksen sistemi, Tel Kafes İçe Aktarma seçeneğini etkinleştirerek katı CAD dosyalarından da içe aktarılabilir. Bu özellik, Sandvik veya Iscar gibi veritabanlarından STEP dosyaları içe aktararak tutucular oluşturmak için özellikle kullanışlıdır. Sağdaki resimde tornalama takımı için gösterildiği gibi, kesici uçları konumlandırmak için eksen sistemlerinin kurtarılmasına olanak tanır. |
|
|
|
|
"Oluştur" sekmesine, ardından "Takım Tutucular" menüsüne tıklayın |
|
|
Eksen sistemi oluşturma komutuna tıklayın |
|
|
Eksen sisteminin konumunu tanımlamak için takımı seçin |
|
|

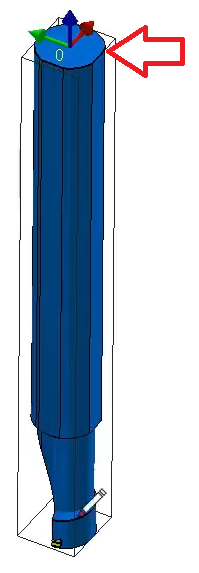

Eksen sisteminin orijin noktası olacak yüzeyi/noktayı seçin. Referans 0 eksen sistemi, önceki elemana monte edilecek noktayı tanımlar. Önceki eleman bir takım desteği veya başka bir takım tutucu bileşeni olabilir. Eksen sistemini eklemenin iki yöntemi vardır: Kırmızı okla gösterildiği gibi takımın üst yüzeyini seçin. Yüzeyi seçerken yakınlaştırdığınızdan emin olun. |
|
|

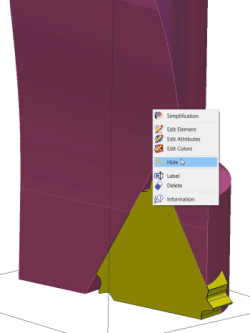

Takım tutucunun gövdesini gizleyin.
|
|
|
Kesici ucun iç yüzeyinde (takım tutucu gövdesine temas eden yüzey) 3 noktalı bir daire tel kafes çizmek için daire oluşturma komutunu kullanın. |
|
|
Takım tutucunun gövdesini tekrar gösterin ve kesici ucu silin. |
|
|
Eksen sistemi oluşturma komutunu tekrar seçin |
|
|
Z eksenini dik olarak yerleştirmek için iç yüzeyi seçmek üzere 'eksen seçimi' komutunu kullanın.
|
|
|
X eksenini gösterildiği gibi yönlendirmek için 'referans ekseni seçimi'ni kullanın.
|
|
|

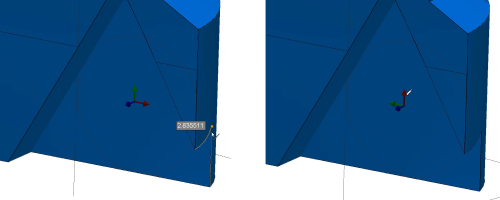

'Orijin seçimi' komutu ile çizilen dairenin ortasına eksen sistemini yerleştirmek için CTRL+Shift tuşlarını kullanın.
|
|
|

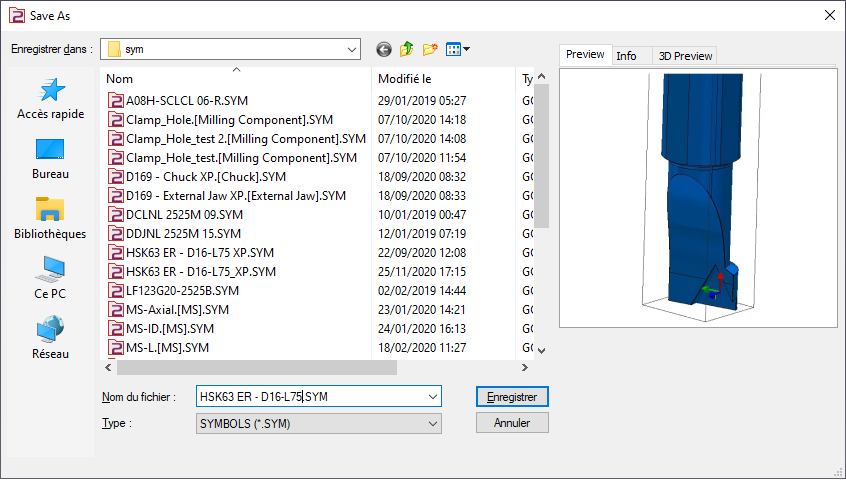

Dosyayı GO2cam'de kullanmak üzere kullanıcının sembol klasörüne kaydedin. |
|
|
|
