Sunum

Semboller, uzantısı *.SYM .

Bu dosyalar Ana Sayfadan erişilebilen iki farklı ortamda oluşturulur:

  • Form takımı / Takım Kütüphaneleri,

  • Sıkma / Takım tutucular .

Semboller, çarpışma yönetimi için GO2cam'de kullanılma özelliğine sahiptir. Sonuç olarak, takım tutucular ve mengene ve sıkma elemanları gibi bileşenler sembol olarak oluşturulmalıdır.

Oluşturma sürecinde birkaç kural uygulanmalıdır ve bunlar farklı eleman türleri için farklıdır:

Takımlar, semboller, makine vb. için oluşturma süreci, interaktif eksen sistemi ile daha akıcı hale geldi.

  • Ok - seçilen eksenin yönünü ters çevirir

  • Harf - seçilen eksenin farklı bir yöne yeniden konumlandırılmasına izin verir

  • Orijin - eksen sistemini başka bir orijine taşımaya izin verir.

▶️ Oluşturma süreci hakkında bir video izleyin.

Help - Symbols Creation with Interactive axes-20250218-061726.png

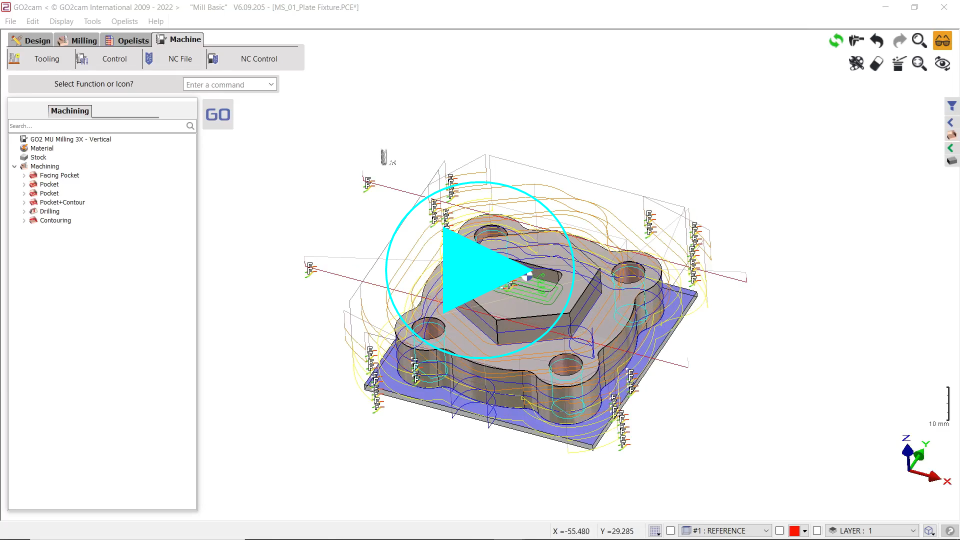

Kullanılan Sembollerin Güncellenmesi

Bir mengene veya takım tutucu oluşturulduğunda ve bir PCE dosyasında kullanıldığında, yapılan herhangi bir değişiklik bir sembol güncelleme .

▶️ Nasıl güncelleneceğini gösteren bir video izleyin.

Update Symbols.png

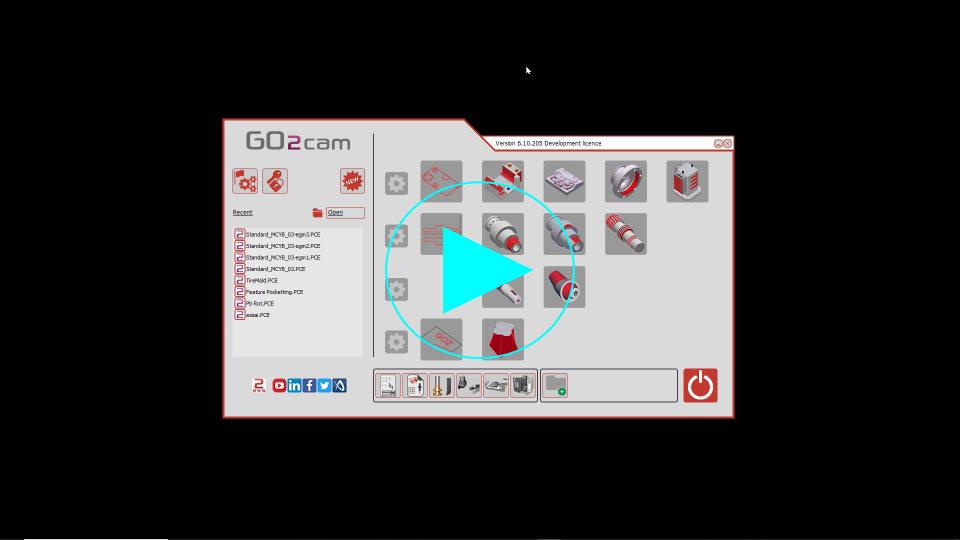

Sembollerden Katı Kurtarma

Çoğu sembol, bir katı CAD dosyası içe aktarılarak oluşturulur. Oluşturma süreci tamamlandıktan ve sembol oluşturulduktan sonra, eleman katı olmaktan çıkar. Orijinal CAD dosyalarını (STEP dosyaları veya CAD sistemlerinden yerel dosyalar gibi) saklamanız şiddetle tavsiye edilir.

Bu dosyalar kaybolursa veya bulunamazsa, bir sembol dosyası içindeki katıyı kurtarmak için bir yöntem vardır. Yönlendirme için lütfen aşağıdaki videoya bakın.

▶️ Katıları nasıl kurtaracağınız hakkında bir video izleyin.

Recover Solids from a Symbol file.png
