Tanım

GO2cam, özel form takımları ve form uçları semboller olarak (*.SYM dosya formatı) oluşturma yeteneği sunar.

Oluşturma komutları, ‘Form Takımları / Takım Kütüphaneleri’ ortamında erişilebilir.

Form Takımı


Form Matkap

Form Uç


Diş Açma Takımı Form Ucu


Whirling Takımı Form Ucu

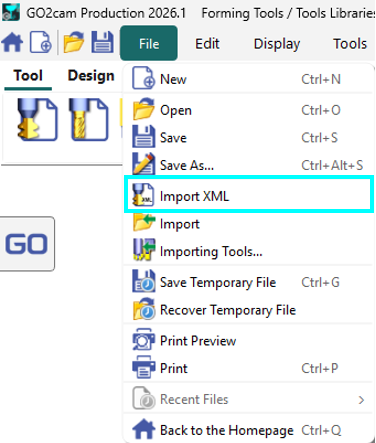

XML Takım İçe Aktarma: Artık açabilir ve içe aktarabilirsiniz XML takım dosyaları Form Takımları ve Takım Kütüphaneleri içinde, bunları doğrudan düzenlemenize olanak tanır.


Oluşturma Kuralları

Oluşturma yöntemi, GO2cam içinde çizilebilen veya bir CAD yazılımından içe aktarılabilen elemanın 2B kesit tanımlanmasıdır. Aşağıda açıklanan yöntem, tüm takımlar ve takım tutucular için aynıdır.

Menü Tel Kafes geometrik profilin oluşturulması için gerekli 2B komutunu toplar. Profil belirli kurallara uymalıdır:

  • işlem düzleminin orijini, oluşturulan elemanın pilot noktasıdır,

  • dönme şekilleri için, yalnızca X+ tarafında çizim yapmak ve geometriyi döner eksende kapatmamak zorunludur,

  • ekstrüzyonla oluşturulan şekiller için, şekil kesinlikle kapalı olmalıdır.

Özel Takım Tutucu

Özel Uç

Tam Süreç

Oluşturma süreci, tüm form takımı ve form uç türleri için aynıdır. Semboller, doğrudan özel ortamda şekil tasarlanarak veya bitmiş iş parçasından form şekli çıkarılarak oluşturulabilir.

Aşağıda, bir torna tezgahında olukların işlenmesi için tasarlanmış bir form ucunun oluşturulmasını gösteren iki video bulunmaktadır.

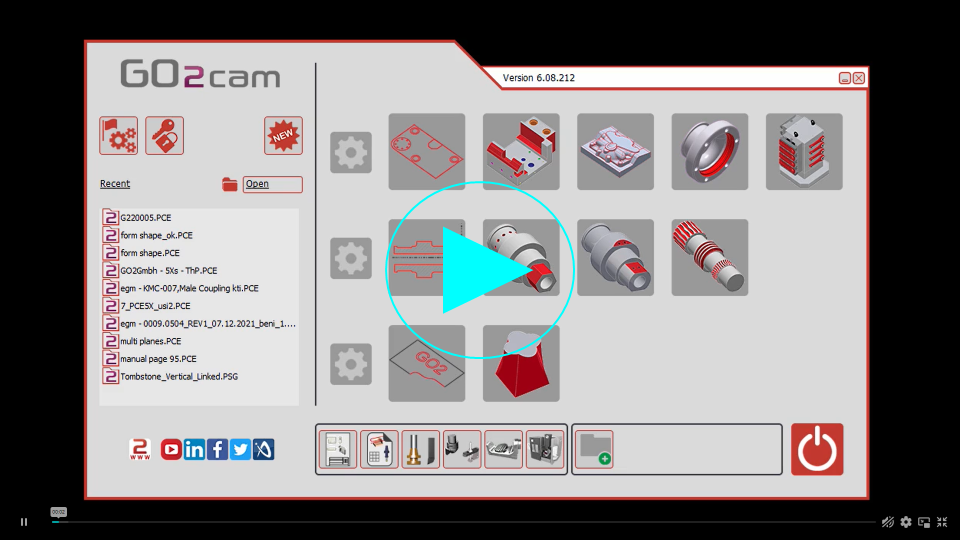

▶️ Form Uç Tasarımı Videosunu İzleyin.

Form Tool - Process Creation.png
Form Takımı - Süreç Oluşturma

▶️ İş parçası CAD modelinden şeklin kurtarılmasına ilişkin videoyu izleyin.

Form Tool - From Workpiece.png
Form Takımı - İş Parçasından

Süreç Kayar Otomat Takımı için

Sembol oluşturmaya adanmış ortamda: yeni bir fonksiyon, Kayar Otomat Takımı Oluştur menüsü altında erişilebilir.

Kayar otomat form takımlarının oluşturulması için tüm süreç artık bir sihirbazdır ve oluşturma adımları birbirini takip ederek daha sorunsuz hale getirir.

  • Katı parçayı içe aktar

  • Sihirbazı başlatmak için GO düğmesine tıklamanız yeterlidir.

  • Takım tutucu kurulumu için referans 0 ;eksenlerini makineye göre tanımlayın ( Kural: X ekseni işleme yönünden uzağı göstermelidir)

  • Uç pilot noktası için referans 1 eksenlerini tanımlayın. ( Kural: X ekseni sap yönünde olmalıdır).

  • Profilini tanımlamak için uç yüzünü seçin ve uç kalınlığı değerini tanımlayın. Profil, verilen kalınlık değeri ile otomatik olarak uçtan çıkarılır ve uç kesici olarak yeniden tanımlanır.

  • Kullanıcıdan dosya bilgilerini form dizininde .OUF olarak kaydetmesi istenir.

  • Takım otomatik olarak oluşturulur ve kullanıma hazırdır.

Dört dosya otomatik olarak oluşturuldu:

  1. Takım dosyası: XX.T09

  2. XML dosyası: XX.OUF

  3. Ek dosya: XX.A64

  4. Sembol dosyası: XX.sym

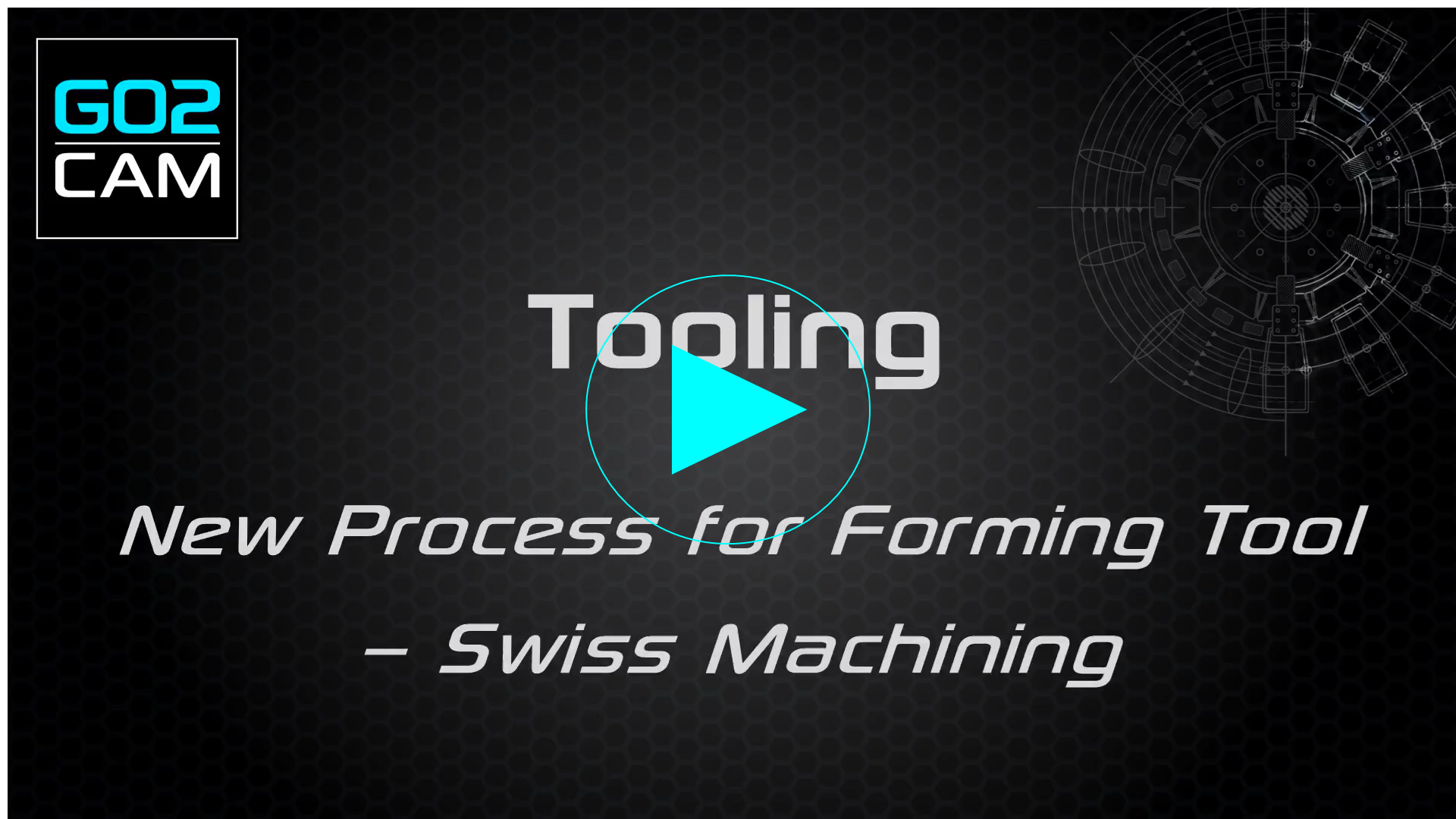

▶️ Yeni süreçle ilgili videoyu izleyin.

Help - Tooling - Swiss machine form tool-20250219-111833.png
