Giriş
Bu sayfa, torna için Çoklu Takım Tutucu'nun nasıl oluşturulacağını açıklar.
|
|
|
Takım, sembol, makine vb. oluşturma süreci, eksenlerin etkileşimli sistemiyle daha akıcı hale geldi.
|
|
Çoklu Takım Tutucu Oluşturma
|
Ana Sayfada "Sıkma / Tutucular" modülünü seçin.
|
|
|
GO düğmesine tıklayın |
|
|

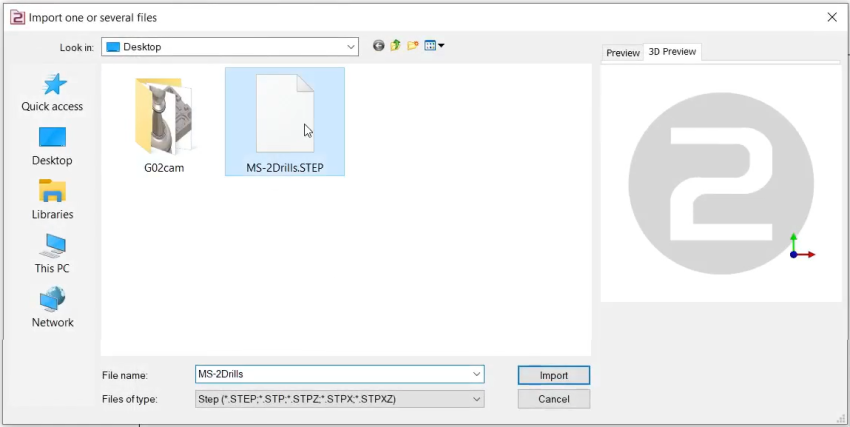

İçe aktarılacak dosyayı seçin |
|
|
Katı modele uygulanacak içe aktarma seçeneğini seçin. “Uygula” düğmesine tıklayın

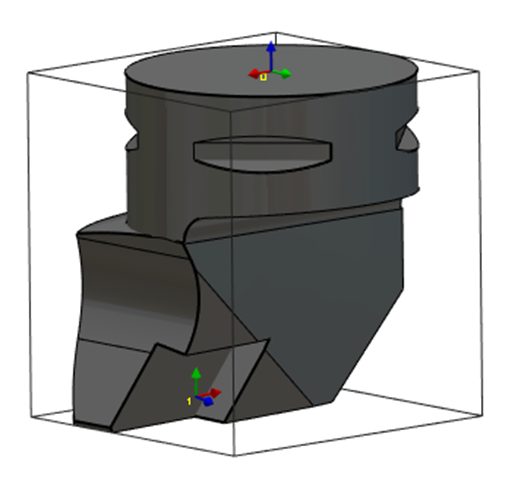

Eksen sistemi, "" seçeneğini etkinleştirerek katı CAD dosyalarından da içe aktarılabilir. Tel Kafes İçe Aktarma seçeneği. Bu özellik, Sandvik veya Iscar gibi veritabanlarından STEP dosyaları içe aktararak tutucular oluşturmak için özellikle kullanışlıdır. Sağdaki resimde tornalama takımı için gösterildiği gibi, ek yerleşimleri için eksen sistemlerinin kurtarılmasına olanak tanır. |
|
|
|
|
“Oluştur” sekmesine ve ardından “Takım Tutucular” menüsüne tıklayın |
|
|
Eksen sistemi oluşturma komutuna tıklayın |
|
|
Eksen sisteminin konumunu tanımlamak için takımı seçin |
|
|

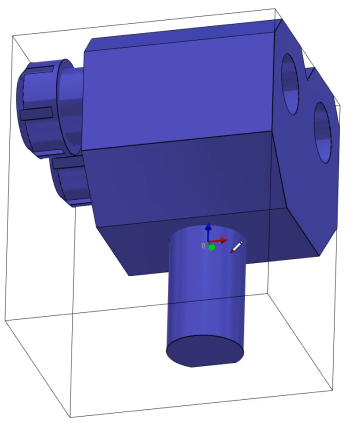

Z ve X eksenlerini yönlendirmek için yüzeyleri ve eksen sistemini tanımlamak için noktayı seçin. Referans 0 eksen sistemi, önceki elemana monte edilecek noktayı tanımlar. Önceki eleman bir takım desteği veya başka bir takım tutucu bileşeni olabilir. Bir dairenin merkezi, basılı tutularak seçilebilir CTRL + SHIFT ve ardından yay kenarına tıklayarak. Ardından doğrulayın. |
|
|

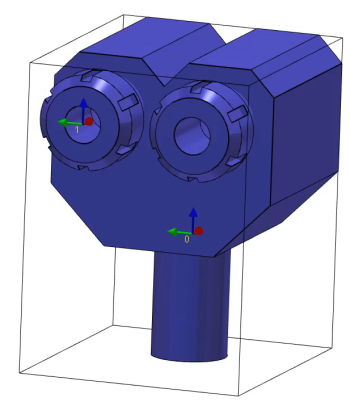

Eksen sistemi 1'i oluşturmak için aynı komutu yapın. Bu, takım veya bir sonraki eleman için monte edilmiş konum olacaktır. |
|
|

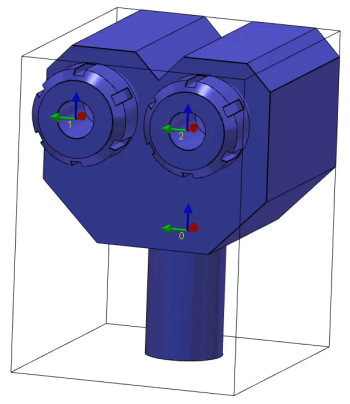

Başka bir takım veya bir sonraki eleman için monte edilmiş konum olacak olan eksen sistemi 2'yi oluşturmak için aynı komutu tekrarlayın. |
|
|

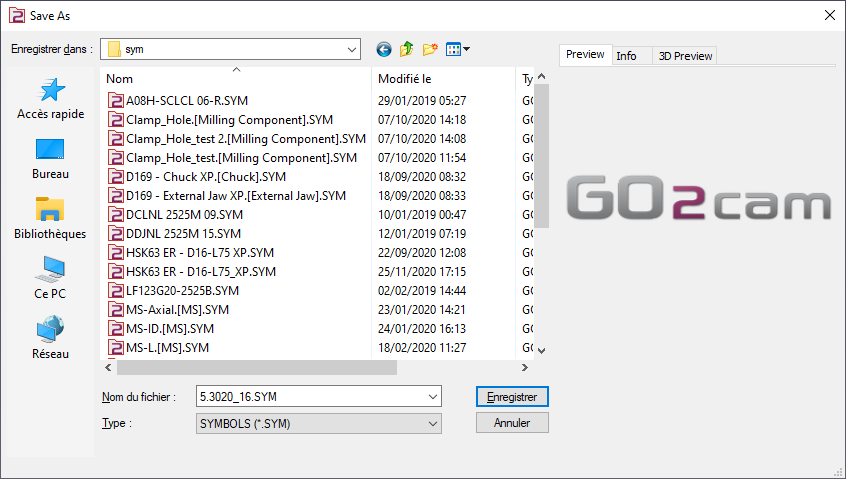

GO2cam'de kullanmak üzere dosyayı kullanıcının sembol klasörüne kaydedin. |
|
|
|
