Giriş
Bu sayfa tek bir tornalama takım tutucusunun nasıl oluşturulacağını açıklar.
|
|
|
Takım, sembol, makine vb. oluşturma süreci, interaktif eksen sistemi ile daha akıcı hale geldi.
|
|
Tornalama takım tutucusu oluşturma
Örnek, sol kesici uç tutucu için yapılmıştır. Sağ ve sol kesici uç tutucu arasındaki farkı aşağıdaki bölümde bulacaksınız. ‘Sağ veya sol kesici uç tutucu için takım tutucu arasındaki fark’ aşağıda.
|

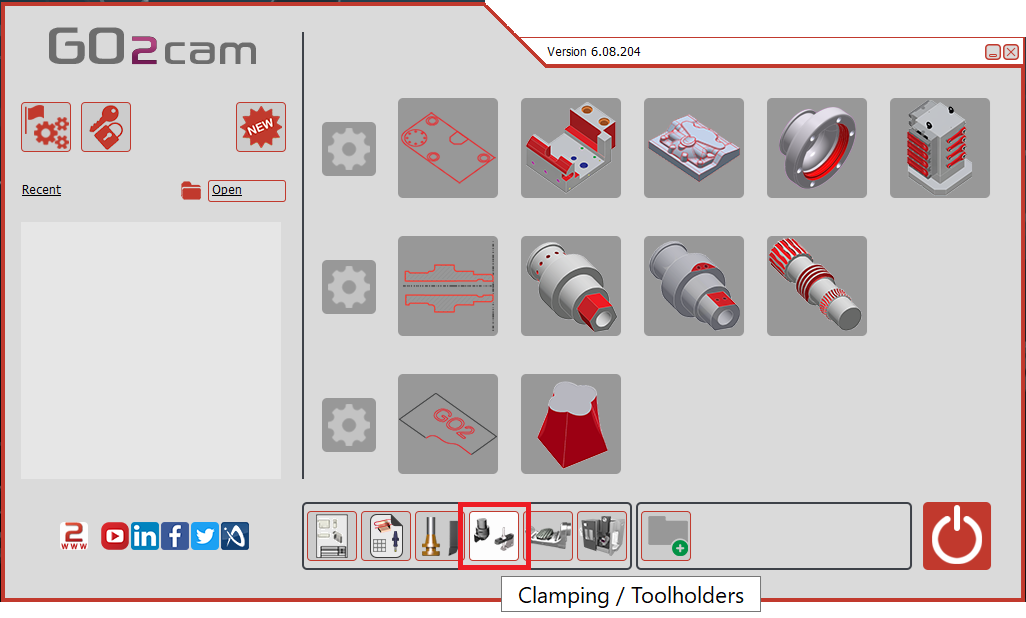

Ana Sayfada “Sıkma / Tutucular” modülünü seçin.
|
|
|
GO düğmesine tıklayın |
|
|
İçe aktarılacak dosyayı seçin |
|
|
Katı modele uygulanacak içe aktarma seçeneğini seçin. “Uygula” düğmesine tıklayın

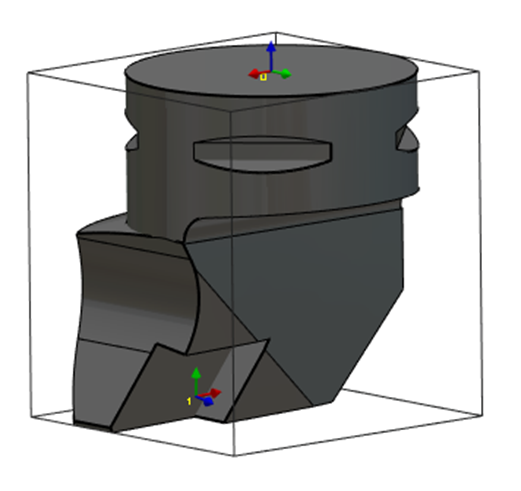

Eksen sistemi, etkinleştirerek katı CAD dosyalarından da içe aktarılabilir. Tel Kafes İçe Aktarma seçeneği. Bu özellik, Sandvik veya Iscar gibi veri tabanlarından STEP dosyalarını içe aktararak tutucular oluşturmak için özellikle kullanışlıdır. Sağdaki resimde tornalama takımı için gösterildiği gibi, kesici uçların konumlandırılması için eksen sistemlerinin kurtarılmasını sağlar. |
|
|
|
|
“Oluştur” sekmesine ve ardından “Takım Tutucular” menüsüne tıklayın |
|
|
Eksen sistemi oluşturma komutuna tıklayın |
|
|
Eksen sisteminin konumunu belirlemek için takımı seçin |
|
|

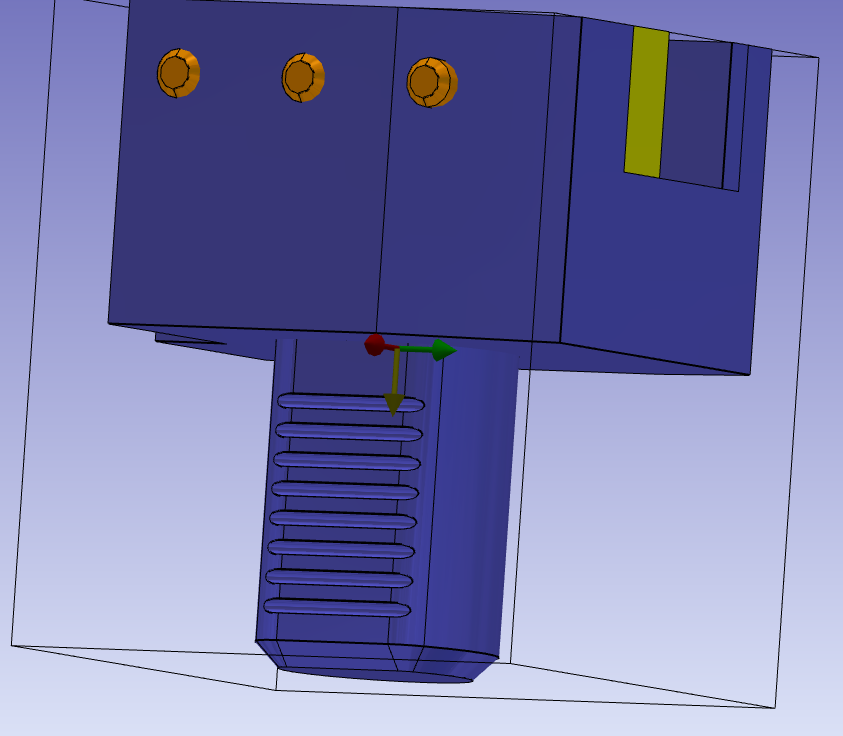

Eksen sistemini belirlemek için Z ve X eksenlerini yönlendirmek üzere yüzeyleri ve noktayı seçin. Referans 0 eksen sistemi, önceki elemana monte edilecek noktayı tanımlar. Önceki eleman bir takım desteği veya başka bir takım tutucu bileşeni olabilir. Bir dairenin merkezi, basılı tutarak seçilebilir CTRL + SHIFT ve ardından yay kenarına tıklayarak. Z yönünü değiştirmek için “yön değişikliği” komutunu kontrol edin. |
|
|

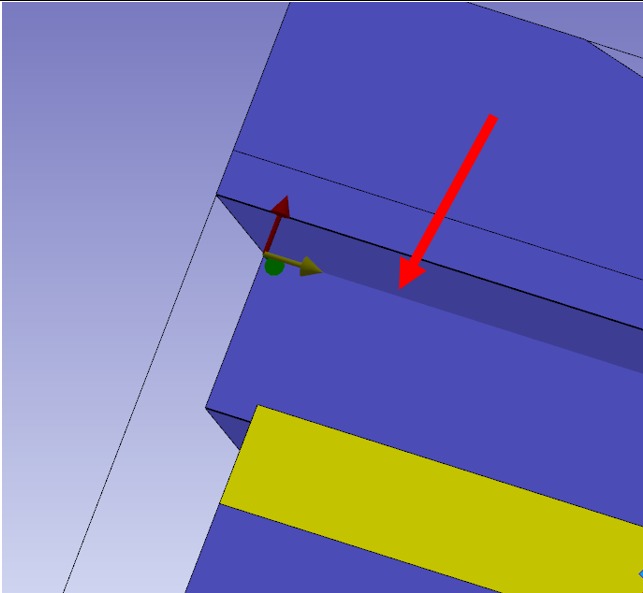

Eksen sistemi 1'i oluşturmak için aynı komutu yapın. Bu, takım veya bir sonraki eleman için monte edilecek konum olacaktır. Ancak, Z yönü değişikliği için ekleme ekseni seçimine tıklayın ve kırmızı okla gösterilen çizgiyi seçin. Ardından eksen komutu simgesini kullanarak ekseni doğru noktaya yerleştirin. |
|
|
GO2cam'de kullanmak üzere dosyayı kullanıcının sembol klasörüne kaydedin. |
|
Sağ veya sol kesici uç tutucu için takım tutucu arasındaki fark
Fark sadece 1 numaralı eksen sisteminin konumu içindir.
|

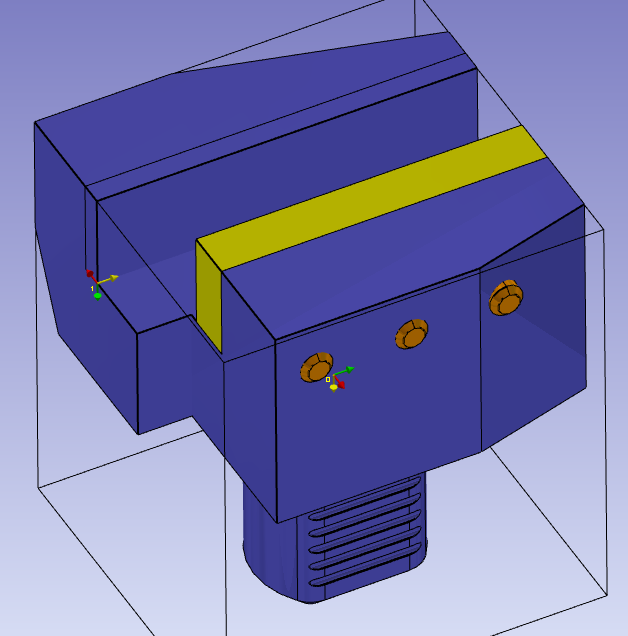

Sol kesici uç tutucu için takım tutucu |
|
|

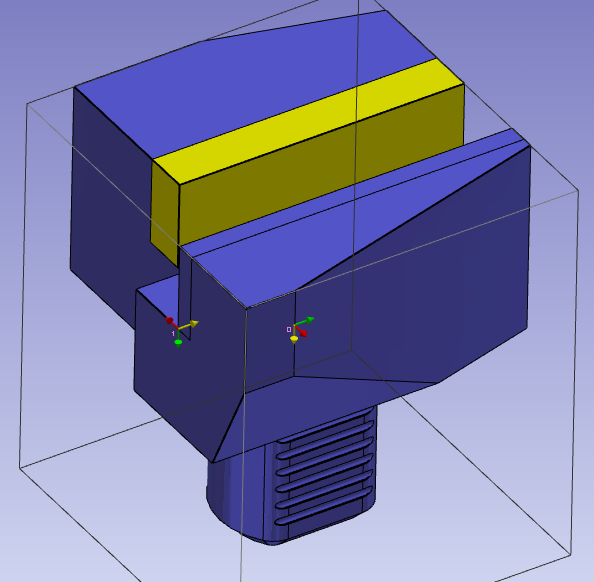

Sağ kesici uç tutucu için takım tutucu |
|
Anahtar noktalar
-
Eksen sistemi 0, taret veya takım tutucu üzerindeki montaj noktasıdır. Eksen sistemi 0, başka bir takım tutucunun eksen sistemi ile uyumludur.
-

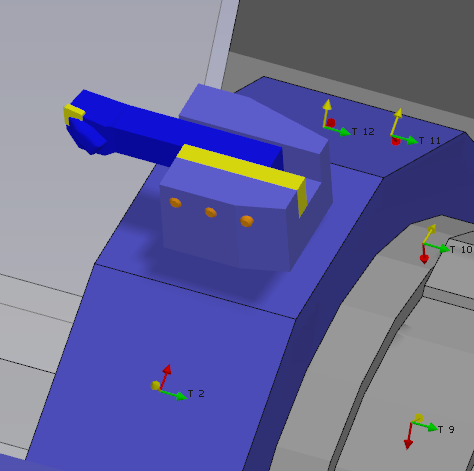

Tutucu bir makinedeki takım desteğine monte edilmişse, eksen sistemi 0 takım desteğine göre simetriktir.
-
Eksen sistemi 1, bir sonraki katının monte edileceği noktadır. Bir sonraki elemanın eksen sistemi ile uyumludur.
|
|
