Giriş
Bu sayfa, tek bir freze takım tutucusunun nasıl oluşturulacağını açıklar.
|
|
|
Takım, sembol, makine vb. oluşturma süreci, etkileşimli eksen sistemi ile daha akıcı hale geldi.
|
|
Freze takım tutucu oluşturma
|

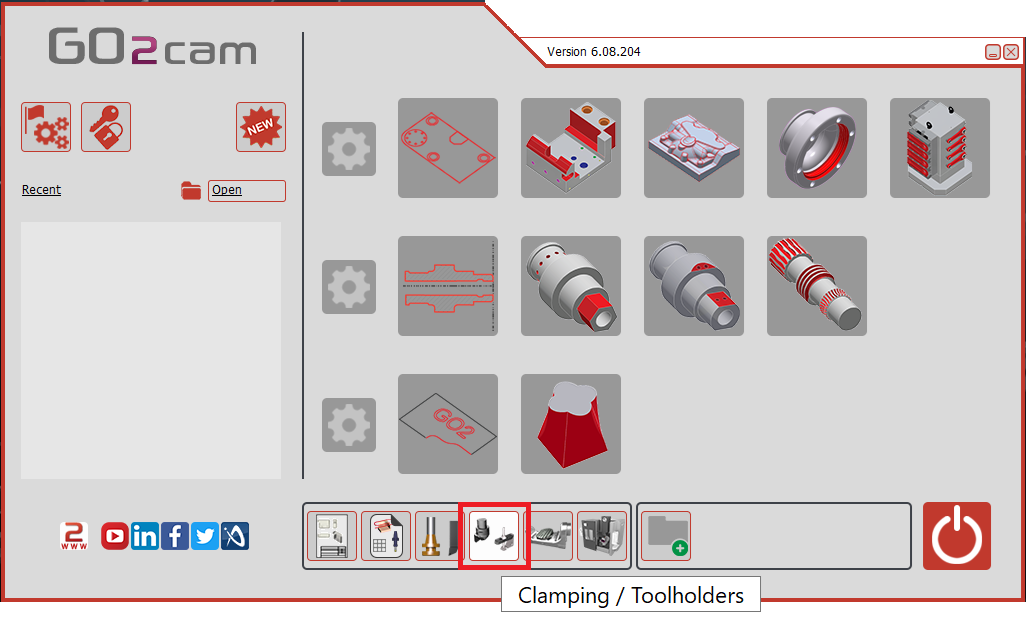

Ana Sayfada "Sıkma / Tutucular" modülünü seçin.
|
|
|
GO düğmesine tıklayın |
|
|

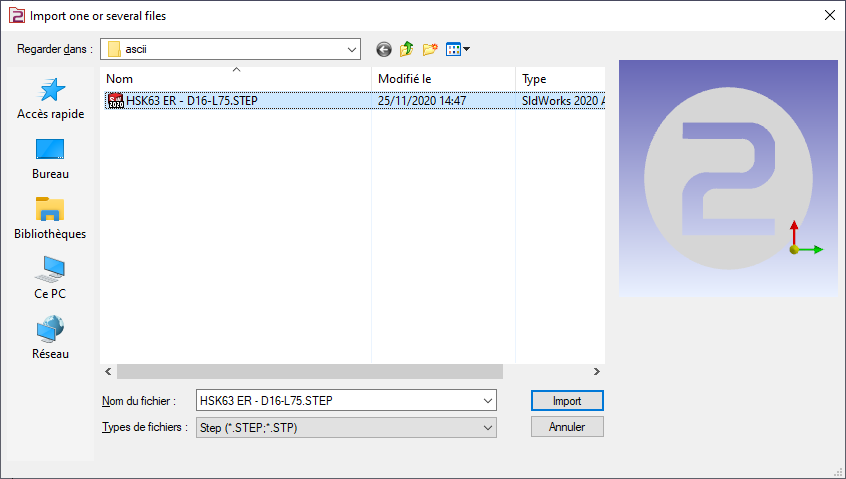

İçe aktarılacak dosyayı seçin |
|
|
Katı modele uygulanacak içe aktarma seçeneğini seçin. "Uygula"ya tıklayın

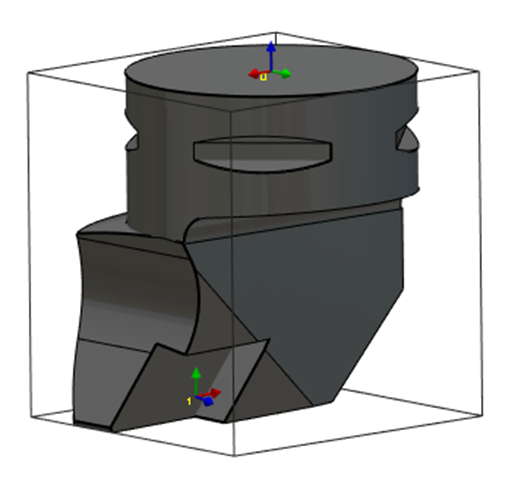

Eksen sistemi, " Tel Kafes İçe Aktarma " seçeneği etkinleştirilerek katı CAD dosyalarından da içe aktarılabilir. Bu özellik, Sandvik veya Iscar gibi veritabanlarından STEP dosyaları içe aktararak tutucular oluşturmak için özellikle kullanışlıdır. Sağdaki resimde tornalama takımı için gösterildiği gibi, ek yerleşimleri için eksen sistemlerinin kurtarılmasına olanak tanır. |
|
|
|
|
"Oluştur" sekmesine ve ardından "Takım Tutucular" menüsüne tıklayın |
|
|
Eksen sistemi oluşturma komutuna tıklayın |
|
|
Eksen sisteminin konumunu belirlemek için takımı seçin |
|
|

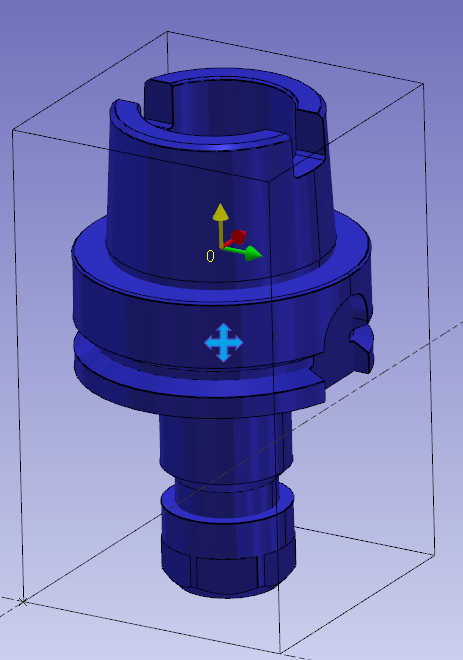

Eksen sisteminin orijin noktasının olacağı yüzeyi/noktayı seçin. Referans 0 eksen sistemi, önceki elemana monte edilecek noktayı tanımlar. Önceki eleman bir takım desteği veya başka bir takım tutucu bileşeni olabilir. Eksen sistemini eklemenin iki yöntemi vardır: kullanın Ctrl + Shift profili seçmek için. Veya, kırmızı okla gösterildiği gibi takım tutucunun yüzeyini seçin. Yüzeyi seçerken görünümün yeterince yakınlaştırıldığından emin olun. |
|
|

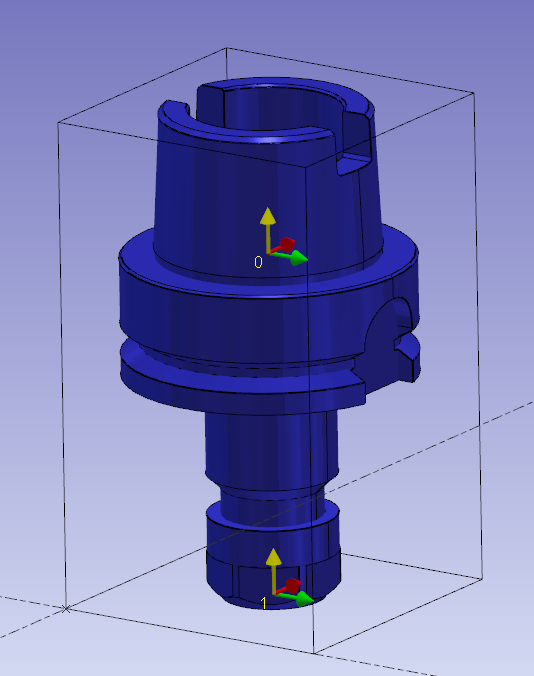

Eksen sistemi 1'i oluşturmak için aynı komutu yapın. Bu, takımın veya bir sonraki elemanın monte edileceği konum olacaktır.
|
|
|
Dosyayı GO2cam'de kullanmak üzere kullanıcının sembol klasörüne kaydedin. |
|

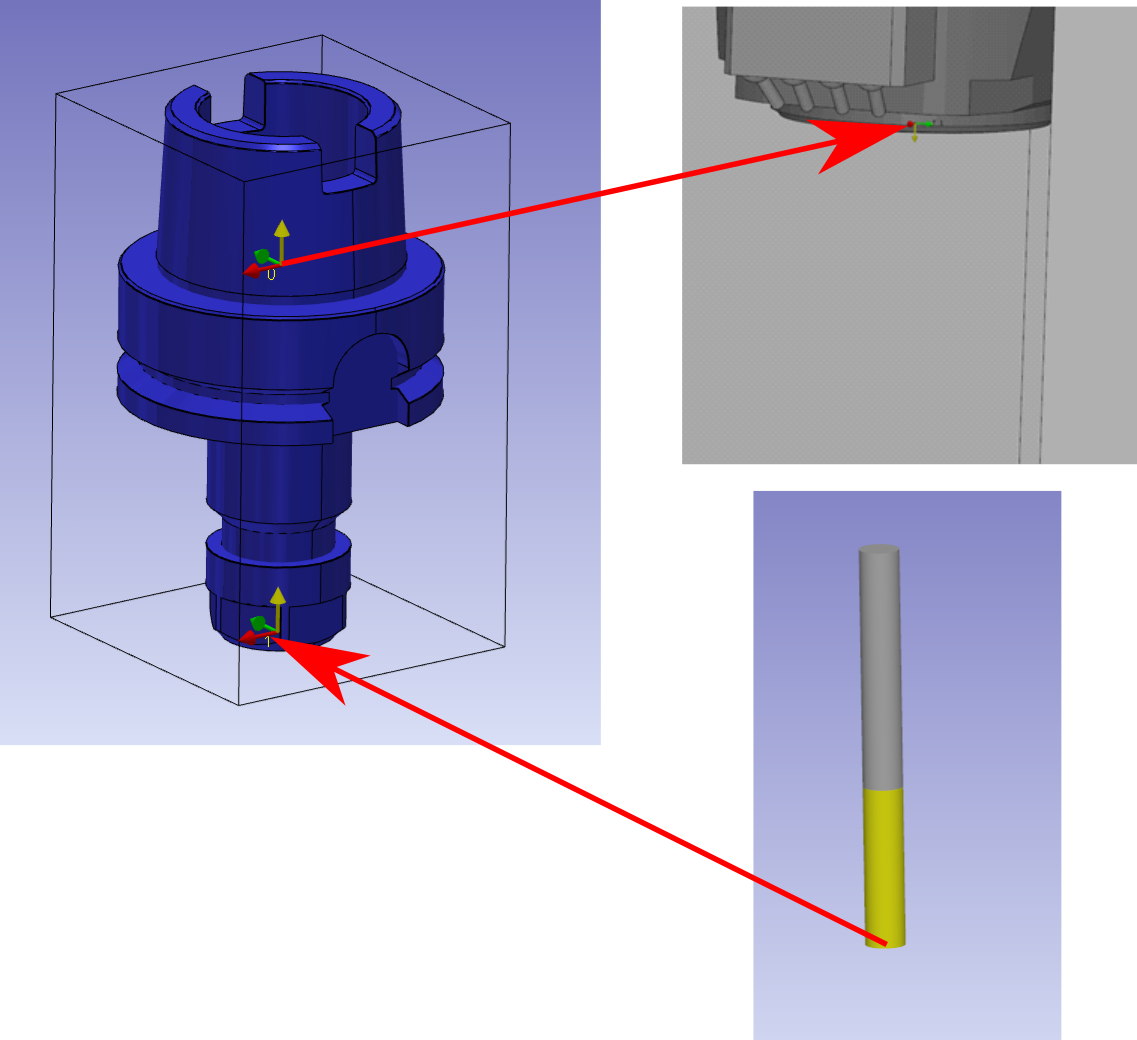

Anahtar noktalar
-
Eksen sistemi 0, iş miline monte edilen noktadır.
-
Eksen sistemi 1, takım ucunun monte edildiği noktadır.
-
İki eksen sisteminin Z ekseni iş miline doğru yönlendirilmiştir.
|
|
