Vue d'ensemble 5X expert in GO2cam employs a stepwise approach to toolpath generation, emphasizing iterative refinement. The process involves sequential calculation and adjustment, progressing from basic toolpath creation to advanced gouge control.

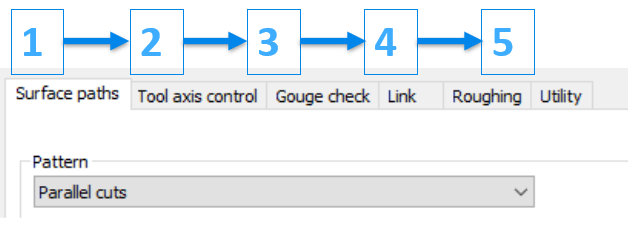

Décomposition du processus Le processus de programmation en 5X expert est organisé en étapes distinctes, chacune accessible via des onglets séparés. |
||
|

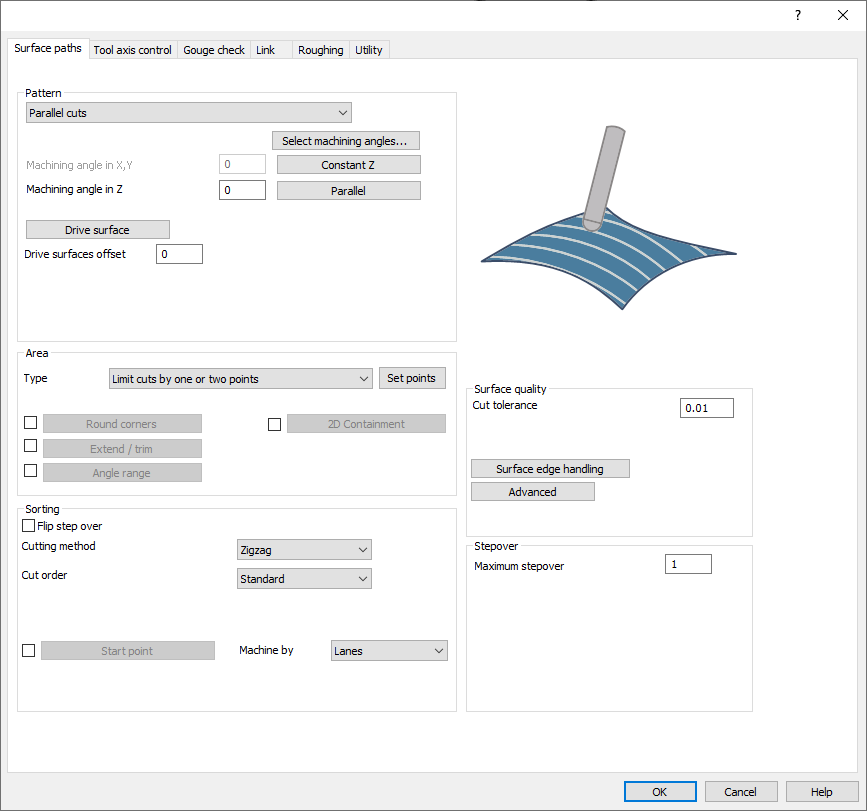

Étape 1: Trajets de surface Cette phase initiale consiste à définir le motif d'usinage souhaité pour la surface de la pièce. Les utilisateurs peuvent ajuster divers paramètres pour créer le trajet de coupe désiré.
|
Trajets de surface
|

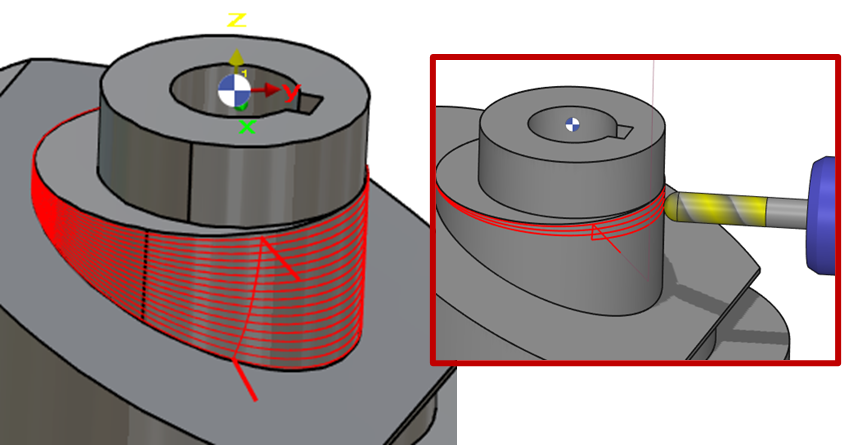

1. Création du trajet d'outil correct
|
|

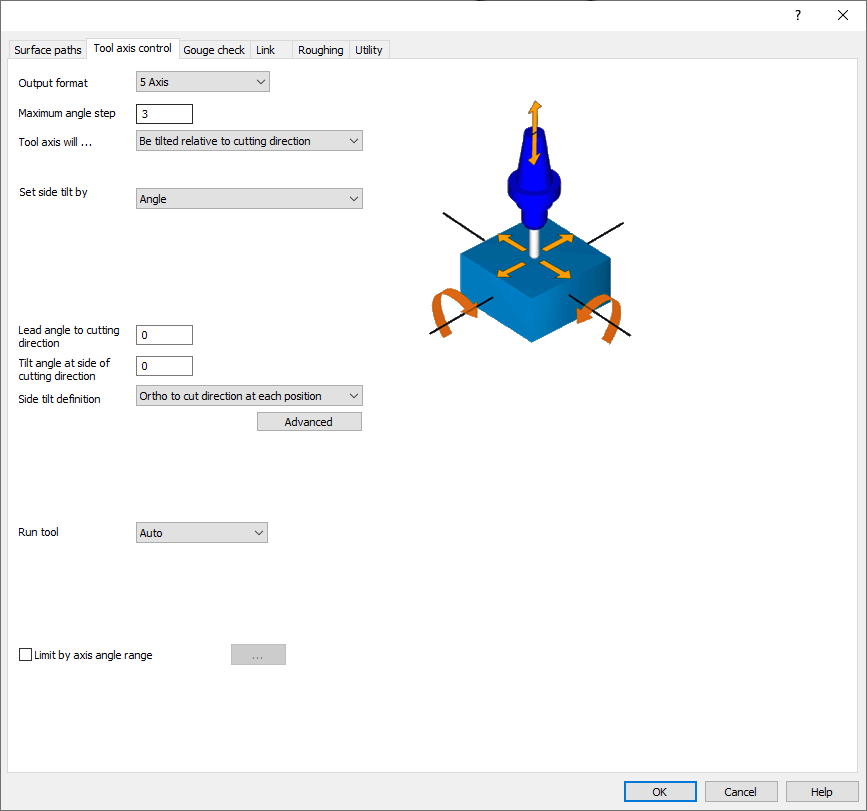

Étape 2: Contrôle de l'axe outil Dans cette étape, les utilisateurs contrôlent l'orientation de l'outil par la manipulation des axes et le réglage de l'angle d'inclinaison. Ceci assure un positionnement optimal de l'outil pour un usinage efficace. |
Contrôle de l'axe outil
|

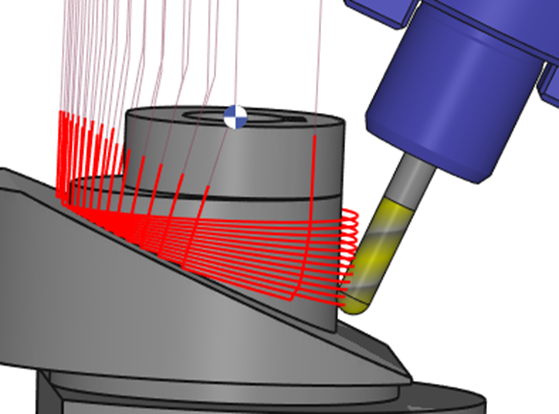

2. Direction de travail de l'outil
|
|

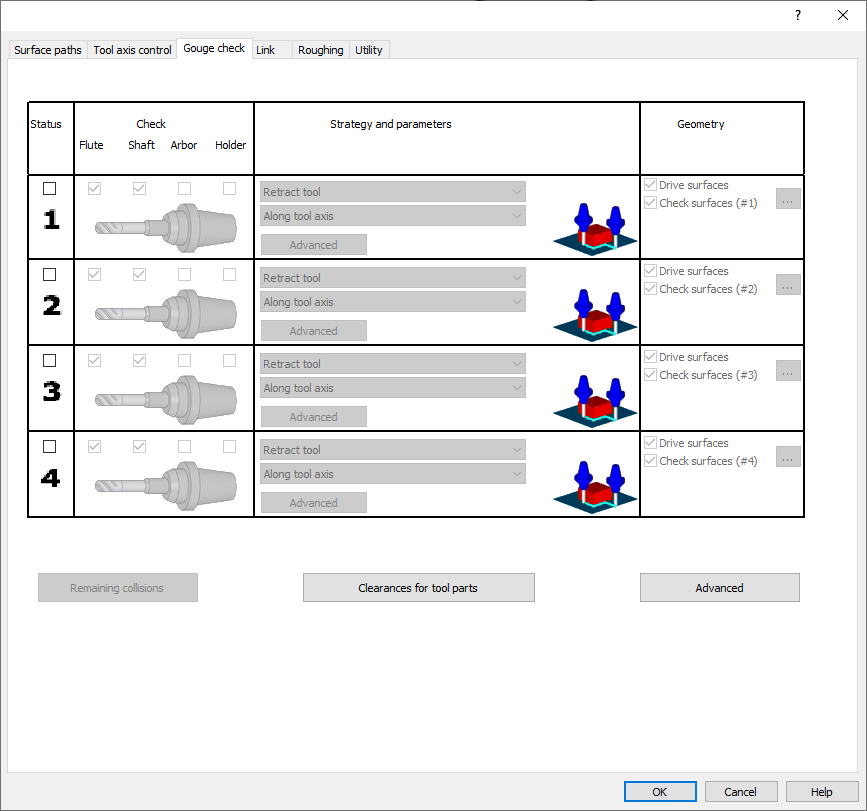

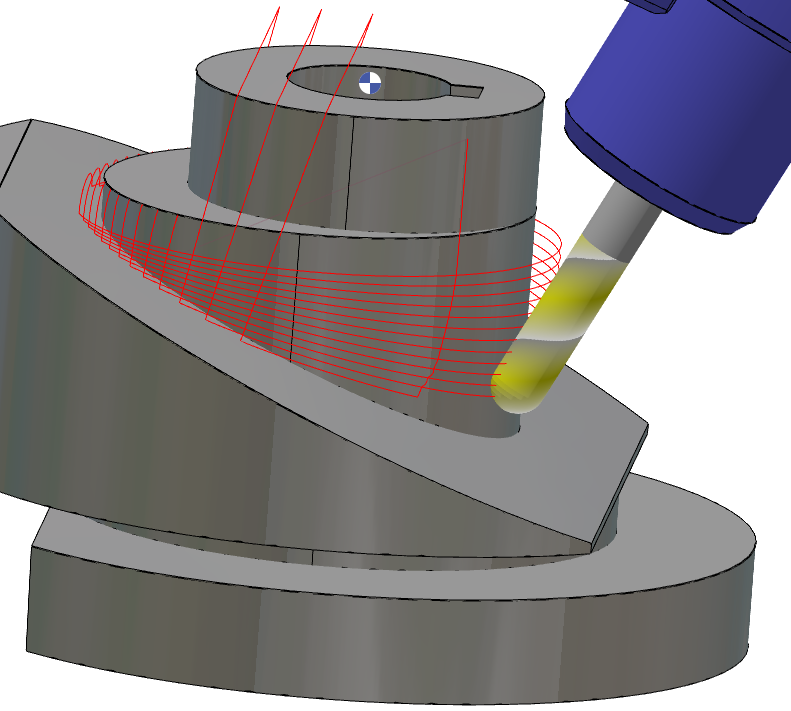

Étape 3: Contrôle des collisions Cette étape se concentre sur la prévention des collisions d'outils. Les utilisateurs définissent des stratégies et des paramètres pour protéger la pièce et l'outil contre les interférences. |
Contrôle des collisions
|
|
|

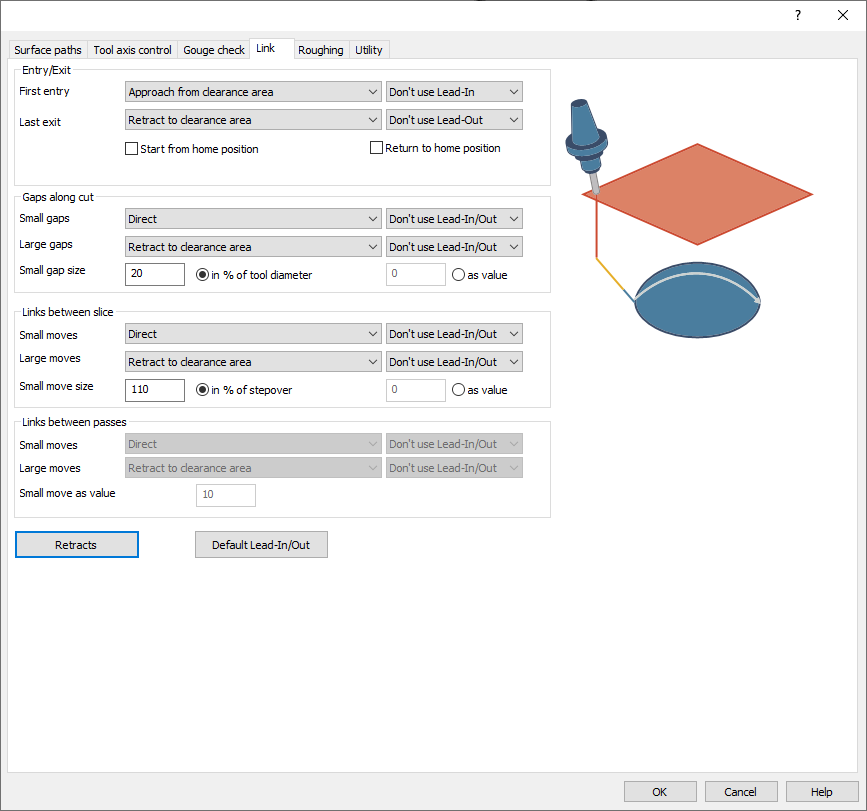

Étape 4: Liaison La dernière étape consiste à gérer la connectivité du trajet d'outil. Les utilisateurs définissent les positions d'entrée/sortie, de retrait/approche, et la gestion des écarts/tranches pour assurer un mouvement fluide de l'outil. |
Liaison
|

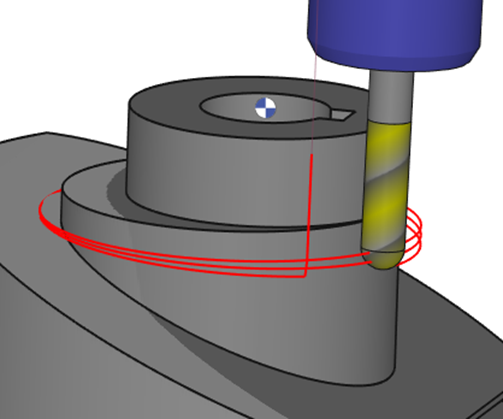

4. Réglage du retrait et de l'approche
|
|
Tout au long du processus de programmation, il est fortement recommandé de simuler le trajet d'outil après chaque étape afin d'identifier et de corriger toute erreur avant de passer à l'étape suivante. |
||
|
|
||
