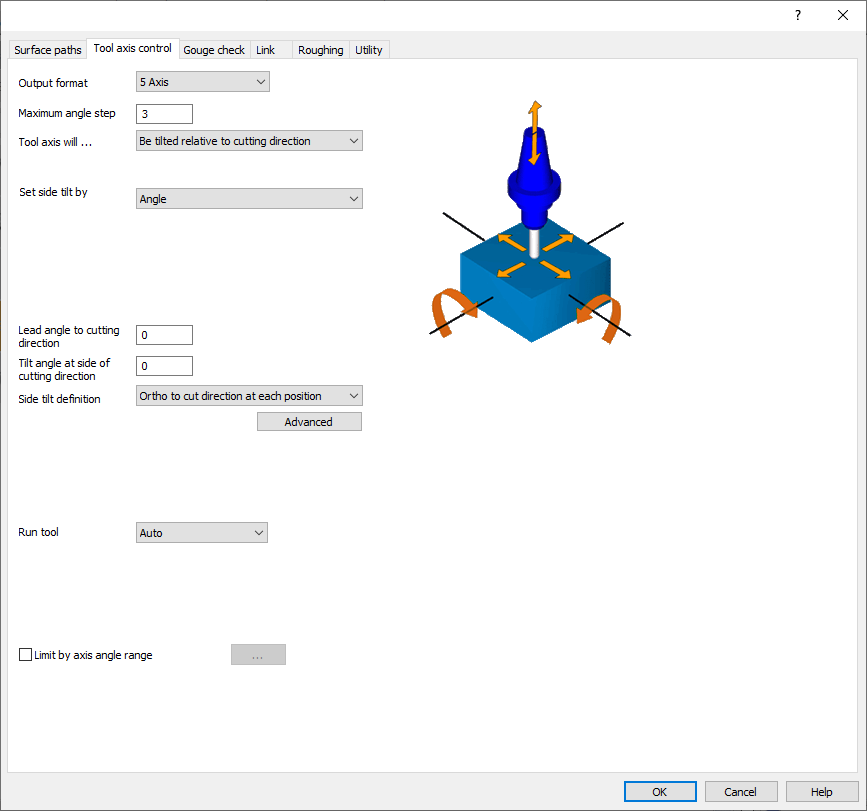

Cet onglet fournit les paramètres et réglages pour contrôler l'inclinaison et le contrôle de l'outil par rapport à la pièce, autour de ses axes afin d'éviter les collisions.

Les différents paramètres sont brièvement présentés ci-dessous.

Format de sortie

Ce paramètre définit le format de sortie pour l'usinage 3, 4 ou 5 axes. La sortie pour l'usinage 5 axes utilise la liberté complète de la plage d'inclinaison. Cette liberté est limitée à 1 degré pour l'usinage 4 axes et 2 degrés pour l'usinage 3 axes. Pour la sortie 4 axes, la portion du 5ème axe est projetée sur le 4ème axe sélectionné. Pour la sortie 3 axes, la portion des 4ème et 5ème axes est projetée sur la direction d'usinage 3 axes sélectionnée. Ce paramètre influence le comportement du point de contact de l'outil.

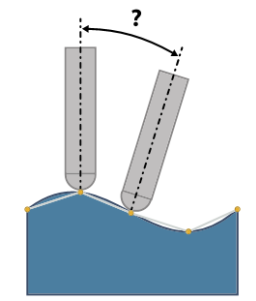

Pas d'angle maxi

Cette option définit le changement d'angle maximum autorisé entre deux positions consécutives du parcours outil. Le moteur de calcul génère des données de parcours outil 5 axes qui contiennent la position de la pointe de l'outil et le vecteur directionnel de l'outil. Les vecteurs directionnels ne sont pas autorisés à avoir un changement d'angle supérieur à la valeur spécifiée ici.

L'axe outil sera…

Pas incliné et reste normal à la surface

Incliné par rapport à la direction de coupe

Incliné avec l'angle

L'axe outil sera incliné par rapport à la normale à la surface vers l'axe d'inclinaison. L'axe d'inclinaison peut être l'axe X, Y et Z ou toute ligne créée dans la géométrie.

Incliné avec angle fixe par rapport à l'axe

L'axe outil sera incliné par rapport à l'axe d'inclinaison vers la normale à la surface. L'axe d'inclinaison peut être l'axe X, Y et Z. ou toute ligne créée dans la géométrie.

Rotatif autour de l'axe

Incliné par rapport au point

L'axe outil pointe toujours depuis un point créé dans la géométrie vers le point de la surface.

Incliné par rapport à la courbe

Incliné par rapport aux lignes

L'axe outil sera aligné sur les lignes d'inclinaison données qui doivent être sélectionnées comme géométrie.

Incliné depuis la courbe en s'éloignant

Incliné depuis le point en s'éloignant

Incliné par rapport à la couche d'usinage d'aube

L'outil restera normal à la face de fond de l'aube. L'inclinaison en avance et retard peut être ajustée par un angle global d'avance/côté et en plus par un angle local à l'arête d'attaque, à l'arête de séparation et à l'arête de fuite.

Incliné par rapport au point de contact

Incliné avec angle fixe par rapport à la normale surface

Exécuter l'outil

Ce paramètre définit le point de contact de l'outil et des surfaces de référence. Options possibles :

• L'option Auto est le mode automatique. Le système décide où l'outil touche la surface. Si l'utilisateur change l'orientation de l'outil, le point de contact de la surface reste le même et le point de contact sur l'outil se déplace de la pointe de l'outil vers le rayon de l'outil tout en maintenant la tangence entre l'outil et la surface.

• Lorsque ce paramètre est réglé sur 'Centre', la pointe de l'outil touche le point de contact de la surface. Si l'orientation de l'axe outil est modifiée en raison des options d'inclinaison, l'outil s'incline autour de ce point de pointe. Dans de tels cas, l'outil et la surface ne sont plus tangents et l'outil va érafler la surface. Pour éviter cela, vous devez activer la détection d'éraflage et régler la première stratégie de détection d'éraflage pour retirer l'outil des surfaces de référence.

• L'option 'Avant' est similaire à 'Centre' et force l'avant de l'outil à toucher la surface. Tous les changements d'orientation de l'outil sont effectués autour de ce point de pivot et cela provoque un éraflage des surfaces de référence. Vous devez donc régler le contrôle d'éraflage lorsque vous travaillez avec cette option.

• Lorsque ce paramètre est réglé sur 'Rayon', la tangence est maintenue de manière similaire à l'option 'Auto'. La différence est que pour un outil à bout rond, la pointe de l'outil est utilisée comme point de contact sur les surfaces de référence.

Limiter par angle d'axe

• Ce commutateur est réglé sur vrai pour limiter l'outil entre deux angles à partir du vecteur normal de la tranche du parcours outil. En d'autres termes, imaginez 2 cônes avec des angles d'ouverture différents w1 et w2. La direction de l'axe outil est forcée d'être entre ces 2 cônes. L'orientation des cônes dépend des réglages de l'axe du cône. Vous pouvez régler l'orientation sur les directions x, y et z ainsi que sur une direction définie par l'utilisateur.

• Si votre parcours outil est lié à une courbe directrice comme coupes le long de la courbe vous pouvez régler l'axe du cône sur dynamiquement en utilisant la courbe directrice . Ensuite, vous pouvez limiter l'axe outil le long de cette courbe et de son parcours.
