Stratégies d'inclinaison

Ajuste l'orientation de l'outil pour éviter les collisions.

• Angle d'inclinaison / Retard: Incline l'outil par rapport à la normale de la surface.

• Angle d'inclinaison latérale: Incline l'outil latéralement par rapport à la direction de coupe.

• Automatique: Calcule automatiquement l'angle d'inclinaison optimal.

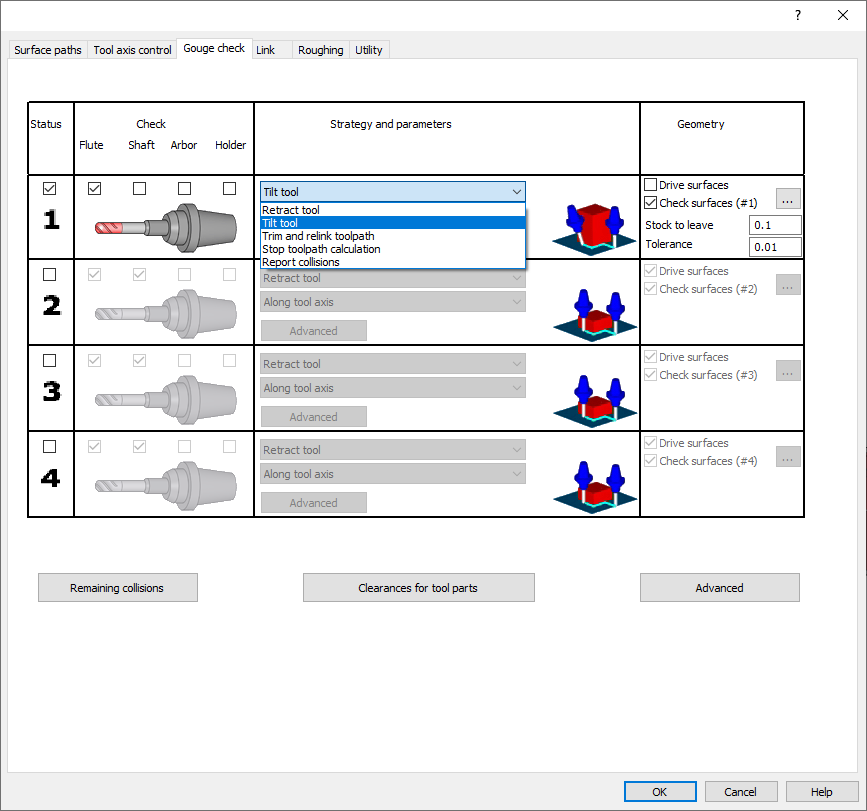

Vérifier les géométries

Définit les surfaces utilisées pour la détection de collision.

• Surfaces de référence: Surfaces vérifiées automatiquement pour éviter les dommages.

• Surfaces de contrôle: Surfaces définies par l'utilisateur pour des contrôles de collision supplémentaires.

• Tolérances:

  • Tolérance de contrôle: Précision pour la détection de choc.

  • Brut à laisser: Distance de dégagement entre l'outil et les surfaces de contrôle.

Stratégies de retrait

Définit comment l'outil s'éloigne de la pièce pour éviter les collisions.

• Retrait selon l'axe outil: Retire l'outil le long de son axe.

• Retrait selon la normale surface: Retire l'outil le long de la normale de la surface de référence.

• Retrait selon la ligne de contact outil: Retire l'outil le long de sa ligne de contact avec la surface de référence.

• Retrait selon le plan outil: Retire l'outil dans son plan outil.

• Retrait selon les directions X, Y et Z: Retire l'outil dans les directions spécifiées.

• Retrait loin de l'origine: Retire l'outil loin de l'origine.

• Descendre l'outil: Projete le parcours outil sur la surface de contrôle.

• Rotation: Fait pivoter le parcours outil pour éviter les collisions.

• Retraits lisses: Crée des transitions de parcours outil plus douces.

Gestion des collisions

Gère les collisions qui ne peuvent pas être résolues par les stratégies d'inclinaison ou de retrait.

• Couper et relier: Coupe les segments de parcours outil en collision.

• Arrêter le calcul du parcours outil: Arrête la génération du parcours outil à la première collision non résolue.

• Rapporter les collisions: Rapporte les collisions sans tenter de les éviter.

• Collisions restantes: Options pour conserver, couper ou arrêter le parcours outil aux collisions.

Ces fonctions supplémentaires offrent un contrôle et une flexibilité accrus pour le contrôle anti-choc.

• Contrôler le choc entre positions: Vérifie les collisions entre les positions du parcours outil.

• Prolonger l'outil à l'infini: Prolonge la géométrie de l'outil pour une meilleure détection de collision.

• Vérifier les mouvements de liaison pour les collisions: Vérifie les collisions pendant les mouvements de liaison.

• Vérifier les mouvements de liaison par rapport au confinement: Assure que les liaisons restent dans les zones de confinement définies.

• Vérifier la pointe de l'outil: Désactive le contrôle anti-choc pour le rayon de pointe de l'outil.

• Dégagement outil: Applique un dégagement aux composants de l'outil (queue, arbre, porte-outil).

• Contrôle d'inclinaison avancé: Offre plus de contrôle sur l'inclinaison automatique.

• Options de retrait avancées: Fournit des options et des paramètres de retrait supplémentaires.
