Übersicht 5x Experte in GO2cam employs a stepwise approach to toolpath generation, emphasizing iterative refinement. The process involves sequential calculation and adjustment, progressing from basic toolpath creation to advanced gouge control.

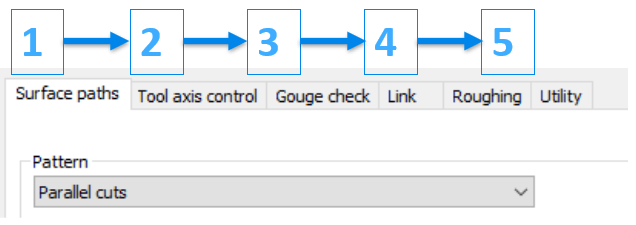

Prozessaufteilung Der Programmierprozess in 5X Expert ist in verschiedene Phasen unterteilt, die jeweils über separate Registerkarten zugänglich sind. |
||
|

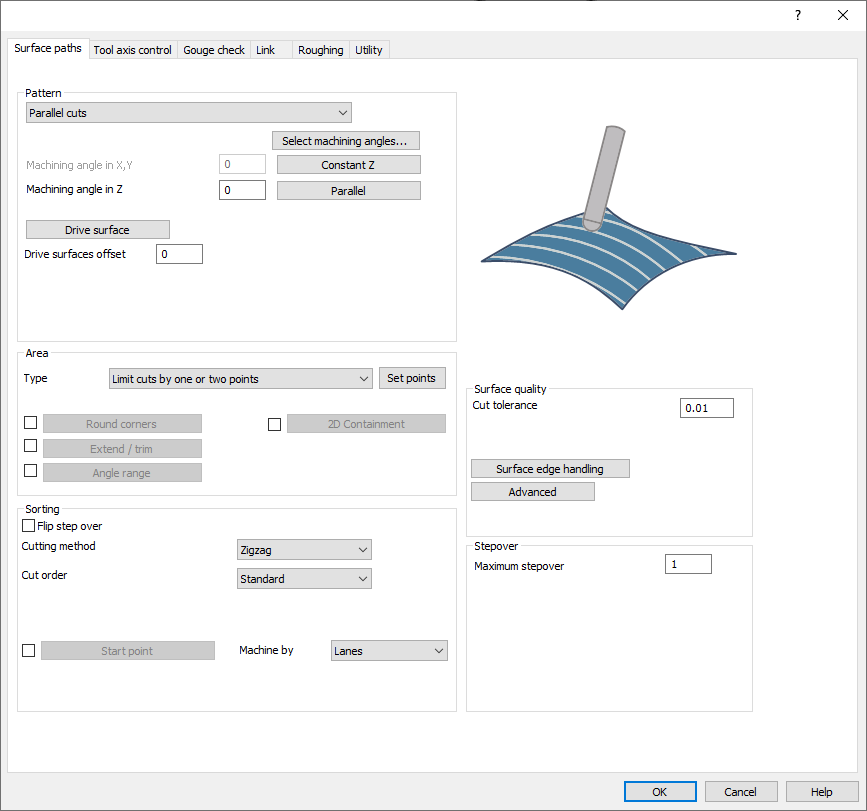

Schritt 1: Flächenbahnen Diese erste Phase beinhaltet die Definition des gewünschten Bearbeitungsmusters für die Werkstückoberfläche. Benutzer können verschiedene Parameter anpassen, um den gewünschten Schnittpfad zu erstellen.
|
Flächenbahnen
|

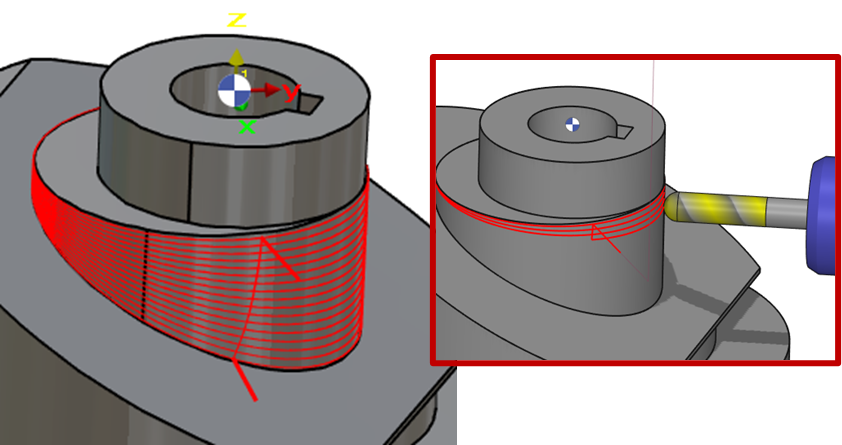

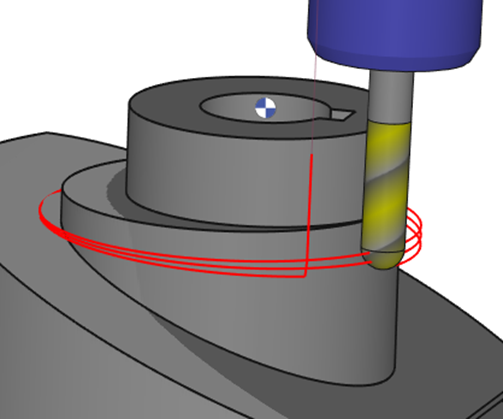

1. Erstellung des korrekten Werkzeugwegs
|
|

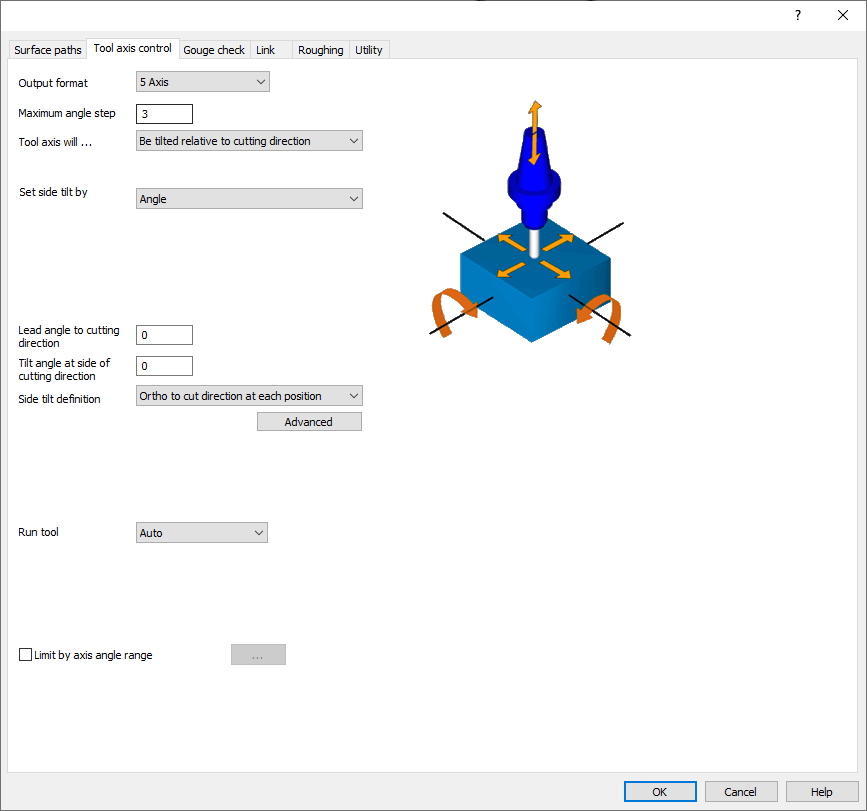

Schritt 2: Werkzeugachsensteuerung In diesem Schritt steuern Benutzer die Ausrichtung des Werkzeugs durch Achsenmanipulation und Anpassung des Kippwinkels. Dies gewährleistet eine optimale Werkzeugpositionierung für eine effiziente Bearbeitung. |
Werkzeugachsensteuerung
|

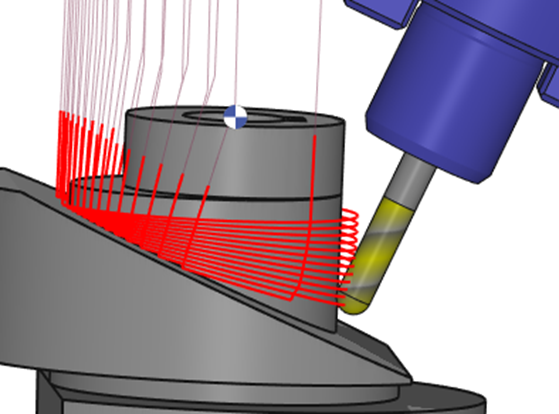

2. Arbeitsrichtung des Werkzeugs
|
|

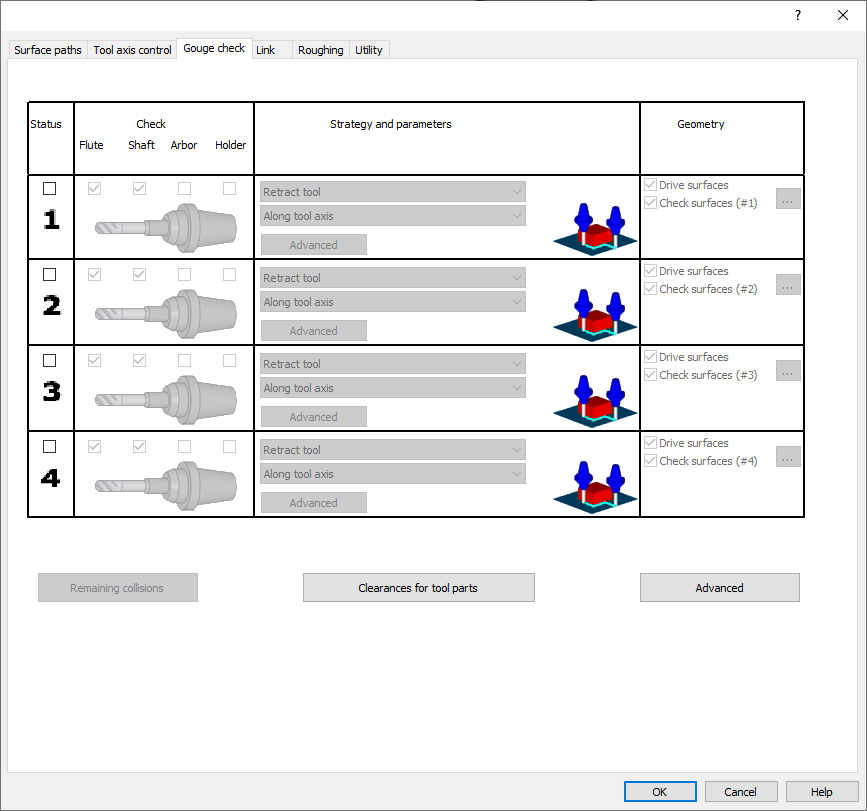

Schritt 3: Kollisionsprüfung Diese Phase konzentriert sich auf die Vermeidung von Werkzeugkollisionen. Benutzer definieren Strategien und Parameter, um das Werkstück und das Werkzeug vor Interferenzen zu schützen. |
Kollisionsprüfung
|
|
|

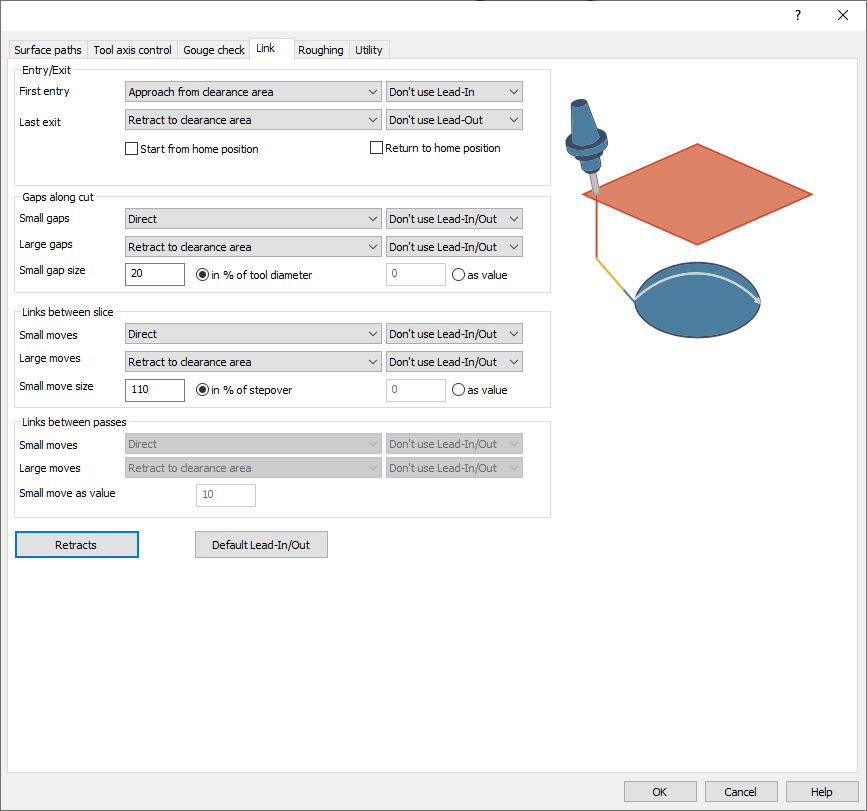

Schritt 4: Verbindung Der letzte Schritt beinhaltet die Verwaltung der Werkzeugwegverbindungen. Benutzer definieren Anfahr-/Abfahrwege, Rückzugs-/Anfahrpositionen sowie die Handhabung von Lücken/Schnitten, um eine reibungslose Werkzeugbewegung zu gewährleisten. |
Verbindung
|

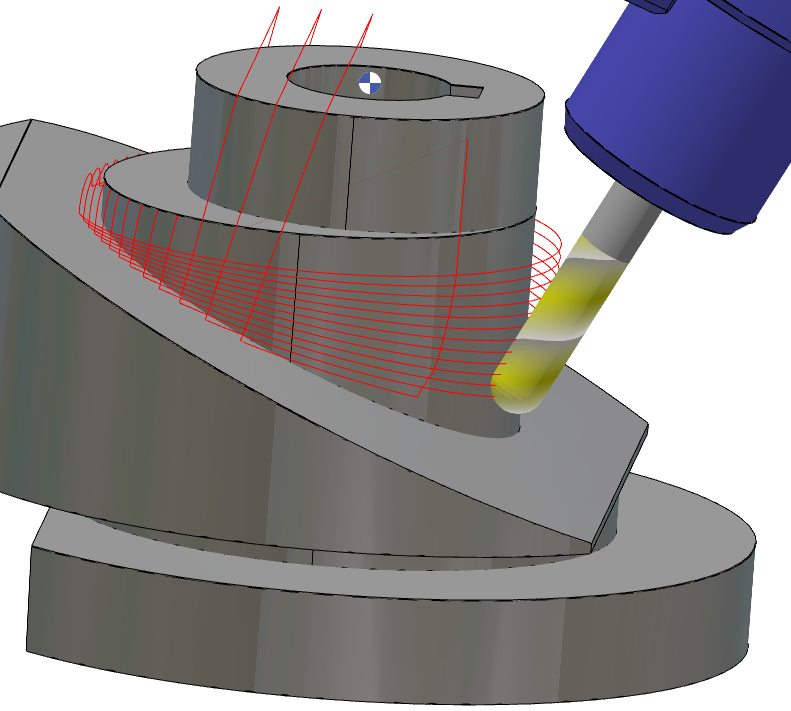

4. Anpassen von Rückzug und Anfahrt
|
|
Während des gesamten Programmierprozesses wird dringend empfohlen, den Werkzeugweg nach jedem Schritt zu simulieren, um Fehler zu identifizieren und zu beheben, bevor Sie mit der nächsten Phase fortfahren. |
||
|
|
||
