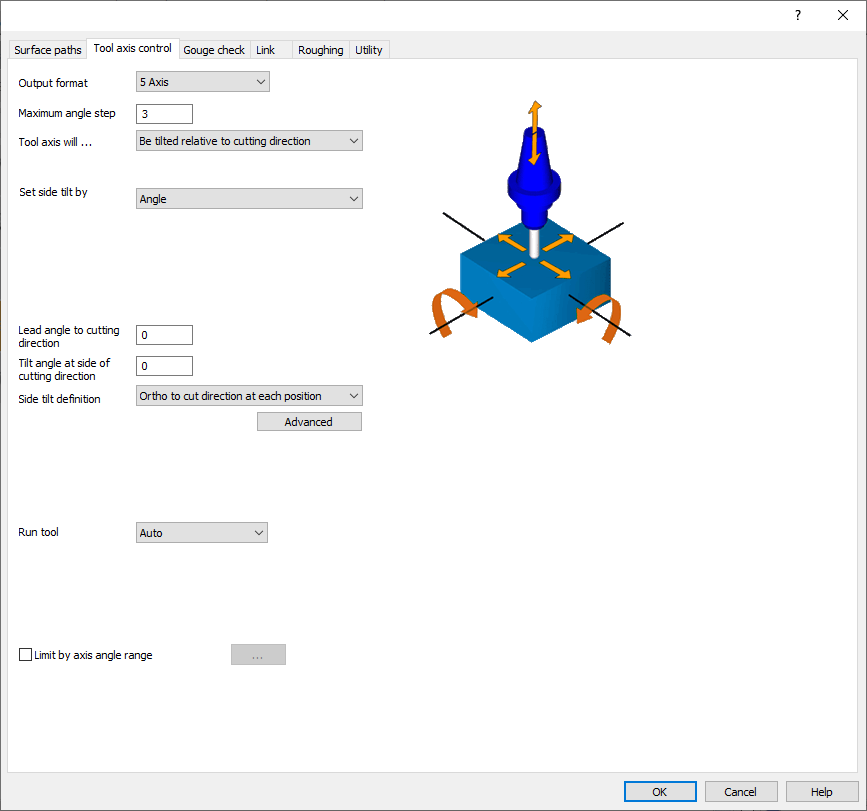

Diese Registerkarte enthält die Parameter und Einstellungen zur Steuerung der Neigung und Führung des Werkzeugs in Bezug auf das Teil, um Kollisionen zu vermeiden.

Die verschiedenen Parameter werden kurz vorgestellt.

Ausgabeformat

Dieser Parameter legt das Ausgabeformat für die 3-, 4- oder 5-Achsen-Bearbeitung fest. Die Ausgabe für die 5-Achsen-Bearbeitung nutzt die volle Freiheit des Neigungsbereichs. Diese Freiheit ist für die 4-Achsen-Bearbeitung auf 1 Grad und für die 3-Achsen-Bearbeitung auf 2 Grad begrenzt. Für die 4-Achsen-Ausgabe wird der Teil der 5. Achse zurück auf die ausgewählte 4. Achse projiziert. Für die 3-Achsen-Ausgabe wird der Teil der 4. und 5. Achse zurück auf die ausgewählte 3-Achsen-Bearbeitungsrichtung projiziert. Dieser Parameter beeinflusst das Verhalten des Werkzeugkontakts.

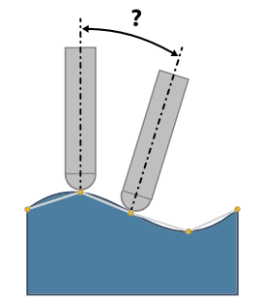

Maximaler Winkel-Schritt

Diese Option legt die maximal zulässige Winkeländerung zwischen zwei aufeinanderfolgenden Werkzeugwegpositionen fest. Die Berechnungseinheit gibt 5-Achsen-Werkzeugwegdaten aus, die die Werkzeugspitzenposition und den Richtungsvektor des Werkzeugs enthalten. Die Richtungsvektoren dürfen keine Winkeländerung aufweisen, die größer ist als der hier angegebene Wert.

Werkzeugachse wird…

Nicht geneigt und bleibt senkrecht zur Oberfläche

Geneigt relativ zur Schnittrichtung

Geneigt mit Winkel

Die Werkzeugachse wird von der Normalen zur Oberfläche in Richtung der Neigungsachse geneigt. Die Neigungsachse kann die X-, Y- und Z-Achse oder eine beliebige in der Geometrie erstellte Linie sein.

Geneigt mit festem Winkel zur Achse

Die Werkzeugachse wird von der Neigungsachse zur Normalen der Oberfläche geneigt. Die Neigungsachse kann die X-, Y- und Z-Achse sein. oder eine beliebige in der Geometrie erstellte Linie.

Gedreht um Achse

Geneigt durch Punkt

Die Werkzeugachse zeigt immer von einem erstellten Punkt in der Geometrie zum Oberflächenpunkt.

Geneigt durch Kurve

Geneigt durch Linien

Die Werkzeugachse wird an den gegebenen Neigungslinien ausgerichtet, die als Geometrie ausgewählt werden müssen.

Von Kurve weg geneigt

Von Punkt weg geneigt

Geneigt relativ zur Schaufel-Bearbeitungsebene

Das Werkzeug bleibt senkrecht zur Bodenfläche des Laufrads. Die Neigung zur Anström- und Abströmseite kann durch einen globalen Anström-/Seitenwinkel und zusätzlich durch einen lokalen Anströmwinkel an der Anströmkante, der Schaufelkante und der Abströmkante eingestellt werden.

Geneigt relativ zum Kontaktpunkt

Geneigt mit festem Winkel zur Oberflächennormale

Werkzeug fahren

Dieser Parameter definiert den Kontaktpunkt des Werkzeugs und der Führungsflächen. Optionale Einstellungen:

• Die Auto Option ist der automatische Modus. Das System entscheidet, wo das Werkzeug die Oberfläche berührt. Wenn der Benutzer die Ausrichtung des Werkzeugs ändert, bleibt der Oberflächenkontaktpunkt derselbe und der Kontaktpunkt am Werkzeug bewegt sich von der Werkzeugspitze zum Radius des Werkzeugs, wobei die Tangentialität zwischen Werkzeug und Oberfläche erhalten bleibt.

• Wenn dieser Parameter auf 'Mitte' gesetzt ist, berührt die Werkzeugspitze den Oberflächenkontaktpunkt. Wenn die Werkzeugachsenorientierung aufgrund von Neigungsoptionen geändert wird, neigt sich das Werkzeug um diesen Spitzenpunkt. In solchen Fällen sind das Werkzeug und die Oberfläche nicht mehr tangential und das Werkzeug wird die Oberfläche beschädigen. Um dies zu vermeiden, müssen Sie die Kollisionsprüfung aktivieren und die erste Kollisionsprüfstrategie so einstellen, dass das Werkzeug von den Führungsflächen zurückgezogen wird.

• Die Option 'Vorne' ist ähnlich wie 'Mitte' und zwingt die Vorderseite des Werkzeugs, die Oberfläche zu berühren. Alle Änderungen an der Werkzeugorientierung werden um diesen Drehpunkt herum durchgeführt und verursachen Beschädigungen an den Führungsflächen. Sie müssen daher die Kollisionskontrolle einstellen, wenn Sie mit dieser Option arbeiten.

• Wenn dieser Parameter auf 'Radius' gesetzt ist, wird die Tangentialität ähnlich wie bei der Option 'Auto' beibehalten. Der Unterschied besteht darin, dass bei einem Kugelfräser die Werkzeugspitze als Berührungspunkt auf den Führungsflächen verwendet wird.

Begrenzen nach Achswinkelbereich

• Dieser Schalter wird auf 'true' gesetzt, um das Werkzeug zwischen zwei Winkeln relativ zum Normalenvektor des Werkzeugweg-Schnitts zu begrenzen. Mit anderen Worten, stellen Sie sich 2 Kegel mit unterschiedlichen Öffnungswinkeln w1 und w2 vor. Die Werkzeugachsenrichtung wird gezwungen, zwischen diesen 2 Kegeln zu liegen. Die Ausrichtung der Kegel hängt von den Kegelachsen-Einstellungen ab. Sie können die Ausrichtung auf die X-, Y- und Z-Richtungen sowie auf eine benutzerdefinierte Richtung einstellen.

• Wenn Ihr Werkzeugweg mit einer Führungskurve wie Schnitte entlang Kurve verbunden ist, können Sie die Kegelachse auf dynamisch über die Führungskurve einstellen. Dann können Sie die Werkzeugachse entlang dieser Kurve und ihres Werkzeugwegs begrenzen.
