Einführung
Dieses Kapitel erklärt den Einstieg in das Modul 5X Expert:
-
Der Workflow in GO2cam, der Auswahl- und Programmierprozess und die allgemeinen Regeln, die befolgt werden müssen.
-
Der Zyklus "Generell 5 Achsen" enthält alle notwendigen Werkzeuge, um jedes 5X-Teil bearbeiten zu können.
-
Eine Übersicht über die anderen spezifischeren Zyklen
Verschiedene Tipps zur Verwendung dieses Moduls finden Sie auch im FAQ-Bereich. Klicken Sie auf den Link um zur Seite zu gelangen.
|

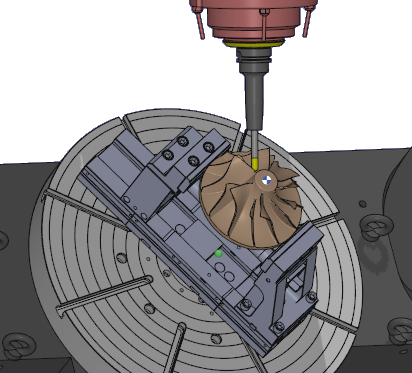

Das Modul 5X Expert bietet zusätzliche und leistungsfähigere Werkzeuge zur Bearbeitung sehr komplexer Teile. Ein typisches Beispiel für ein solches Teil ist das im Bild gezeigte Laufrad. Diese Werkzeuge sind jedoch keine GO2cam-Proprietären, daher unterscheidet sich der Workflow leicht. Die Berechnung von GO2cam basiert auf dem Volumenmodell. Selbst wenn eine Fläche zur Bearbeitung ausgewählt wird, erkennt die Software diese Fläche in Verbindung mit dem Volumen des Teils. Das Modul 5X Expert arbeitet als oberflächenbasierte Berechnungseinheit. Wenn eine Fläche ausgewählt wird, wird nur diese Oberfläche erkannt, während zugehörige Volumenoberflächen undefiniert bleiben, bis sie im Prozess spezifiziert werden. |
|
|
|
Dies führt zu einigen Abweichungen im allgemeinen Workflow von GO2cam und es gibt einige spezifische Regeln, die befolgt werden müssen: |
||
|
1/ Programmieren Sie den Werkzeugweg immer in der REFERENZEBENE. Die Ausrichtung des Werkzeugs wird in den 5-Achsen-Strategiedialogen definiert. |
||
|
2/ Die Programmierschritte ähneln den Standardzyklen mit 3 Schritten, aber die Reihenfolge muss eingehalten werden. |
||
|
Auswahl der zu bearbeitende Flächen . Die Auswahl endet hier nicht: Die meisten Werkzeugwegmuster benötigen Pilotkurven oder -flächen , die im Reiter 'Oberflächenpfade' des Bearbeitungszyklus ausgewählt werden müssen. |
|
|

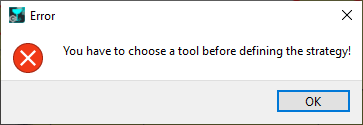

Die Wahl des Werkzeugs (oder der Werkzeugfamilie) muss erfolgen vor der Auswahl eines Bearbeitungszyklus. |
|
|
Auswahl der Bearbeitungsoperation. Darauf folgt die Definition der verschiedenen Strategieparameter zur Steuerung der Werkzeugwege wie Oberflächenpfade, Werkzeugachsensteuerung usw. |
|
|
Berechnung des Zyklus. Aufgrund der Komplexität und der benötigten Rechenleistung zur Berechnung solcher Werkzeugwege wird empfohlen, die Strategieänderungen iterativ durchzuführen. Wenden Sie beispielsweise zuerst die Einstellungen für den Oberflächenpfad an und berechnen Sie diese, um die Werkzeugwegform zu bestätigen, und ändern Sie dann die Einstellungen zur Steuerung des Werkzeugwinkels und berechnen Sie usw. |
|
|

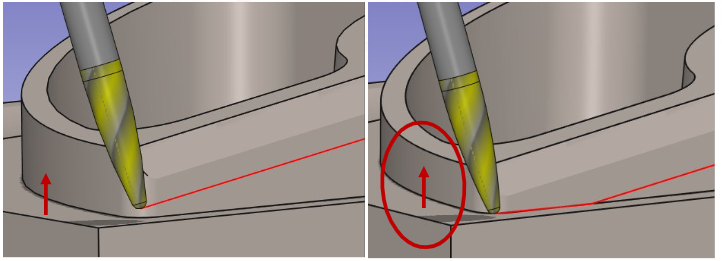

Persistenz von Volumenflächen Die Werkzeugwegberechnung beinhaltet nun Echtzeit-Updates für alle Flächen und Oberflächen. Änderungen an Volumen oder Flächen, die zur Kollisionsprüfung verwendet werden, lösen automatisch Neuberechnungen des Werkzeugwegs aus. Das folgende Beispiel zeigt, wie eine höhere Bodenfläche auf der rechten Seite zu einem angepassten Werkzeugweg führt. Die Option 'Kurventoleranz' steuert nun das Parasolid-Oberflächen-Meshing. |
|
5X Zyklen in Opelist
|
Create and standardize complex machining strategies by developing 5-axis expert opelists. Definieren und fügen Sie alle 5X Zyklen in Opelisten ein, die nun wie andere Zyklen gelesen und angewendet werden.
|
|
.
