Kippstrategien

Passt die Werkzeugorientierung an, um Kollisionen zu vermeiden.

• Vorlauf/Rücklauf Winkel: Kippt das Werkzeug relativ zur Normalen der Oberfläche.

• Seitenkippwinkel: Kippt das Werkzeug seitlich relativ zur Schnittrichtung.

• Automatisch: Berechnet automatisch den optimalen Kippwinkel.

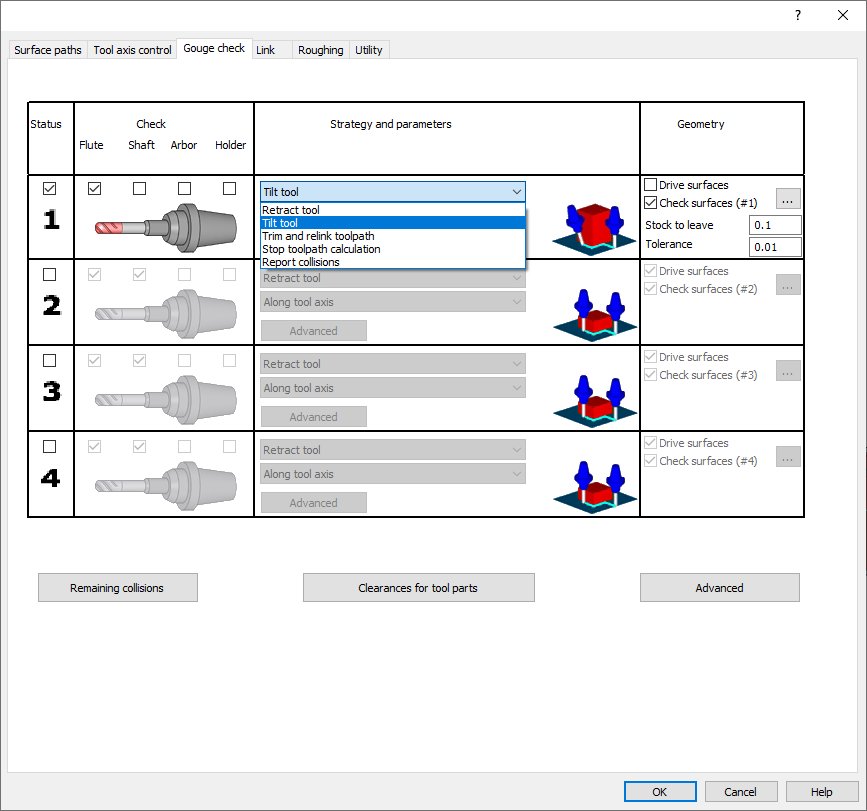

Prüfgeometrien

Definiert die Oberflächen, die für die Kollisionserkennung verwendet werden.

• Antriebsflächen: Automatisch geprüfte Oberflächen zur Vermeidung von Beschädigungen.

• Prüfflächen: Vom Benutzer definierte Oberflächen für zusätzliche Kollisionsprüfungen.

• Toleranzen:

  • Prüftoleranz: Genauigkeit für die Kollisionserkennung.

  • Restaufmaß: Abstand zwischen Werkzeug und Prüfflächen.

Rückzugsstrategien

Definiert, wie sich das Werkzeug vom Werkstück entfernt, um Kollisionen zu vermeiden.

• Rückzug entlang Werkzeugachse: Zieht das Werkzeug entlang seiner Achse zurück.

• Rückzug entlang Oberflächennormale: Zieht das Werkzeug entlang der Normalen der Antriebsfläche zurück.

• Rückzug entlang Werkzeugkontaktlinie: Zieht das Werkzeug entlang seiner Kontaktlinie mit der Antriebsfläche zurück.

• Rückzug entlang Werkzeug-Ebene: Zieht das Werkzeug innerhalb seiner Werkzeug-Ebene zurück.

• Rückzug entlang X-, Y- und Z-Richtung: Zieht das Werkzeug in den angegebenen Richtungen zurück.

• Rückzug vom Ursprung weg: Zieht das Werkzeug vom Ursprung weg.

• Werkzeug absenken: Projiziert den Werkzeugweg auf die Prüffläche.

• Drehen: Dreht den Werkzeugweg, um Kollisionen zu vermeiden.

• Geglättete Rückzüge: Erzeugt sanftere Werkzeugwegübergänge.

Kollisionsbehandlung

Verwaltet Kollisionen, die nicht durch Kipp- oder Rückzugsstrategien gelöst werden können.

• Trimmen und neu verknüpfen: Trimmt kollidierende Werkzeugwegsegmente.

• Werkzeugwegberechnung stoppen: Stoppt die Werkzeugwegerzeugung bei der ersten ungelösten Kollision.

• Kollisionen melden: Meldet Kollisionen, ohne zu versuchen, sie zu vermeiden.

• Verbleibende Kollisionen: Optionen zum Beibehalten, Trimmen oder Stoppen des Werkzeugwegs bei Kollisionen.

Diese zusätzlichen Funktionen bieten zusätzliche Kontrolle und Flexibilität für die Kollisionsprüfung.

• Kollision prüfen zwischen Positionen: Prüft auf Kollisionen zwischen Werkzeugwegpositionen.

• Werkzeug auf Unendlich erweitern: Erweitert die Werkzeuggeometrie für eine verbesserte Kollisionserkennung.

• Verbindungsbewegungen auf Kollisionen prüfen: Prüft auf Kollisionen während der Verbindungsbewegungen.

• Verbindungsbewegungen gegen Begrenzung prüfen: Stellt sicher, dass Verbindungen innerhalb definierter Begrenzungsbereiche bleiben.

• Werkzeugspitze prüfen: Deaktiviert die Kollisionsprüfung für den Werkzeugspitzenradius.

• Werkzeugfreistellung: Wendet Freistellung auf Werkzeugkomponenten (Schaft, Dorn, Halter) an.

• Erweiterte Kippsteuerung: Bietet mehr Kontrolle über das automatische Kippen.

• Erweiterte Rückzugsoptionen: Bietet zusätzliche Rückzugsoptionen und Parameter.
