Präsentation
|
Dieser Befehl ermöglicht die Änderung der Spannfläche durch eine manuelle Aktion. Sie können zum Beispiel definieren, wie das Umspannen eines Teils programmiert wird. |
Umspannen eines Teils

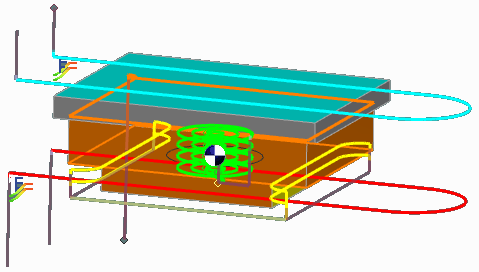

Auf Ihrer Maschine entsperren und verriegeln Sie normalerweise manuell das Teil auf der anderen Seite zur Bearbeitung, nachdem eine Seite bearbeitet wurde. Sie können diese Aktion einfach in GO2cam programmieren und dann 2 verschiedene NC-Dateien generieren, aber in einer einzigen PCE-Datei!
Der Prozess ist wie folgt:
-
Erstellen Sie die gegenüberliegende Arbeitsebene der REFERENZEBENE.
-
Auf dieser Arbeitsebene können Sie die Operationen der anderen Seite programmieren.
-

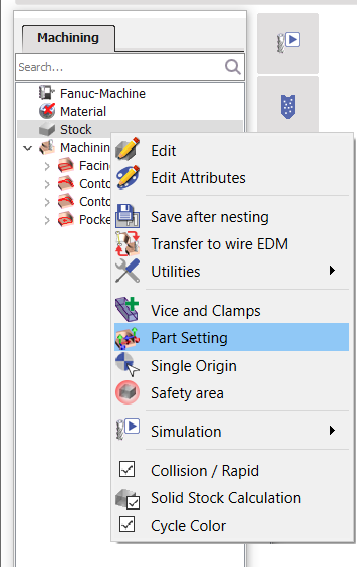

Definieren Teileaufspannungen : dieser Befehl ermöglicht die Änderung des Koordinatensystems für die Berechnung einiger Operationen. Klicken Sie mit der rechten Maustaste auf die Zeile Rohteil , wählen Sie dann Teileaufspannung.
Sie müssen 2 Teileaufspannungen definieren: eine für die REFERENZEBENE, die am Anfang der Operationsliste steht, und eine für die andere Seite, indem Sie die erstellte Arbeitsebene auswählen.
-
Finally, define 2 different Nummern festlegen , one for each setting. You can generate 2 NC files, 1 for each face machined.
|
|
|
|
|
|
|
