Dieser Befehl erleichtert die Auswahl eines Spannmittels und dessen präzise Positionierung auf dem aktuellen Werkstück. Spannmittel umfassen Schraubstöcke, Klemmen und verschiedene Stützkomponenten.

Sehen Sie sich dieses Video zum Dialogfeld Schraubstöcke und Klemmelemente an:

Um einen Schraubstock zu importieren und zu positionieren, gehen Sie wie folgt vor:

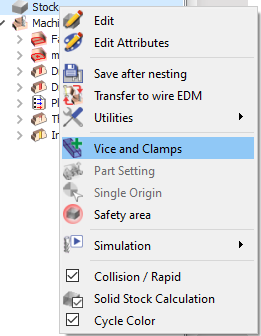

Wählen Sie im Bearbeitungsbaum klicken Sie mit der rechten Maustaste auf die Zeile Rohteil und wählen Sie die Option "Schraubstöcke und Klemmelemente".

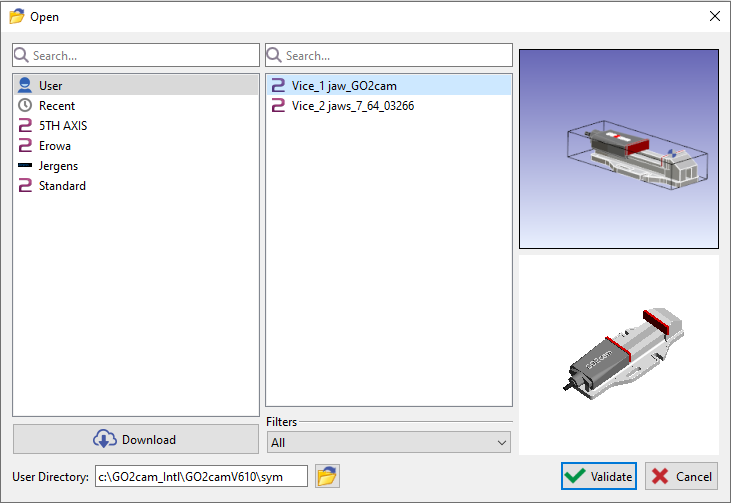

Wählen Sie den Schraubstock aus der Liste aus und bestätigen Sie.

Sie können das Element aus mehreren verfügbaren Bibliotheken auswählen:

• Benutzerbibliothek: ein Verzeichnis mit vom Benutzer erstellten Elementen.

• Zuletzt verwendet: eine Liste von Komponenten, die kürzlich verwendet wurden.

• Die anderen Bibliotheken (nämlich 5TH AXIS, Erowa, Jergens) können von unseren Cloud-Systemen heruntergeladen werden. Klicken Sie auf die Schaltfläche "Herunterladen" und wählen Sie die Bibliothek aus, die Sie auf Ihrem Computer installieren möchten.

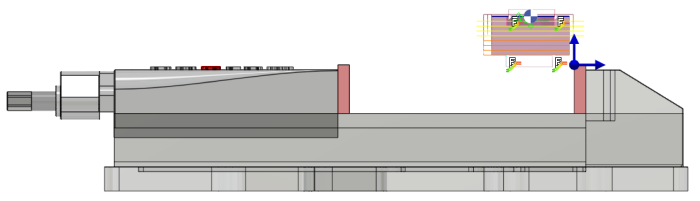

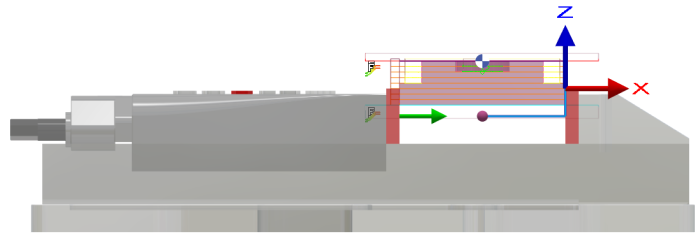

Wenn Sie Ihren Schraubstock bestätigen, passt er seine Position automatisch an das entsprechende Werkstückrohteil an.

Sie können die Position des Schraubstocks über das Dropdown-Menü verwalten, mit Zugriff auf:

• Über dem Rohteil -

• Anziehen des Rohteils -

• Höhe des Unterlegblechs -

Sie können auch die Ausrichtung des Schraubstocks entlang der X- und Y-Achsen wählen.

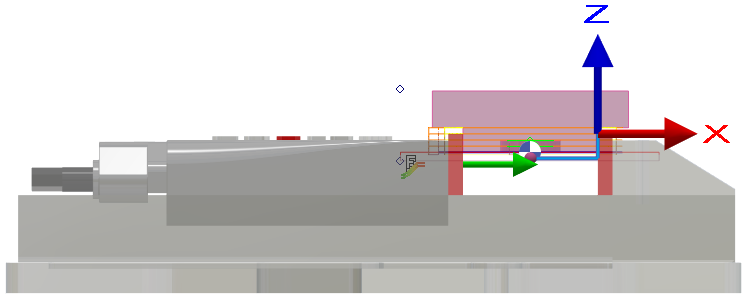

Adjust the vice by clicking the manual setting in the dialog . Rotate or translate the vice to secure your workpiece.

Verwenden Sie die X-, Y-, Z-Achsen oder geben Sie Werte in die entsprechenden Felder ein, um den Schraubstock zu verschieben.

Klicken Sie auf das "Grüne Häkchen", um zu bestätigen.

Definieren Sie die Option Kollisionsprüfung, um Kollisionen für den Schraubstock zu verwalten.

Passen Sie die Parameter des Schraubstocks an – Länge, Breite und Höhe. Sie können sie gleichzeitig mit dem Skalierungsfaktor skalieren oder jeden einzeln anpassen, indem Sie die Beibehaltung des Verhältnisses deaktivieren.

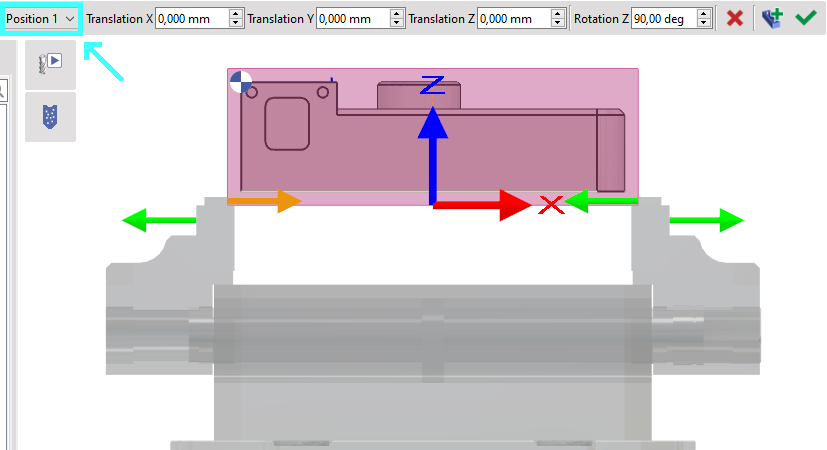

Hier ist Position 1 ausgewählt. Das Teil ist zu groß und die Backen ragen aus ihrem Raum heraus.

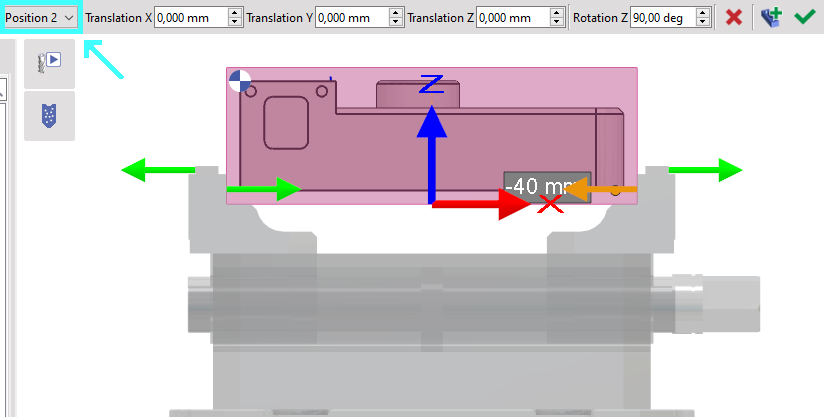

Wir wechseln zu Position 2 und sehen, dass es viel besser ist.

Beachten Sie, dass die Position in Z direkt durch das Achsensystem gegeben ist, das während der Erstellung des Schraubstocks definiert wurde.

Dieses Video zeigt, wie ein Schraubstock mit Mehrfachspannung erstellt und auf einem Volumen verwendet wird.

Sie müssen den Schraubstock dem Teil Spannsituation „Oberseite“ und „Rückseite“ zuordnen.

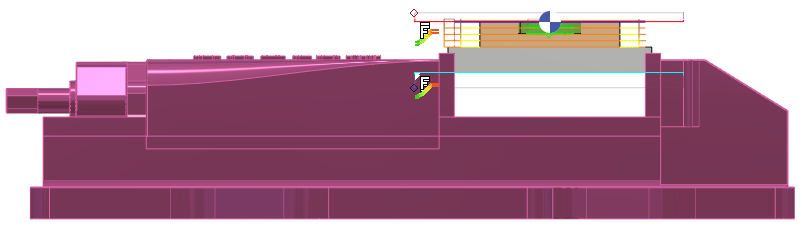

Um den Schraubstock an die Oberseite auszurichten:

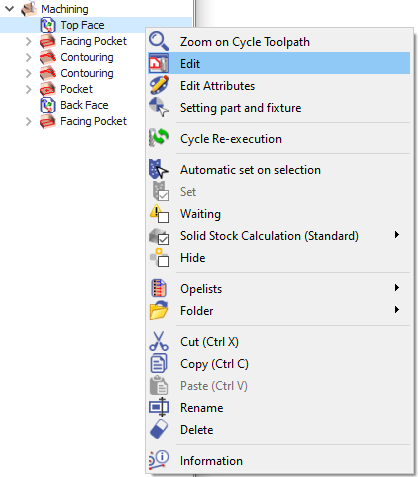

Klicken Sie mit der rechten Maustaste auf die „Oberseite“ und wählen Sie Bearbeiten.

Wählen Sie das Symbol, das der Spannsituation zugeordnet ist, und wählen Sie den Schraubstock aus.

Doppelklicken Sie auf das "Grüne Häkchen", um die Auswahl zu bestätigen und mit der Validierung fortzufahren.

Klicken Sie auf "Aktualisieren" und dann auf "Gesamt".

Ändern Sie die Ebene von „Referenz“ auf „Rückseite“.

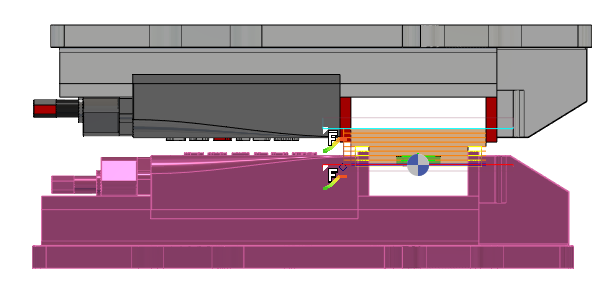

Wiederholen Sie den Vorgang, um den Schraubstock zu installieren und sicherzustellen, dass er genau an der Rückseite des Werkstücks ausgerichtet ist.

Um den Schraubstock der Rückseite zuzuordnen:

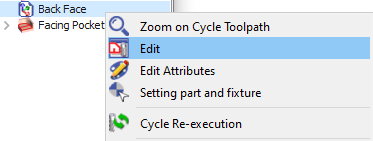

Klicken Sie mit der rechten Maustaste auf die „Rückseite“ und wählen Sie Bearbeiten.

Wählen Sie das Symbol, das der Spannsituation zugeordnet ist und wählen Sie die entsprechende Option.

Doppelklicken Sie auf das grünes Häkchen um Ihre Auswahl zu bestätigen und die Wahl zu validieren.

Fahren Sie fort, indem Sie auf Aktualisieren und dann auf Gesamt klicken.

Sie können ein Video zur Schraubstock-Spannsituation für Oberseite und Rückseite ansehen:
