Dieser Zyklus wird ausschließlich für 'O-Ring oder Sicherungsring'-Werkzeugwege verwendet, mit spezifischen Einschränkungen bezüglich der Nutform.

Damit der O-Ring-Werkzeugweg angewendet werden kann, muss die Nut sehr spezifisch definiert sein:

• der Boden der Nut muss flach ,

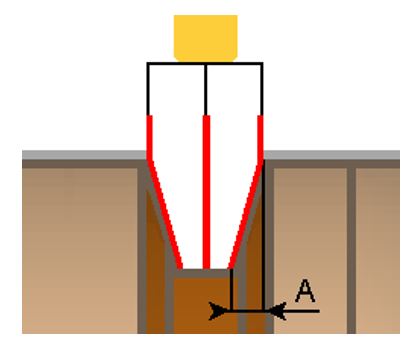

• der Werkzeugbreite muss mindestens gleich dem Wert A sein (siehe Bild), damit die Seiten in einem Durchgang bearbeitet werden können.

Wenn diese Bedingungen nicht eingehalten werden, zeigt GO2cam eine Fehlermeldung an und der Zyklus wird im Bearbeitungsbaum auf 'Warten' gesetzt.

Dialogbereich

Parameter

Werkzeugweg

Werkzeugweg

Schlichten

Pilotpunkt Anzahl

Bearbeitungsstrategie

Lokale Aufmaße

Z Zustellung (Ap)

Aufmaß in XY

Verweiltiefe

Aufmaß in Z

Art der Verweilzeit

Verweilzeit

Verweilzeit am Ende

Dialogbereich

Parameter

Anfahr- und Rückzugsparameter

Sicherheitsabstand Z

Sicherheitsabstand X

Anfahr Konturverl. (linear)

Abfahr Konturverl. (linear)

Schlicht Überlappung

Dialogbereich

Parameter

Schnittbedingungen

Qualität

Schnittgesch. Vc

Spindeldrehzahl n

Getriebestufe

Vorschub in Z

Vorschubeinheit

Vorschub in X

Spindeldrehrichtung

Maximale Drehzahl

Kühlungsnummer

Spezifische Kühlung

Werkzeugnummerierung

Werkzeugnummer

spezifische Nummer

Radiuskorrektur

Länge komp. Nummer

Korrekturnummer 2

Benutzerfelder

Kommentar

Überwachung

Bearbeitungs-Set

Dialogbereich

Parameter

Management von Kollisionen

Spalt Prüfung

Abstand XY

Sicherheitsbereich

Abstand Z

Sicherheitsabstand in Z für Eilgänge

Sicherheitsabstand in X für Eilgänge

Splineberechnung

Splinetoleranz

Auflösen in

als Rohteil zu behalten
