Zyklen: Direkteinstich, Z-Ebene, Zickzack, W-Typ, O-Ring Nut, Einstich Schlichten

Werkzeugweg

Dieser Befehl wird für die Berechnung des Werkzeugwegs verwendet.

Der Werkzeugweg wird von GO2cam berechnet und berücksichtigt den Werkzeugradius oder nicht.
Das Dropdown-Menü bietet:

	Bauteil (Werkzeugmittelpunkt) : GO2cam berechnet keinen Offset-Werkzeugweg. Die ISO-Programmierung folgt der geometrischen Kontur. Falls das Werkzeug nicht vorbeikommt, berechnet GO2cam einen neuen geeigneten Weg und verwaltet die Kollision. Nur anwendbar für Einstich Schlichten Zyklus
	Werkzeugmittelpunkt : GO2cam berechnet den Werkzeugradius-Offset-Werkzeugweg.
	Imaginäre Spitze : Der P-Punkt entspricht dem "gemessenen" Punkt in X und Z.
	Bauteil (Imaginäre Spitze) : Der Werkzeugweg wird auf das Bauteil berechnet und die Eilgangbewegungen des Zyklus (Übernahme und Verlust der Korrektur) und Zwischenzyklen können korrekt verwaltet werden, da wir wissen, wie das Werkzeug geführt wird. Diese Option ermöglicht die korrekte Programmierung von Schrupp- und Schlichtoperationen mit demselben Werkzeug. ( Schruppen Werkzeugweg in Imaginäre Spitze , Schlichten in Bauteil ). In einer solchen Situation wird empfohlen, die P-Punkt-Option direkt auf der Werkzeugseite zu erzwingen, um nicht 2 verschiedene Messpunkte für dasselbe Werkzeug zu haben. Nur anwendbar für Einstich Schlichten Zyklus

Das Werkzeug wird schneidend von vorne gezeigt.

Dieser Befehl ermöglicht Ihnen die Auswahl des Typs der Werkzeugradiuskorrektur.
Das Dropdown-Menü bietet:

1 Werkzeugradiuskorrektur wird verwendet.

Messpunkt Typ	Links		Mitte		Rechts		Mitte P
Imaginärer Punkt / Werkzeugmittelpunkt

2 Werkzeugradiuskorrekturen werden entsprechend der Profilrichtung verwendet.

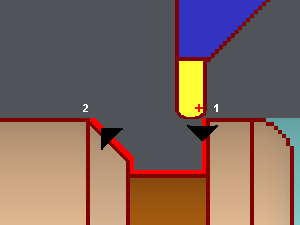

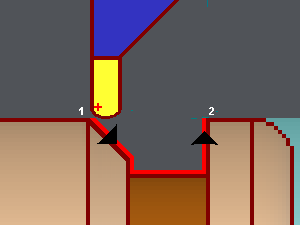

Der rechte Punkt wird gemessen, da das Profil rechts beginnt.	Der linke Punkt wird gemessen, da das Profil links beginnt.

2 Werkzeugradiuskorrekturen werden verwendet, aber Sie können den ersten Messpunkt wählen.

Messpunkt Typ	Links		Mitte		Rechts		Mitte P
Imaginärer Punkt / Werkzeugmittelpunkt

Dieser Befehl wird verwendet, um die Messpunkte des Werkzeugwegs zu definieren.

Es hängt von der gewählten Anzahl der Messpunkte ab.

Links : Die Korrektur wird links vom Werkzeug berücksichtigt (Spalten mit „Links“ on the above tables).
Mitte : Die Korrektur wird in der Mitte des Werkzeugs berücksichtigt (Spalten mit „Mitte“ on the above tables).
Rechts : Die Korrektur wird rechts vom Werkzeug berücksichtigt (Spalten mit „Rechts“ on the above tables).
