We can consider 2 ways to create toolholders in GO2cam:

  • 透過在「成型刀/刀庫」中繪製刀把

  • 透過在「夾持裝置/刀架」中匯入 CAD 刀把

繪製刀把

此方法在「成型刀/刀庫」環境中可用。由於近年來 CAD 交換品質的提升,這種方法越來越少見。

但您仍然可以繪製並建立 3 種刀把:

  • 透過 2D 輪廓的旋轉來建立銑削刀把,

  • 透過 2D 輪廓的旋轉來建立車削刀把,

  • 透過 2D 輪廓的拉伸來建立車削刀把。

對於其中每一種,您需要先繪製 2D 幾何圖形,然後將其定義為輪廓。一旦選取了輪廓,刀把就會被建立並儲存為 *.SYM 檔案。

建立規則:

  • 工作平面的原點是所建立元件的導引點,

  • 對於旋轉形狀,必須僅在 X+ 側繪製,且不得在旋轉軸上閉合幾何圖形,

  • 對於透過拉伸建立的形狀,形狀必須完全閉合。

旋轉刀把

匯入刀把

這種從 CAD 軟體匯入刀把的方法更為常見。


透過互動式軸系統,刀具、組件、機台等的建立流程變得更加順暢。

  • 箭頭 - 反轉所選軸的方向

  • 字母 - 允許將所選軸重新定位到不同的方向

  • 原點 - 允許將軸系統重新定位到另一個原點。

▶️ 觀看建立過程的影片。

Help  - Symbols Creation with Interactive axes-20250218-061726.png

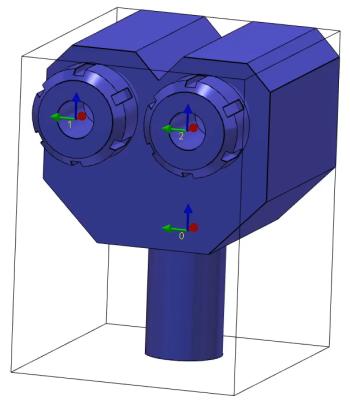

以下是從 CAD 匯入的幾個標準刀把範例;我們在後續頁面中詳細說明了該過程:
