簡介
本頁目標是說明如何建立車削刀片刀把。
|
|
|
透過互動式軸系統，刀具、組件、機台等的建立流程已變得更加流暢。
|
|
建立車削刀片刀把
說明是針對左切削刀片刀把。建立右切削刀片刀把的步驟相同。本頁的「右切削與左切削刀把的差異」中有兩者的範例。
|

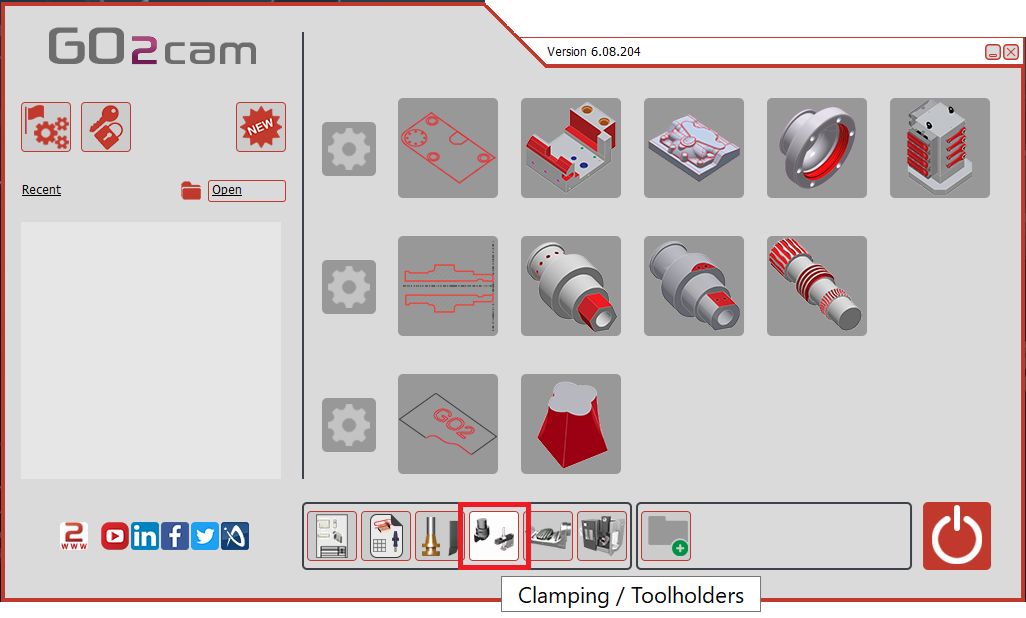

在首頁中選擇「夾持裝置/刀架」模組。
|
|
|
點擊 GO 按鈕 |
|
|

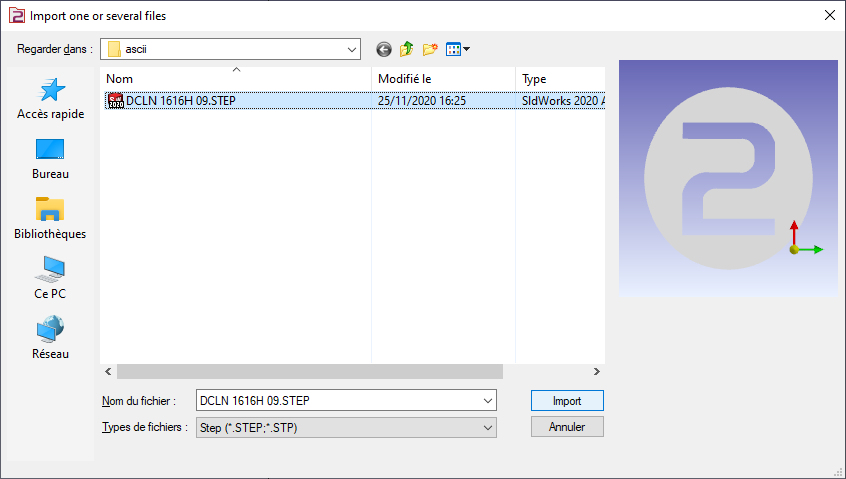

選擇要導入的檔案 |
|
|
選擇要套用到實體的導入選項。 點擊「套用」

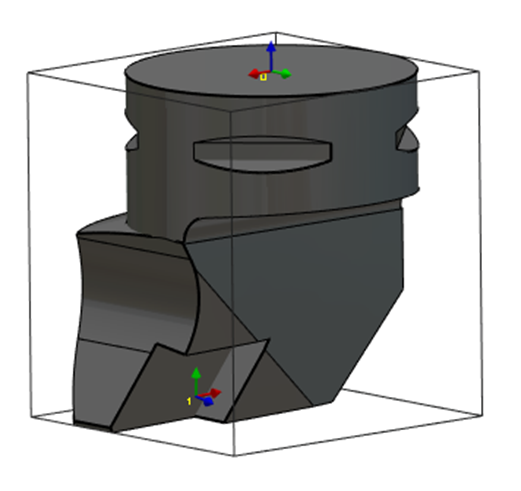

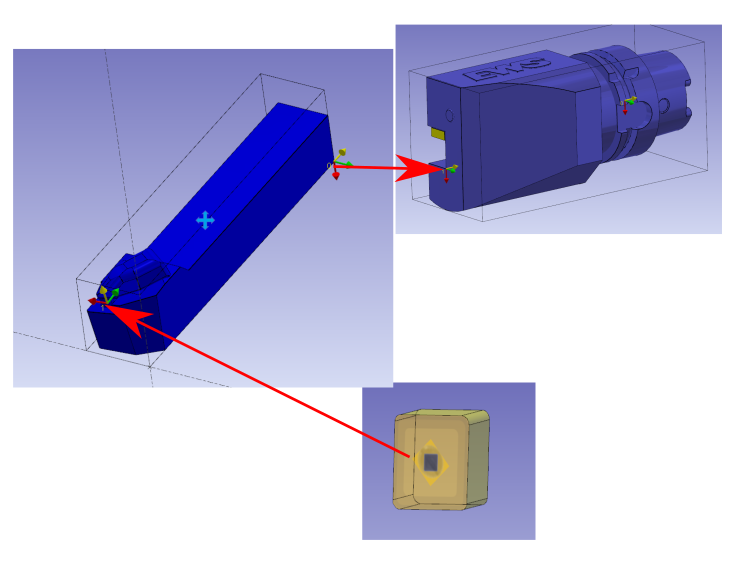

透過啟用，也可以從實體 CAD 檔案導入軸系統。 線架構導入 選項。 此功能對於透過資料庫（如 Sandvik 或 Iscar）導入 STEP 檔案來建立刀把特別有用。如右側圖片所示，它允許恢復軸系統以定位刀片，這對於車削刀具來說非常方便。 |
|
|
|
|
點擊「建立」標籤，然後點擊「刀架」選單 |
|
|
點擊建立軸系統的指令 |
|
|
選擇刀具以定義軸系統的位置 |
|
|

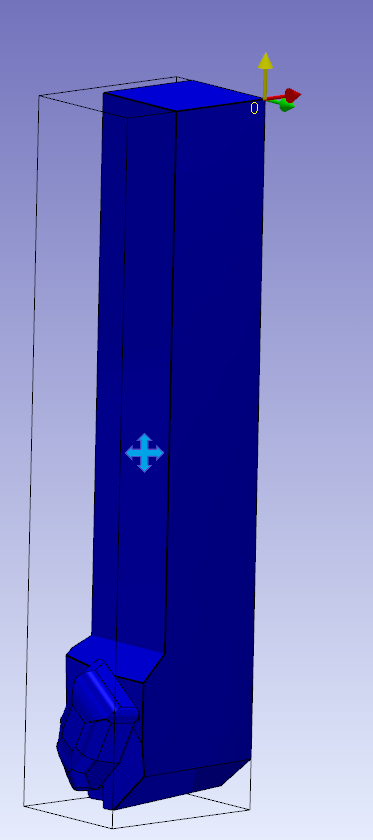

選擇曲面以定向 Z 和 X 軸，並點擊以定義軸系統。 參考座標 0 的軸系統定義了將安裝在前一個元件上的點。 點擊軸建立圖示並定位它，然後勾選「方向變更」指令以變更 Z 方向。 前一個元件可以是主軸或另一個刀架元件。 |
|
|

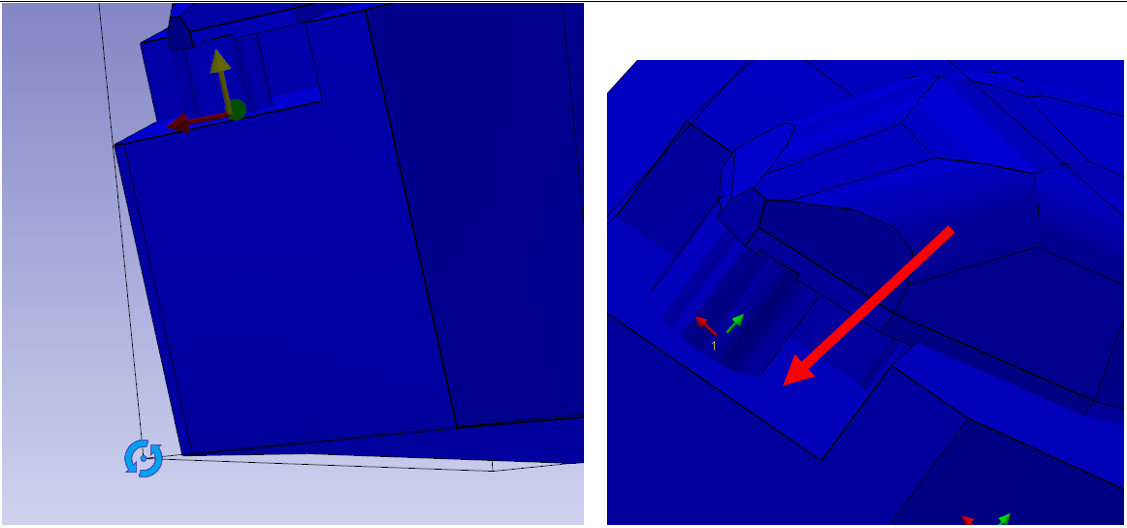

執行相同的指令來建立軸系統 1。它將是刀片的安裝位置。 請務必選擇正確的 Z 軸、X 軸和刀片中心。 |
|
|

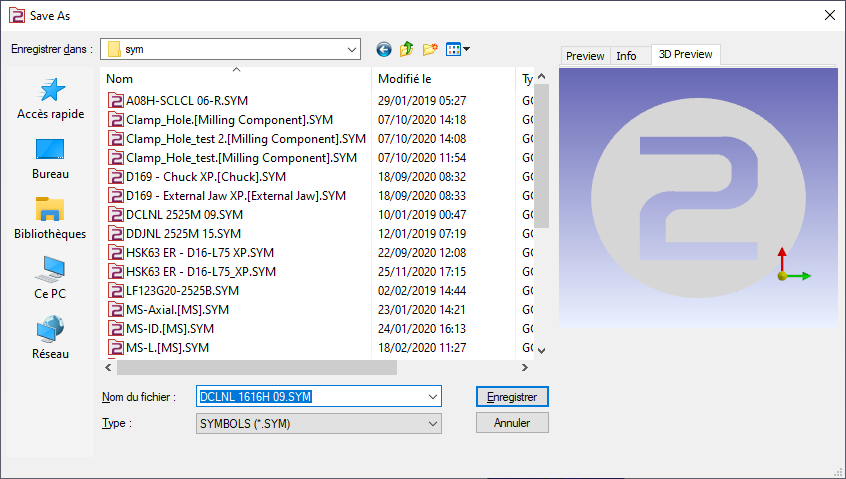

將檔案儲存到使用者的組件資料夾，以便在 GO2cam 中使用。 |
|
關於副軸刀片刀把的資訊
-
如果刀片刀把是為副軸建立的，請將其定義為主軸的刀片刀把。
-

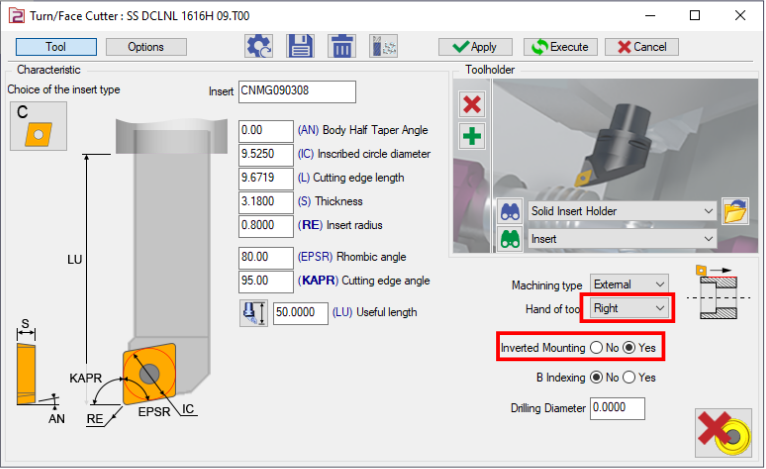

在使用它建立刀具時，必須將刀具方向變更為右切削配置，並且刀片安裝必須反向。
當刀具安裝在刀架上時，它會在其 Z 軸周圍自動旋轉 180 度。這會導致 Z 軸和 X 軸的方向相反。
右切削與左切削刀把的差異
在這兩種情況下，軸系統 0 都位於刀片刀把的相對角落。
Z 軸與刀片相對。
X 軸與切削的「法向」方向相對
|

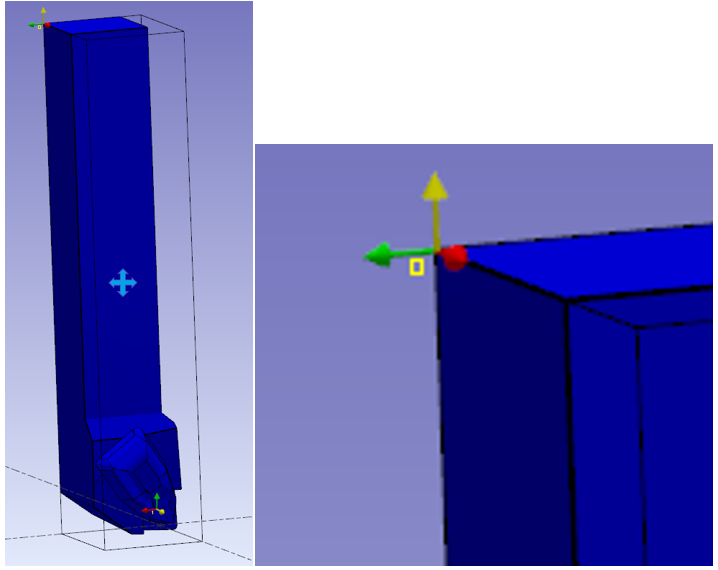

左切削刀把 |
|
|

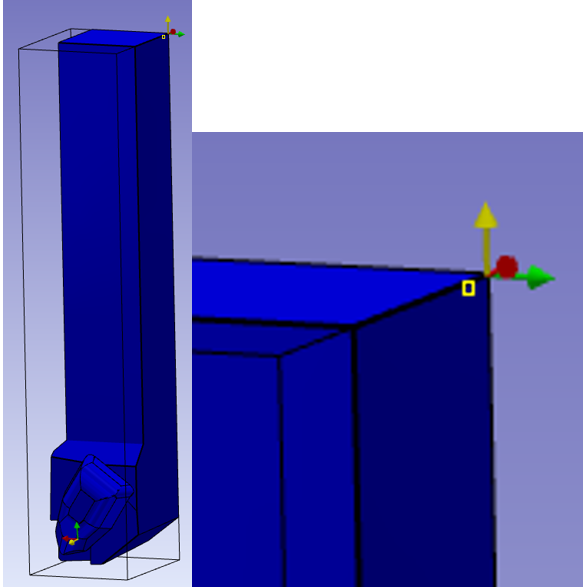

右切削刀把 |
|
重點
-

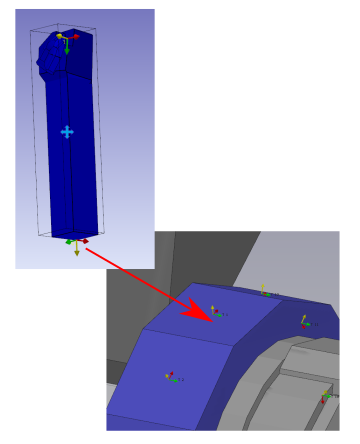

軸系統 0 是安裝在刀塔或刀架上的點。軸系統 0 與刀架的軸系統一致。Z 軸位於刀片刀把的軸線上。X 軸與加工法向方向相對。
-
如果刀具安裝在機台的刀架上，軸系統 0 的 Z 軸將反轉，X 軸將與刀架的軸對齊。
-
軸系統 1 的原點是安裝刀片中心的點。系統的 Z 軸是安裝刀片的曲面的法向。X 軸必須盡可能與軸系統 0 的 Z 軸方向相同。
|
|
