簡介
本頁說明如何建立單一銑削刀架。
|
|
|
透過互動式軸系統，刀具、組件、機台等的建立流程變得更加順暢。
|
|
建立銑刀刀架
|

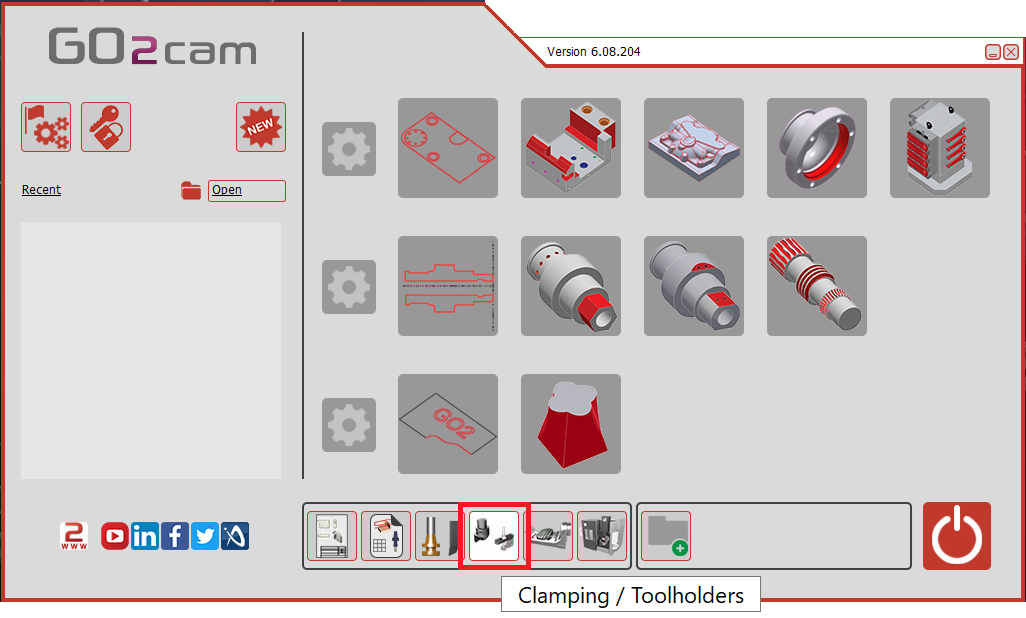

在首頁中選擇「夾持裝置/刀架」模組。
|
|
|
點擊 GO 按鈕 |
|
|

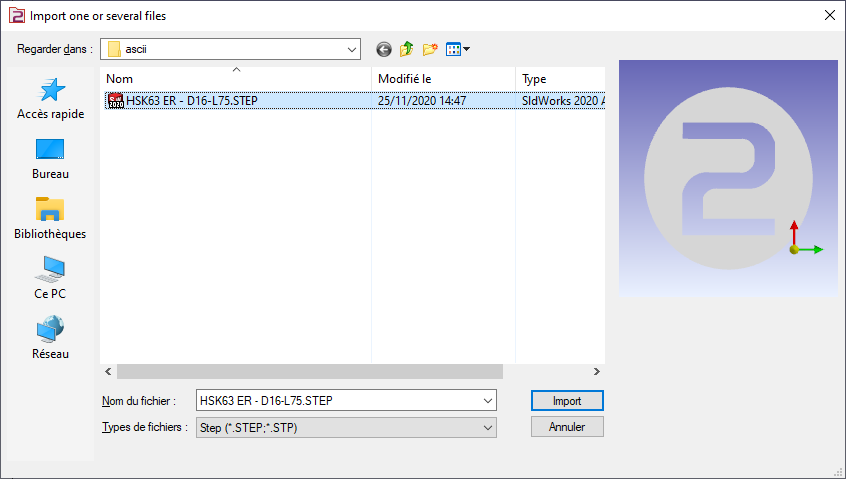

選擇要導入的檔案 |
|
|
選擇要套用到實體的導入選項。 點擊「套用」

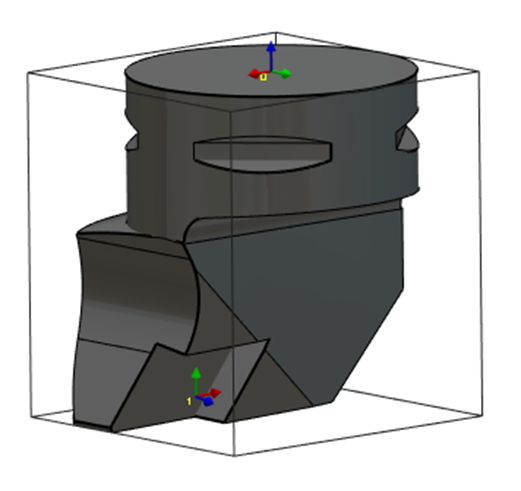

軸系統也可以透過啟用「 線架構導入 」選項從 CAD 實體檔案導入。 此功能對於透過導入 Sandvik 或 Iscar 等資料庫的 STEP 檔案來建立刀架特別有用。它允許恢復用於定位刀片的軸系統，如右側影像中車刀所示。 |
|
|
|
|
點擊「建立」標籤，然後點擊「刀架」選單 |
|
|
點擊建立軸系統的指令 |
|
|
選擇刀具以定義軸系統的位置 |
|
|

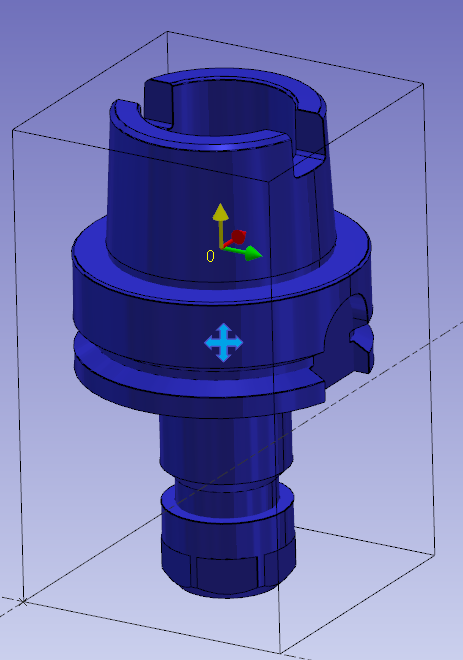

選擇將作為軸系統原點的曲面/點。 參考點 0 的軸系統定義了將安裝在前一個元件上的點。 前一個元件可以是刀具支撐架或另一個刀架組件。 有兩種方法可以添加軸系統： 使用 Ctrl + Shift 來選擇輪廓。 或者，選擇刀架的曲面，如紅色箭頭所示。選擇曲面時，請確保視圖已足夠放大。 |
|
|

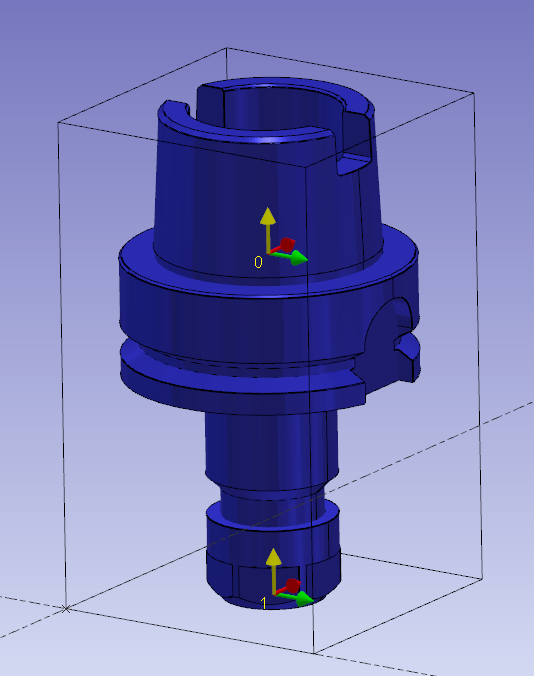

執行相同的指令來建立軸系統 1。它將是刀具或下一個元件的安裝位置。
|
|
|

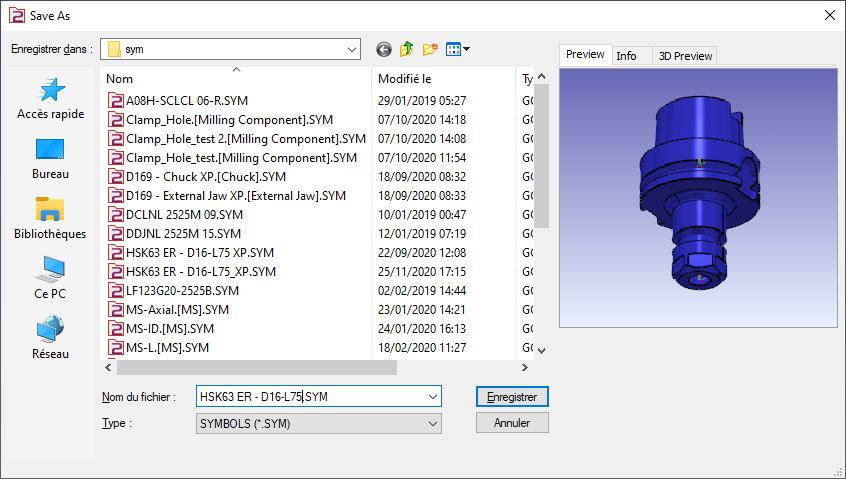

將檔案儲存到使用者的組件資料夾中，以便在 GO2cam 中使用。 |
|

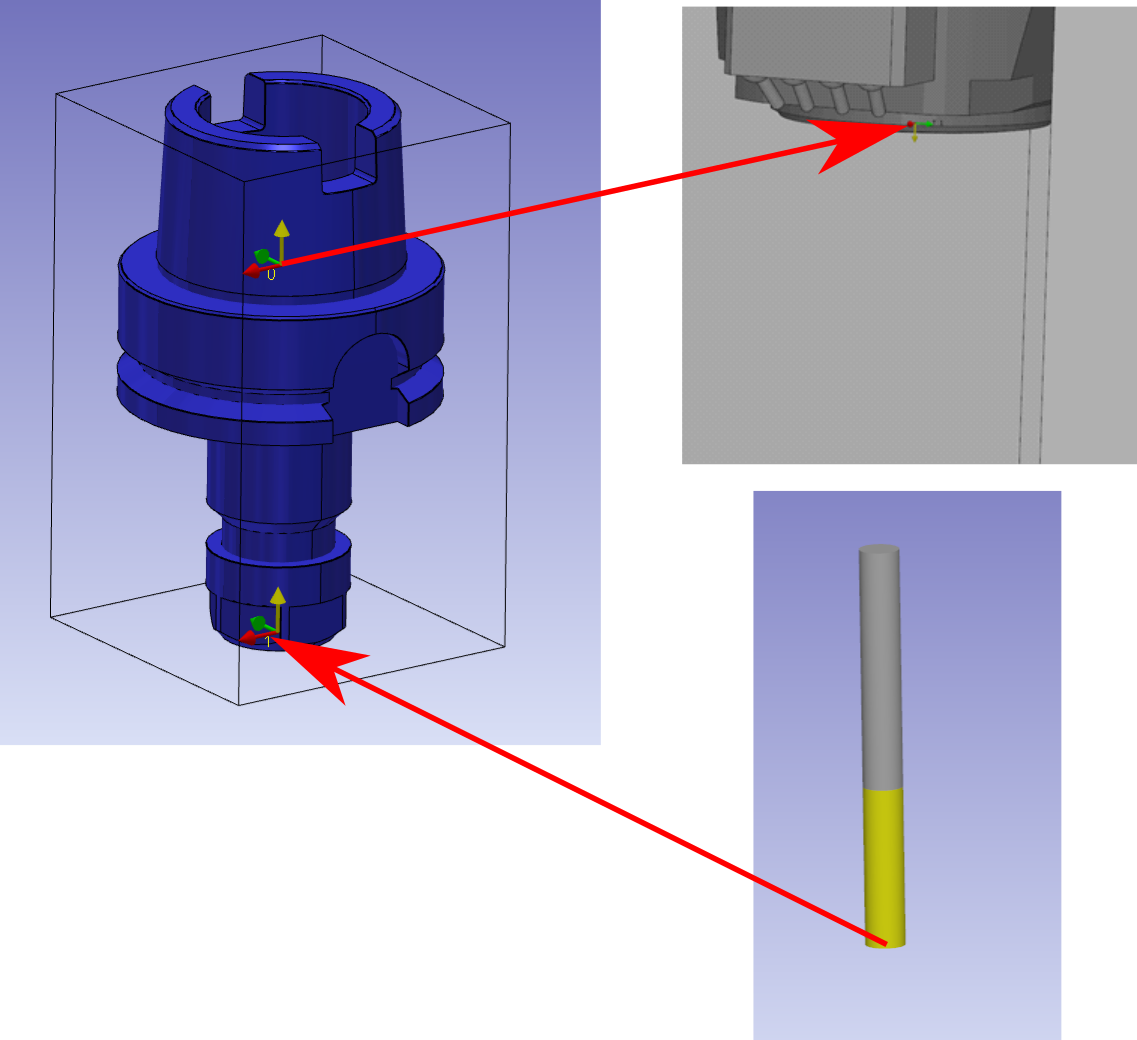

重點
-
軸系統 0 是安裝在主軸上的點。
-
軸系統 1 是刀尖安裝的點。
-
兩個軸系統的 Z 軸都指向主軸方向。
|
|
