簡介

本頁說明如何為車床建立多刀架。

▶️ 觀看頁面底部的影片: 點擊此處


透過互動式軸系統,建立刀具、組件、機台等的流程變得更加流暢。

  • 箭頭 - 反轉選取的軸方向

  • 字母 - 允許將選取的軸重新定位到不同的方向

  • 原點 - 允許將軸系統重新定位到另一個原點。

▶️ 觀看建立流程影片。

Help  - Symbols Creation with Interactive axes-20250218-061726.png

多刀架建立

在首頁中選擇「夾持裝置/刀架」模組。

點擊 GO 按鈕

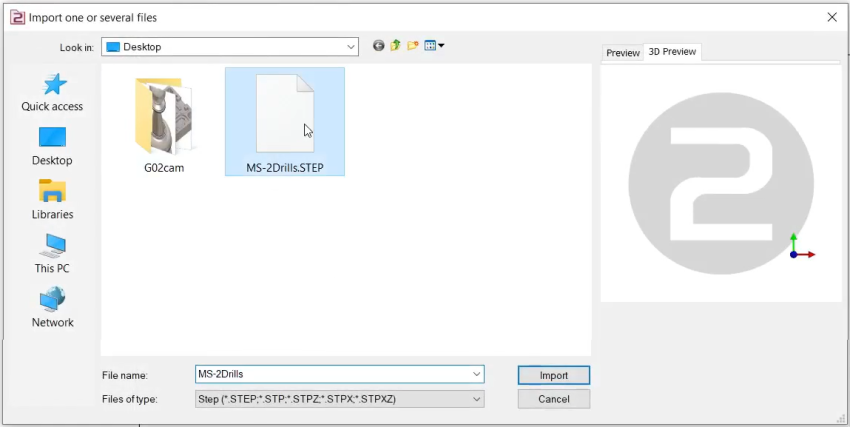

選擇要導入的檔案

選擇要套用到實體的導入選項。

點擊「套用」

也可以透過啟用 線架構導入 選項,從實體 CAD 檔案導入軸系統。

此功能對於透過 Sandvik 或 Iscar 等資料庫導入 STEP 檔案來建立刀架特別有用。它允許恢復軸系統以定位刀片,如右側影像中車刀所示。

點擊「建立」標籤,然後點擊「刀架」選單

點擊建立軸系統的指令

選擇要定義軸系統位置的刀具

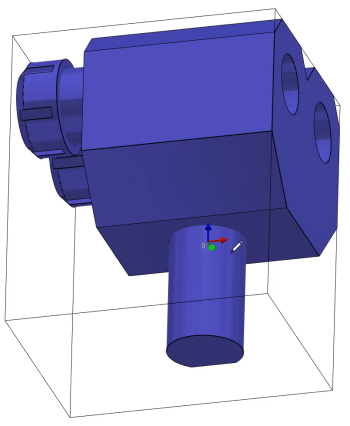

選擇曲面以定向 Z 和 X 軸,並點擊以定義軸系統。

參考點 0 的軸系統定義了將安裝在上一個元件上的點。

上一個元件可以是刀具支撐架或另一個刀架元件。

透過按住 CTRL + SHIFT 然後點擊圓弧邊緣,即可選擇圓的中心。

然後驗證。

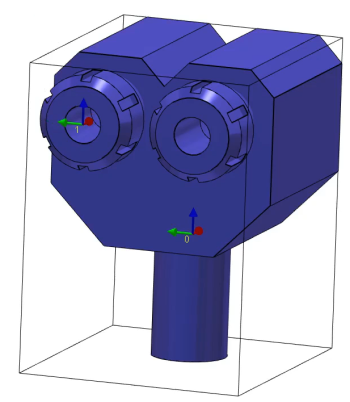

重複相同的指令來建立軸系統 1。它將是刀具或下一個元件的安裝位置。

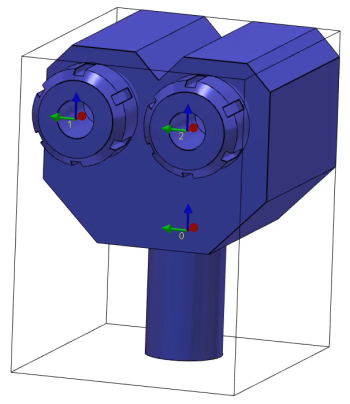

重複相同的指令來建立軸系統 2。它也將是另一個刀具或下一個元件的安裝位置。

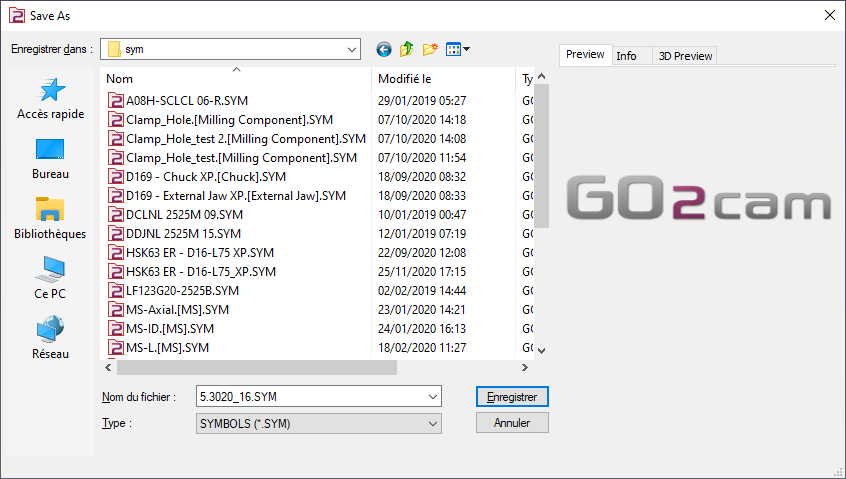

將檔案儲存到使用者的組件資料夾,以便在 GO2cam 中使用。

▶️ 觀看關於建立多刀車刀架的影片:
