定義

GO2cam 提供建立專用成型刀具與成型刀片的能力,以符號(*.SYM 檔案格式)儲存。

其建立指令位於「成型刀具/刀具庫」環境中。

成型刀具


成型鑽頭

成型刀片


成型螺紋刀片


旋風式螺紋刀成型刀片

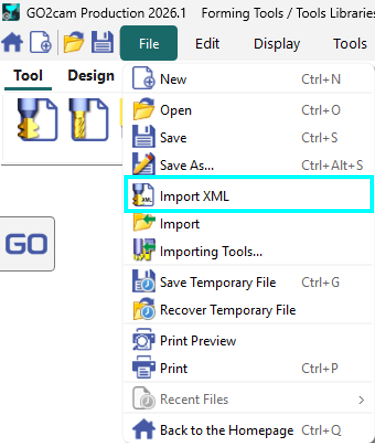

XML 刀具匯入: 現在您可以開啟並匯入 XML 刀具檔案 至「成型刀具與刀具庫」中,讓您直接修改。


建立規則

建立方法是定義元件的 2D 截面 ,此元件可在 GO2cam 中繪製或從 CAD 軟體匯入。下述方法適用於所有刀具及刀柄。

選單 線架構 匯集了建立幾何輪廓所需的 2D 指令。輪廓必須遵循特定規則:

  • 工作平面的原點是所建立元件的導引點,

  • 對於旋轉外形,必須只在 X+ 方向繪製,且不得在旋轉軸上閉合幾何圖形,

  • 對於由拉伸建立的外形,必須是完全閉合的。

專用刀柄

專用刀片

完整程序

所有類型的成型刀具和成型刀片的建立過程均相同。符號可以透過在特定環境中直接設計外形,或從加工完成的工件中提取外形來建立。

下方的兩個影片示範了如何建立用於車床溝槽加工的成型刀片。

▶️ 觀看成型刀片設計影片。

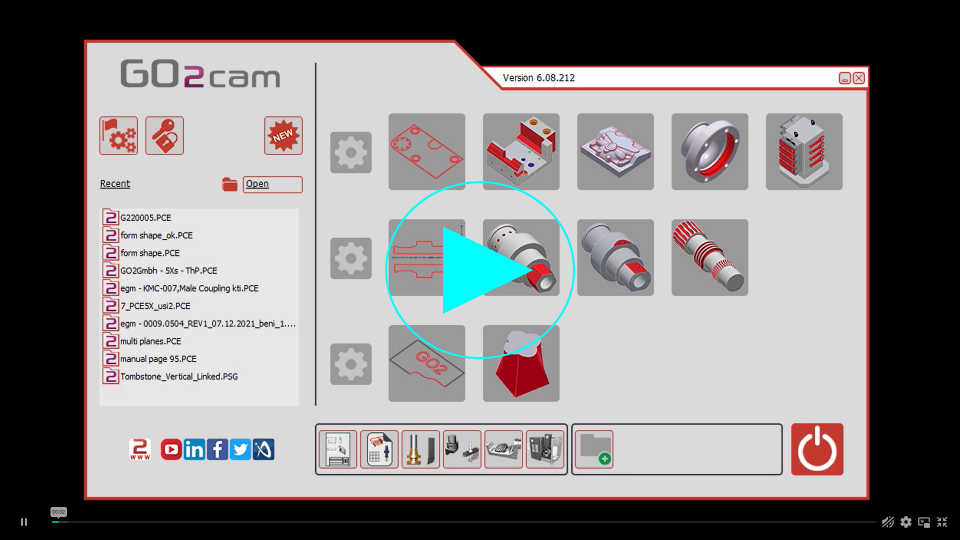

Form Tool - Process Creation.png
成型刀具 - 程序建立

▶️ 觀看從工件 CAD 模型恢復外形的影片。

Form Tool - From Workpiece.png
成型刀具 - 從工件

程序 用於走心式加工工具

在專用於符號建立的環境中:一個新功能, 走心式加工工具 可在「建立」選單下存取。

現在,走心式加工成型刀具的整個建立過程是一個精靈,建立步驟接續進行,使其更加無縫。

  • 匯入實體零件

  • 要啟動精靈,只需點擊 GO 按鈕。

  • 定義刀柄設定的參考 0 ;軸相對於機台 (規則:X 軸應指向遠離加工方向)。

  • 定義刀片導引點的參考 1 軸。 (規則:X 軸應沿著刀柄方向)。

  • 選擇刀片的側面以定義其輪廓,並定義刀片的厚度值。輪廓將根據給定的厚度值自動從刀片中減去,並重新定義為刀片銑刀。

  • 系統提示使用者將檔案資訊儲存為 .OUF 格式,位於 form 目錄下。

  • 刀具將自動生成並準備好使用。

已自動建立四個檔案:

  1. 刀具檔案:XX.T09

  2. XML 檔案:XX.OUF

  3. 附件檔案:XX.A64

  4. 符號檔案:XX.sym

▶️ 觀看新程序影片。

Help  - Tooling - Swiss machine form tool-20250219-111833.png
