簡介
本頁說明如何建立單刀車刀刀把。
|
|
|
刀具、組件、機台等的建立流程，透過互動式軸系統變得更加流暢。
|
|
建立車刀刀把
範例是為左刀片夾持器製作。您將在下方章節中找到右刀片夾持器和左刀片夾持器之間的差異。 ‘右刀片夾持器或左刀片夾持器刀把之間的差異’ 下方。
|

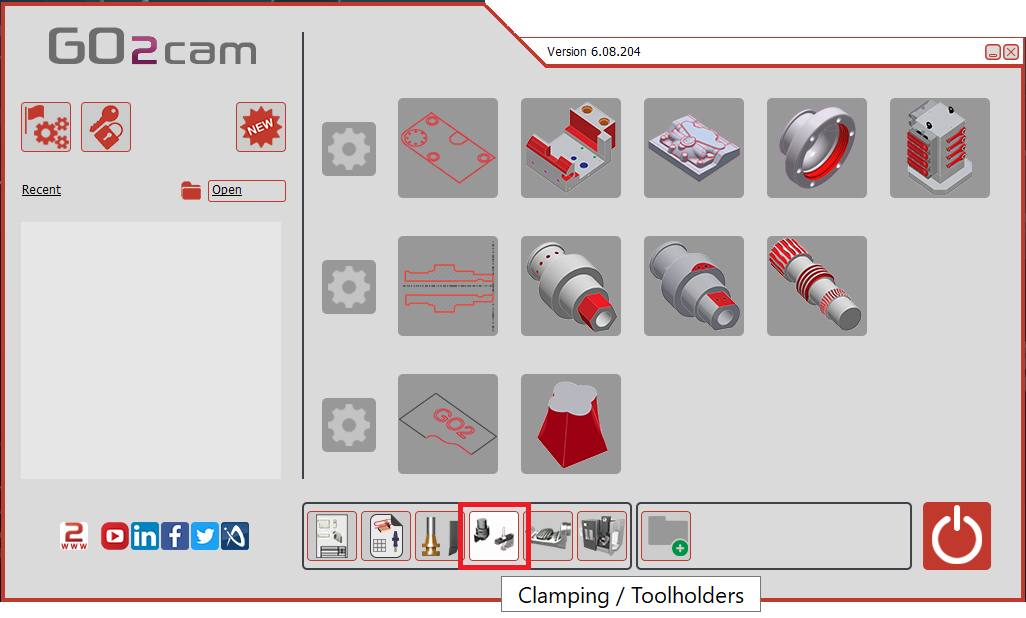

在首頁中選擇「夾持裝置/刀架」模組。
|
|
|
點擊 GO 按鈕 |
|
|

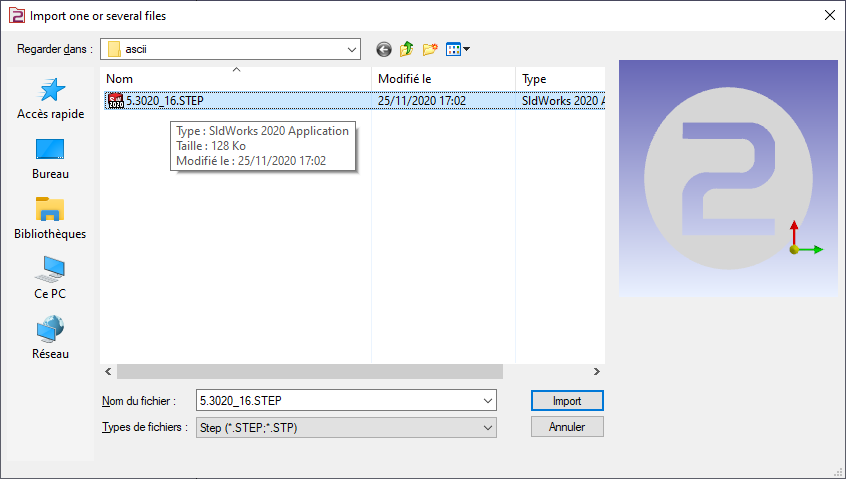

選擇要導入的檔案 |
|
|
選擇要套用到實體的導入選項。 點擊「套用」

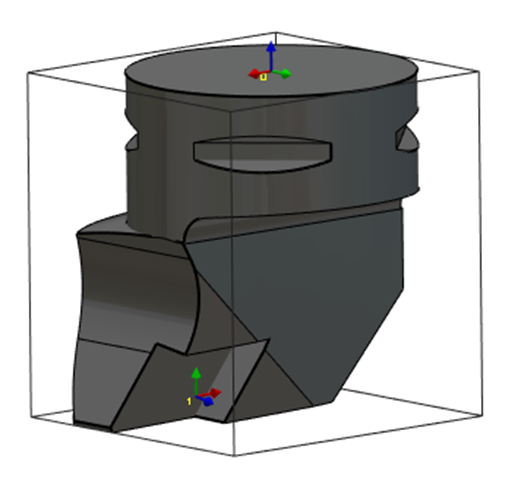

軸系統也可以透過啟用「 線架構導入 」選項，從實體 CAD 檔案導入。 此功能對於透過匯入 Sandvik 或 Iscar 等資料庫的 STEP 檔案來建立刀把特別有用。它允許恢復用於定位刀片的軸系統，如右側影像中車刀所示。 |
|
|
|
|
點擊「建立」標籤，然後點擊「刀把」選單 |
|
|
點擊建立軸系統的指令 |
|
|
選擇刀具以定義軸系統的位置 |
|
|

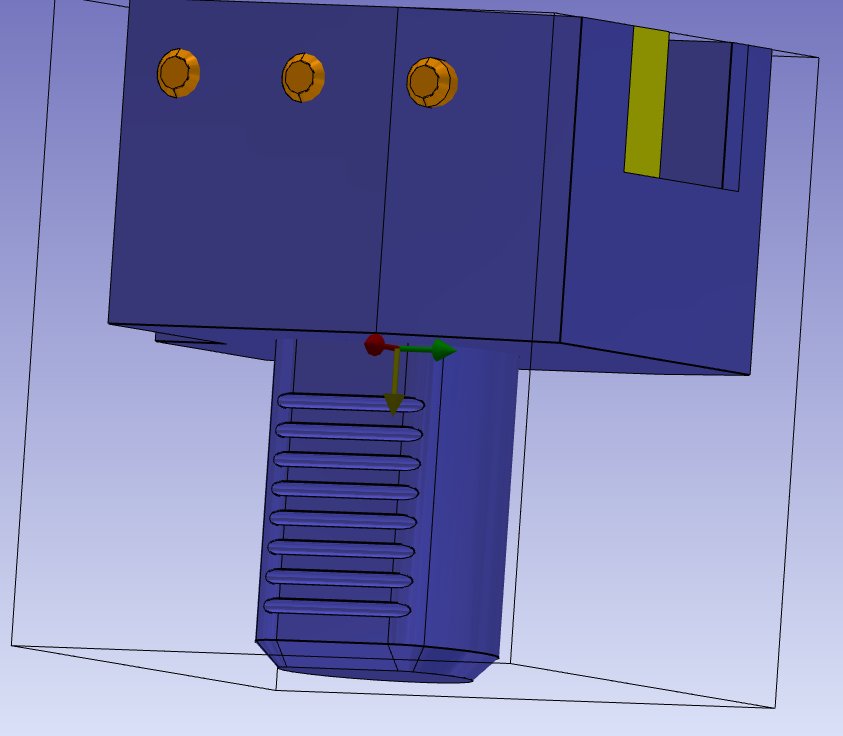

選擇曲面以定向 Z 和 X 軸，並點擊以定義軸系統。 參考點 0 的軸系統定義了將安裝到前一個元件上的點。 前一個元件可以是刀具支撐架或另一個刀把元件。 可以透過按下 CTRL + SHIFT 然後點擊圓弧邊緣來選擇圓的中心。 勾選「方向變更」指令以變更 Z 方向。 |
|
|

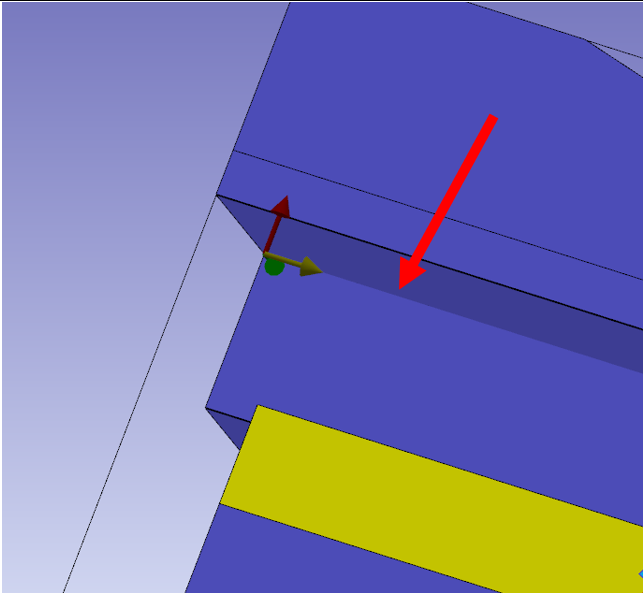

執行相同的指令來建立軸系統 1。它將是刀具或下一個元件的安裝位置。 然而，對於 Z 方向的變更，請點擊插入軸的選擇，然後選擇紅色箭頭所示的線。然後使用原點選擇指令圖示將軸放置在正確的位置。 |
|
|

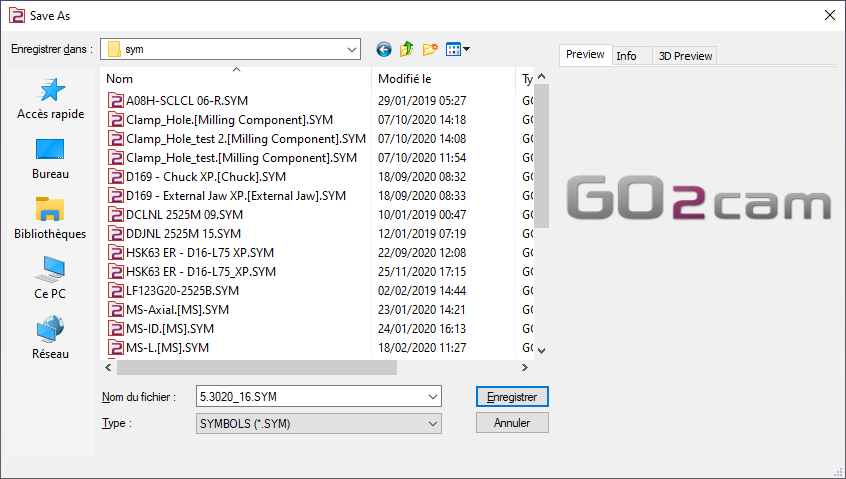

將檔案儲存到使用者符號資料夾，以便在 GO2cam 中使用。 |
|
右刀片夾持器或左刀片夾持器刀把之間的差異
差異僅在於軸系統 1 的位置。
|

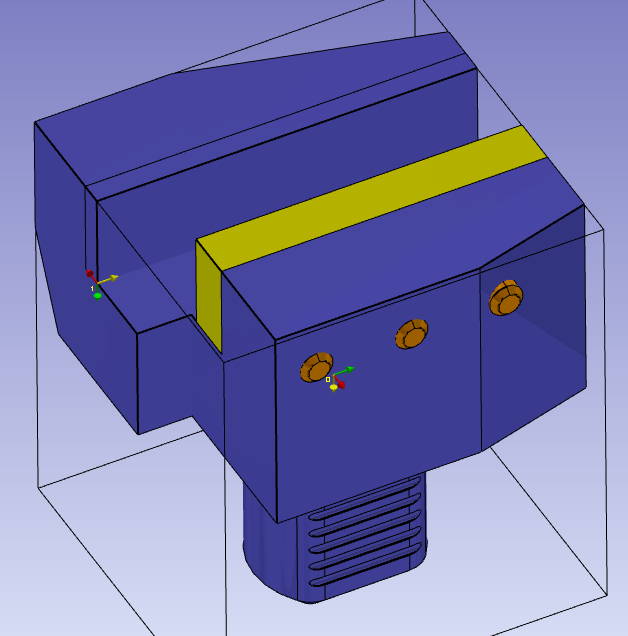

左刀片夾持器刀把 |
|
|

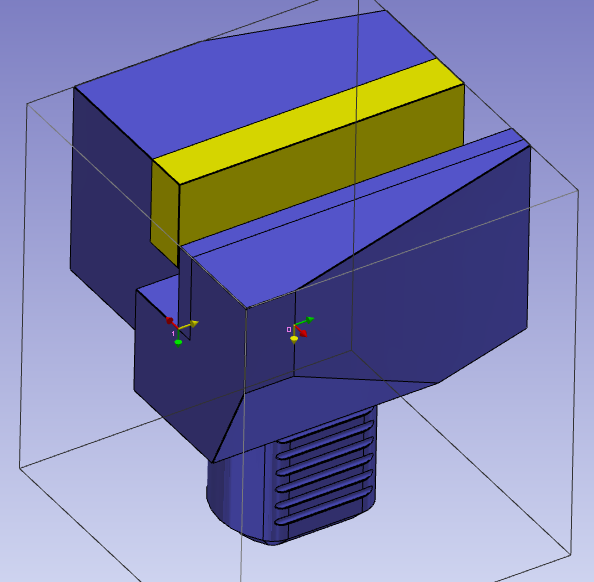

右刀片夾持器刀把 |
|
重點
-

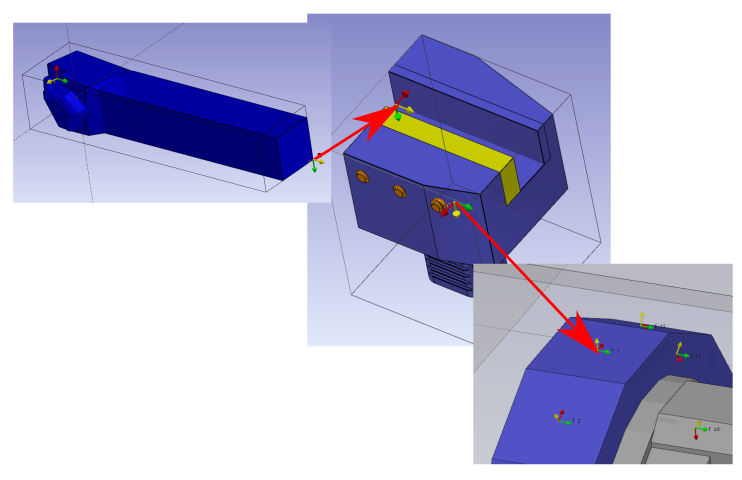

軸系統 0 是安裝在刀塔或刀把上的點。軸系統 0 與另一個刀把的軸系統一致。
-

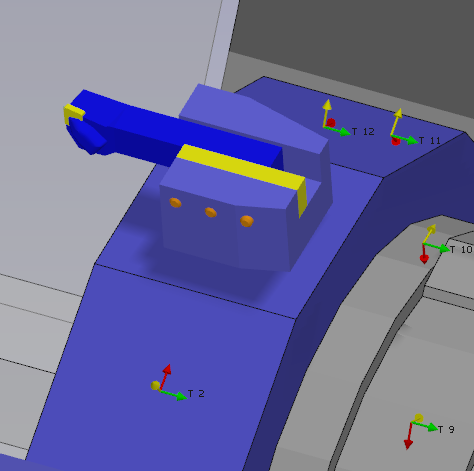

如果刀把安裝在機台的刀具支撐架上，則軸系統 0 相對於刀具支撐架是對稱的。
-
軸系統 1 是下一個實體將被安裝的點。它與下一個元件的軸系統一致。
|
|
