“编辑元素”命令可用于修改已设计的几何元素。

几种访问“ 编辑元素 ’:

• 在“编辑”文本菜单中选择“编辑元素”

• 右键单击所选元素，然后在弹出菜单中选择“编辑元素”

• 右键单击背景，在弹出菜单中选择“编辑元素”，然后单击要修改的元素。

带有名称的几何实体在编辑期间会显示其名称。

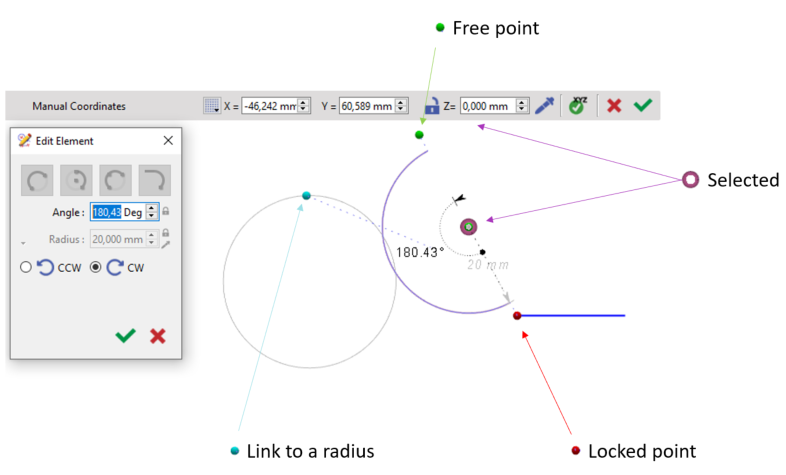

2D 几何体中元素之间的参数化关系由一系列点定义，这些点可以被操作以修改实体，如下所示：

链接 [ 蓝色 ]

链接到另一个半径，并将反映原始半径的任何更改。通过单击选中时的锁定图标可以断开此链接。

锁定点 [ 红色 ]

所有其他点都链接到的初始点。移动此点将移动整个结构。

选中 [ 紫色轮廓 ]

当前选中的点。

自由点 [ 绿色 ]

可以自由移动，而不影响其他点。

1. 右键单击要编辑的元素

2. 选择 编辑元素 .

3. 输入 新的值在 半径字段 .

4. 点击 绿色勾号 进行验证。

您可以观看有关编辑圆弧半径的视频：

您可以观看有关编辑圆角的视频：

从 V6.11 开始，一个 正在编辑的元素 和 元素在 之后是不同的。这些颜色可以在“工具”>“选项”>“主题”中由用户定义。

有关更多信息，请查看页面 主题 .
