介绍

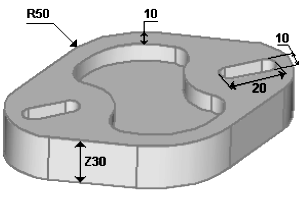

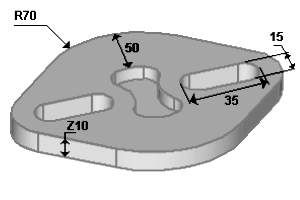

GO2cam 是完全参数化的，这意味着您可以：

  • 轻松创建零件系列，

  • 修改尺寸，

  • 进行原型制作等。

零件的设计方式对于零件是否可修改非常重要：如果一个元素被修改，平行、同心、相切约束将被遵守，因此所有与其关联的元素也会被修改。

参数化草图示例

本章的目的是教您参数化设计的基础知识。

我们将在这里向您展示如何设计一系列简单的零件。

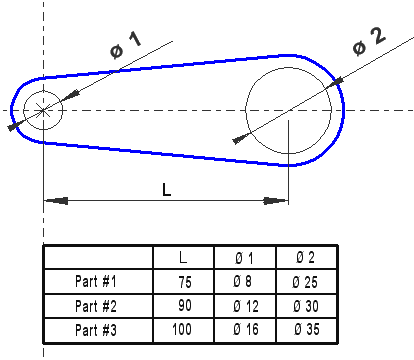

在以下示例中，3 个尺寸很重要。

  • 的 中心距 2 个孔，称为 L。

  • 的 直径 的 2 个孔。

要设计一个参数化零件，所有几何元素必须彼此之间存在链接。

这些链接是机械约束，例如平行、相切、同心等。

我们将在下面向您展示如何分步构建此零件以及如何稍后修改它。如果您愿意，可以在 GO2cam 中重现它。

设计

进入 GO2cam 并通过为零件命名来开始绘图：例如，零件 #1。

说明

图像

步骤 1：

Click Circle Creation, click on 预定义圆 [1] command.

单击 轴的交点

在对话框中输入 4（半径），然后 输入 .

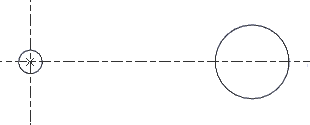

步骤 2：

预定义圆 命令仍然激活。

通过其坐标创建中心： X=75, Y=0 .

输入 12.5 作为半径值。

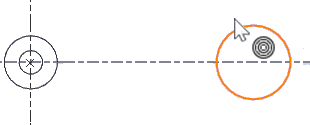

步骤 3：

预定义圆 命令仍然激活。

单击已创建的一个孔， 上下文光标 表示 同心度 （）。输入 5 毫米作为偏移值。

对第二个孔重复相同的操作。

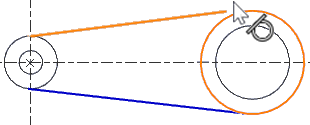

步骤 4：

单击 线段 命令。

依次显示您刚刚创建的两个外圆，上下文光标表示相切（）。

重复这些操作 2 次以创建顶部和底部的线段。

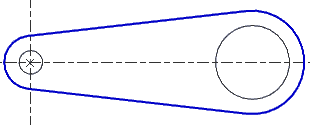

步骤 5：

单击 绘图 命令。

Pass the cursor on the 2 outside circles and click when the automatic GO2cam suggestion is correct.

零件完成。

修改

零件完成后，使用 Ctrl+S 键保存当前作业，然后转到 文件, 另存为 … 并为您的零件选择另一个名称（例如 零件 #2 ）。现在您可以修改零件了，没有什么比这更简单了！

转到 编辑 ，然后选择 编辑元素 （快捷键是 Ctrl+H ）。单击您创建的第一个圆，您可以在对话框区域修改其特性。将直径修改为 12。对第二个圆执行相同操作，修改 X 位置（对于 L 值）和直径。第二个零件完成！

您可以对第三个零件重复相同的操作。

如果零件不是按照我们教您的方式设计的，修改是可能的，但整个形状不会移动并遵守零件的拓扑结构。
