介绍

GO2cam 提供了一个独特且强大的功能——几何公差设定。

其原理是创建一个轮廓并对其进行公差设定，而不修改原始形状。可进行公差设定的轮廓可以基于任何类型的几何图形，2D 或实体，在 GO2cam 中绘制或从任何 CAD 软件导入。

公差设定功能可用于铣削加工，也可用于 线切割 .

公差设定命令主要有两个目的：

以下示例将介绍这些 2 种功能 :

精度：

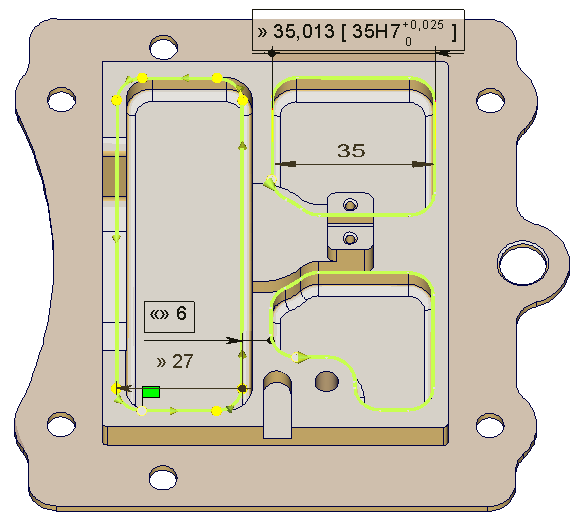

右上角的型腔宽度为 35 毫米。这是控制检测到的值。图纸规定一般公差为 H7。

通过公差设定，您可以将此值应用于尺寸，并选择加工平均值。在这种情况下，值为 35.0125 毫米。

拓扑：

型腔之间的壁实际为 6 毫米（根据图纸读取）。在模型中，值为 5 毫米。

您可以在公差设定菜单中修复此错误。整个型腔被移动，其宽度（27）未被修改。

我们想重点介绍 GO2cam 中公差设定的强大功能。这些选项在 CAD/CAM 市场是独一无二且专有的！

我们都知道设计和制造部门之间沟通不畅是多么困难。从机械师的角度来看，设计师并不总是考虑到加工的限制！

一个典型的例子是公差的定义。GO2cam 将通过提供简单自动的公差设定工具来帮助您解决这个重要问题。

无需重新定义公差，只需几次点击即可完成，加工将考虑设计者定义的公差！

原理很简单：就像您要定义一个新公差一样。

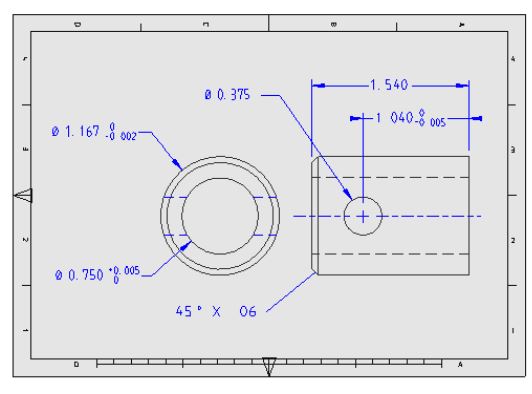

首先，定义轮廓，选择公差类型（线性、角度或圆形），然后单击 已公差化 元素。在您应该定义公差本身时，双击图纸上已定义的 CAD 公差，GO2cam 将直接恢复这些值！

您可以观看关于恢复 CAD 公差的视频：

CAM 技术人员导入 CAD 模型时遇到的最大问题之一是，他们被迫修改许多已进行公差设定的几何图形。原因是 CAD 模型始终是根据公差的标称值设计的！

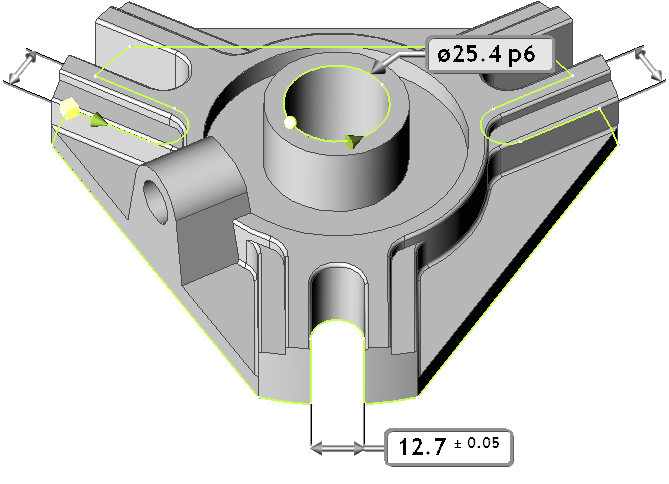

以一个具体的例子来说明：右侧实体零件的孔公差为 25.4P6。

下公差为 -0.031，上公差为 -0.018。

因此，用标称值 25.4 绘制的几何图形根本是错误的！它超出了公差范围！

使用 GO2cam，您可以轻松修改尺寸，并选择根据下限值、上限值或平均值进行加工！

谁没问过这个问题：在我的 CAD 系统中，我能按公差的平均值绘图吗？答案是不能，但 GO2cam 使您能够在加工形状时考虑平均公差值！

在以下示例中，我们选择将尺寸定义为平均值。此值 7.55 将用于加工。

您可以观看关于圆形公差设定的视频：

公差设定模块还允许在必要时修改零件的拓扑。

从 CAD 图纸读取的尺寸与实际几何值可能不同。公差设定将使您能够遵守实际尺寸，而无需修改几何图形，这可能很困难或不可能。

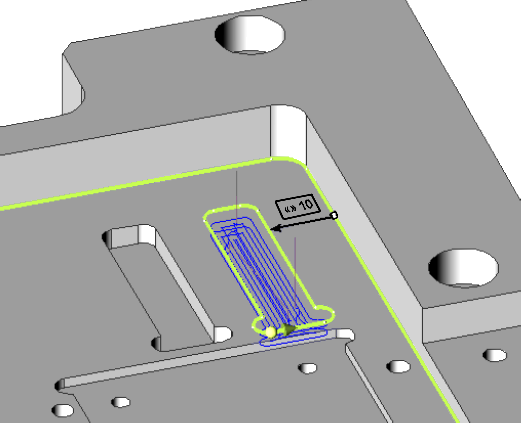

例如，您可以移动使用实体识别命令定义的孔。只需定义面边缘与孔之间的“公差”并更改尺寸。孔将被移动并将在其新位置进行加工，而无需修改几何图形本身。

公差应用于轮廓，而不是直接应用于几何图形。这意味着我们不会修改从 CAD 部门或客户收到的原始 CAD 模型。

优点是能够根据需要多次修改公差值。

您可以应用加工并在之后修改公差，历史记录将被保留。
