通用规则
工作平面
当您进入 GO2cam 时，屏幕上的两条线是 参考平面的 X 和 Y 轴 。这是在铣削和电火花加工中开始绘图的默认平面。在车削加工中，坐标系不同，根据 Z 和 X 轴 ，并且默认平面称为 旋转平面 。坐标显示在屏幕底部的状态栏上。
您将在该平面上开始绘图，如果需要其他平面，您可以轻松创建它们。有关平面的更多详细信息： 点击此处 .
设置
您可以在软件配置中选择单位（主页上的 GO2cam 徽标或工具/选项）
-
选择数值系统：公制或英制
-
定义单位：微米、毫米、厘米等。
-
定义小数点后的位数

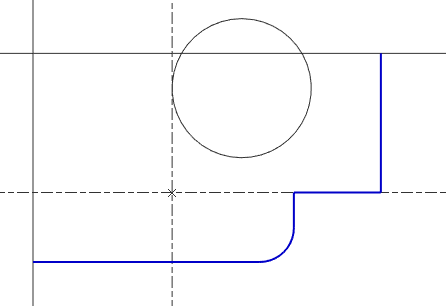

属性应用于元素的颜色和属性（线型、粗细等）是您在 属性管理 . 中选择的。当前颜色在状态栏中可快速访问。 无边界元素（线、圆）具有特殊行为：它们也具有颜色，但显示为 黑色 颜色。此选项可以在 工具 / 选项 / 显示 中更改，然后取消选中“ 无边界元素的单一颜色 ”复选框。然后您将看到无边界元素以其“真实”颜色显示。 |
|
当您绘制或定位任何类型的元素（线框或实体）时，可以通过按住 网格 Ctrl 键 来调用 。此网格可以更轻松地根据预定步距定位元素。默认步距值为 5 毫米（和 5°），但您可以定义自己的网格步距：右键单击背景以访问弹出菜单，然后选择 网格。
|
|
上下文光标
为了帮助您进行机械约束绘图，GO2cam 提供了一个上下文光标。该光标根据显示的元素类型而变化，使绘图快速简便。
下表是光标符号列表。添加了一些注释来解释光标外观变化的具体情况。
|
符号 |
含义 |
解释 |
|
点或元素端点 |
创建直线和圆弧：元素通过该点。 创建圆：该点是圆心。 |
|
元素交点 |
创建直线和圆弧：元素通过该点。 创建圆：该点是圆心。 |
|
线段中点 |
获取它： Ctrl + Shift + 左键单击 在线段上。 |
|
圆弧或圆的圆心 |
获取它： Ctrl + Shift + 左键单击 在圆和圆弧上。 |
|
平行 |
创建直线：与选定直线或选定线段平行。 |
|
垂直 |
创建线段：与选定直线或选定线段垂直。 |
|
相切 |
创建直线或线段：与圆和圆弧相切。 创建圆弧：与任何元素相切。 创建圆：与直线元素相切 创建圆：与圆弧和圆相切（但前提是圆心已创建，除非显示同心光标）。 |
|
同心 |
创建圆：与圆或圆弧同心。 |
|
角度增量 |
当您创建一条通过某点的直线时，您可以定义该直线与另一条直线或线段的角度增量。 |
|
相同半径值 |
创建两点圆弧时，在定义其半径时，您可以单击另一个圆弧或圆以恢复半径值。 |
|
操作失败 |
|
