实体菜单分为 6 个子菜单：

创建

基于线框几何（拉伸、旋转等）和标准形状（球体、圆柱体等）创建实体几何体。

修改

组合实体（并集、差集等）、精加工（通过添加圆角和倒角）和变换（锥度、偏移等）。

面

对面的特定操作命令（创建、延伸、分离、面删除、孔删除、停止面）。

线框

这些命令用于边缘提取、分析、模型识别以及基于模型的 2D 实体创建。

特征

实体分析、孔识别以及标准孔和用户孔的创建。

导入修复

原理

1. 您有几种创建实体的方法：

2. 仅使用线框，

3. 使用预定义形状（长方体、圆柱体、球体、圆锥体、圆环体）

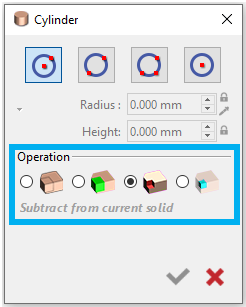

布尔运算 您也可以混合使用这两种方法来创建实体。 创建实体时，当创建第二个实体时， 组合 命令将可用，允许您 使用并集、差集或交集等操作 组合实体，同时还可以创建独立实体。

我们还为不同的过程分配了 颜色编码 颜色编码（并集： 绿色 / 差集： 红色 / 交集： 蓝色 ).

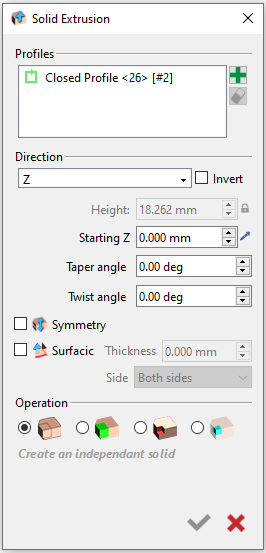

使用 实体拉伸 或 实体旋转 命令从 2D 创建 3D 形状。

当屏幕上有线框几何体时， 实体拉伸 拉伸

您可以 命令可用。 拉伸轮廓线以创建实体，并定义实体是 对称 还是 曲面 .

。布尔运算也在此处提供，以便更快地操作实体。

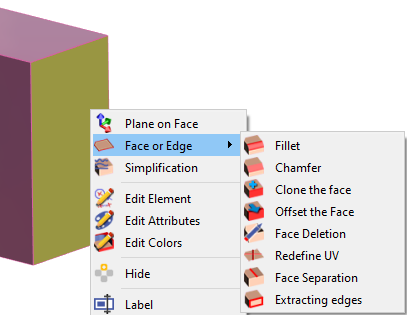

您可以 编辑实体 通过执行 右键单击面或边缘 并获得多个可用命令：

面上的平面 ：允许您从选定的面创建工作平面。

面或边缘 ：有一系列命令用于修改选定的边缘或面。

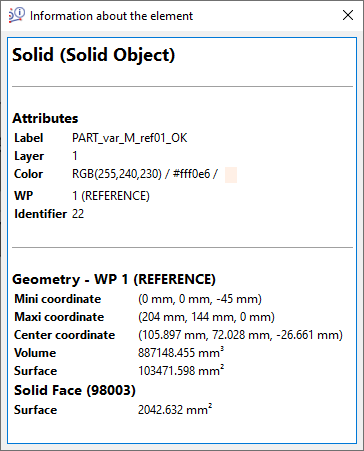

通过执行 右键单击 来访问实体的实体信息，以获取关于 整个实体表面 或仅 实体面 的信息，如下图所示。

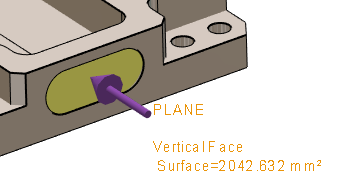

表面信息也可通过 控制 命令获得，如下所示。

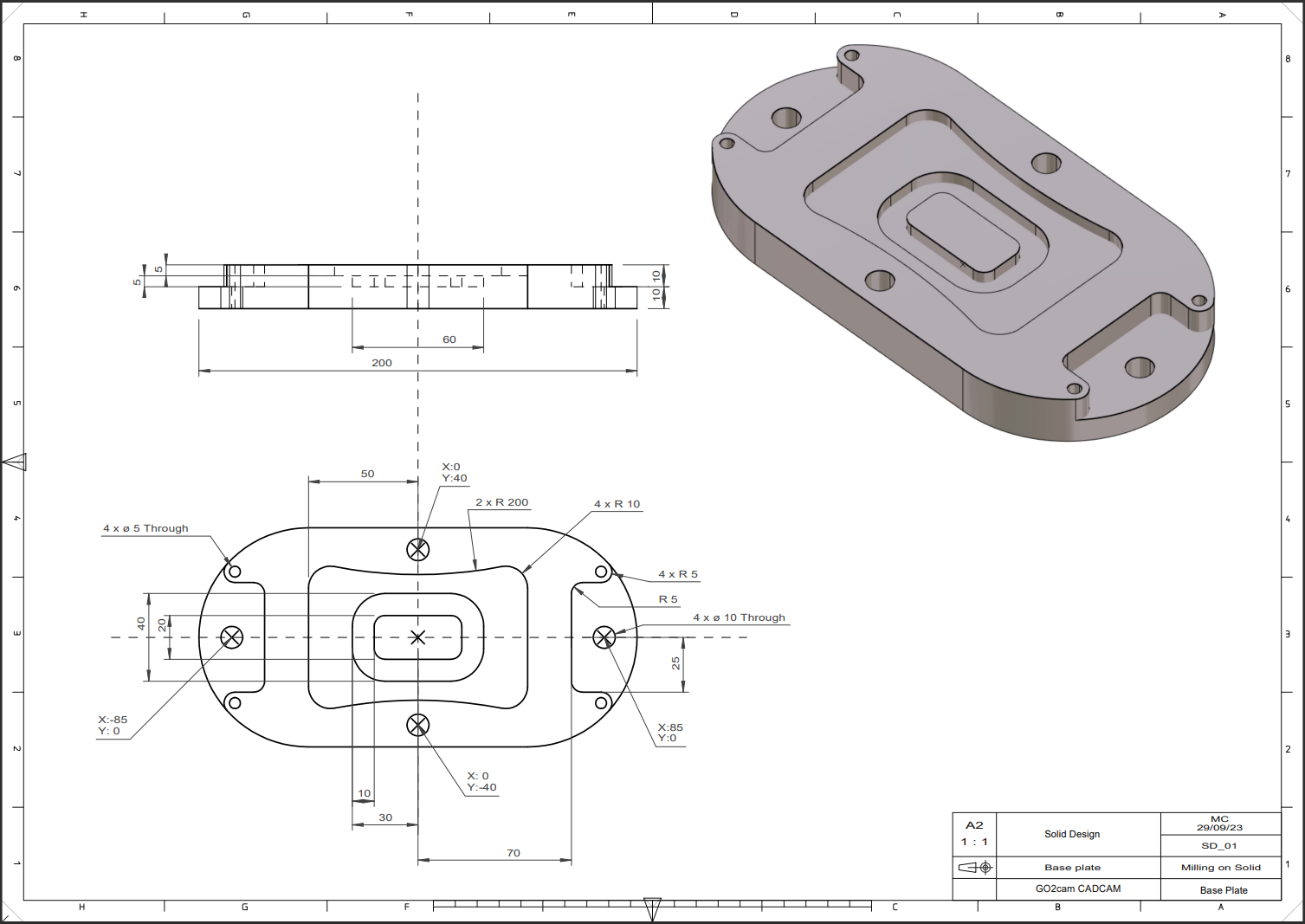

底板

此视频介绍了仅使用线框创建实体，使用了以下命令：

圆、线、绘图、中心键形、矩形、圆角、复制几何体、实体拉伸、移动几何体、布尔运算

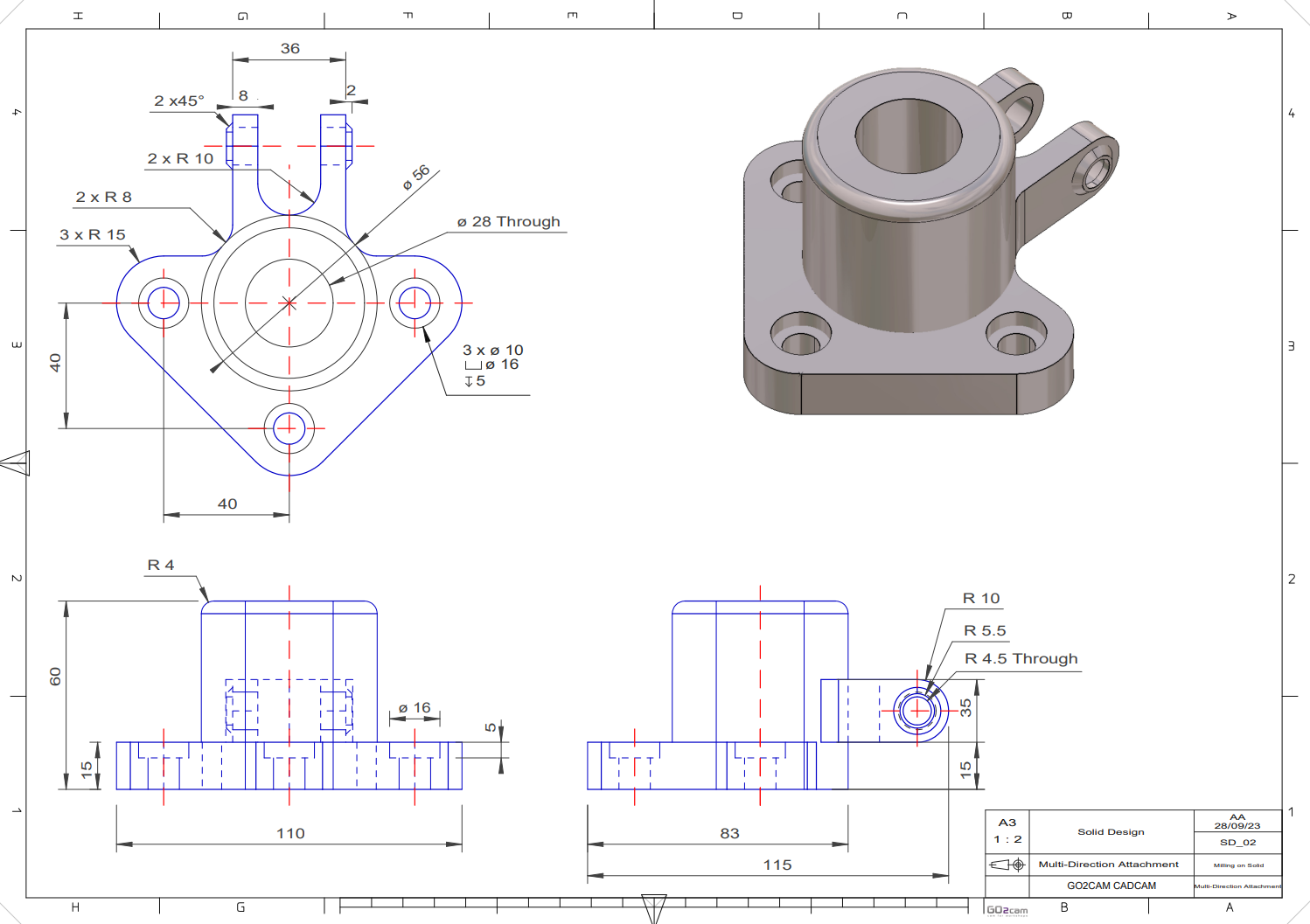

多尺寸附件

此视频介绍了使用以下命令混合使用线框创建实体：

圆柱体、布尔运算、面上的平面、实体拉伸、曲面
