We can consider 2 ways to create toolholders in GO2cam:

  • 通过在“成型刀/刀库”中绘制刀架

  • 通过在“夹持装置/刀架”中导入 CAD 刀架

绘制刀架

此方法在“成型刀/刀库”环境中可用。由于近年来 CAD 交换质量的提高,这种方法越来越少见。

但是,您仍然可以绘制和创建 3 种类型的刀架:

  • 通过 2D 轮廓旋转创建铣刀刀架,

  • 通过 2D 轮廓旋转创建车刀刀架,

  • 通过 2D 轮廓拉伸创建车刀刀架。

对于每种刀架,您需要先绘制 2D 几何图形,然后将其定义为轮廓。选择轮廓后,将创建刀架并保存为 *.SYM 文件。

创建规则:

  • 工作平面的原点是所创建元素的引导点,

  • 对于旋转形状,必须仅在 X+ 侧绘制,并且不得在旋转轴上闭合几何图形,

  • 对于通过拉伸创建的形状,形状必须完全闭合。

旋转刀架

导入刀架

从 CAD 软件导入刀架的方法更为常见。


通过交互式轴系统,刀具、组件、机床等的创建过程变得更加流畅。

  • 箭头 - 反转所选轴的方向

  • 字母 - 允许将所选轴重新定位到不同方向

  • 原点 - 允许将轴系重新定位到另一个原点。

▶️ 观看创建过程的视频。

Help  - Symbols Creation with Interactive axes-20250218-061726.png

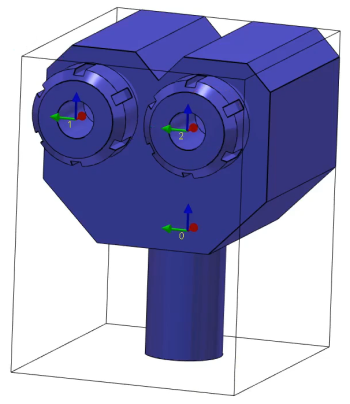

以下是几个从 CAD 导入的标准刀架示例;我们将在后续页面中详细介绍该过程:
