简介

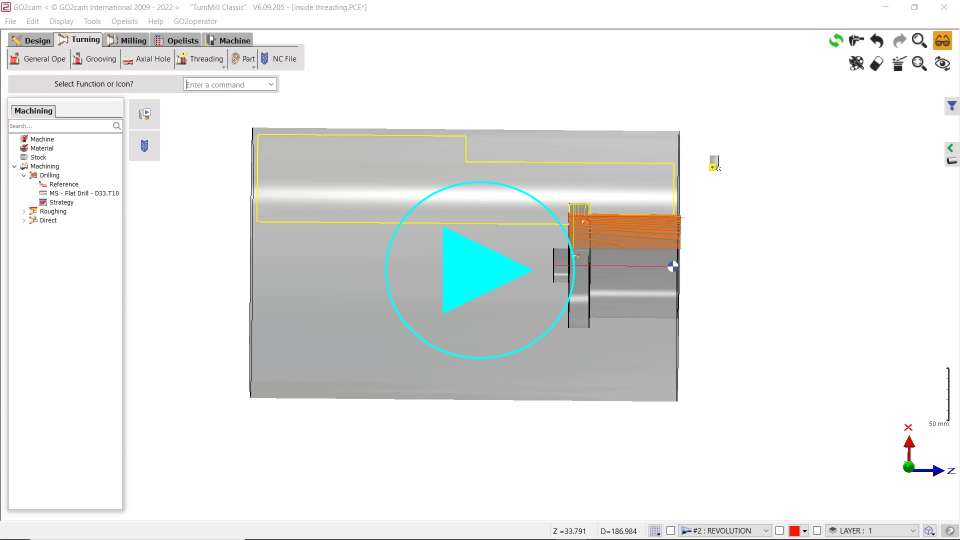

本视频将演示如何创建用于螺纹加工的刀具刀片。
|
|
|
使用交互式坐标系系统，刀具、组件、机床等的创建过程变得更加流畅。
|
|
坐标系定位通用规则
步骤 1:
|
定义 Z 轴垂直于表面。 |
步骤 2:
|
旋转 X 轴指向刀架主体。 |
步骤 3:
|
放置坐标系。 |
共有三种类型的案例。
|
1. |
|
带有突出圆柱体的刀架（对称）。 |
|
2. |
|
使用刀片面的 Z 方向和定位原点。 |
|
3. |
|
使用刀片内切线框圆来定位坐标系。 |
创建车刀刀架
|
在主页中选择“夹持装置/刀架”模块。
|
|
|
点击 GO 按钮 |
|
|

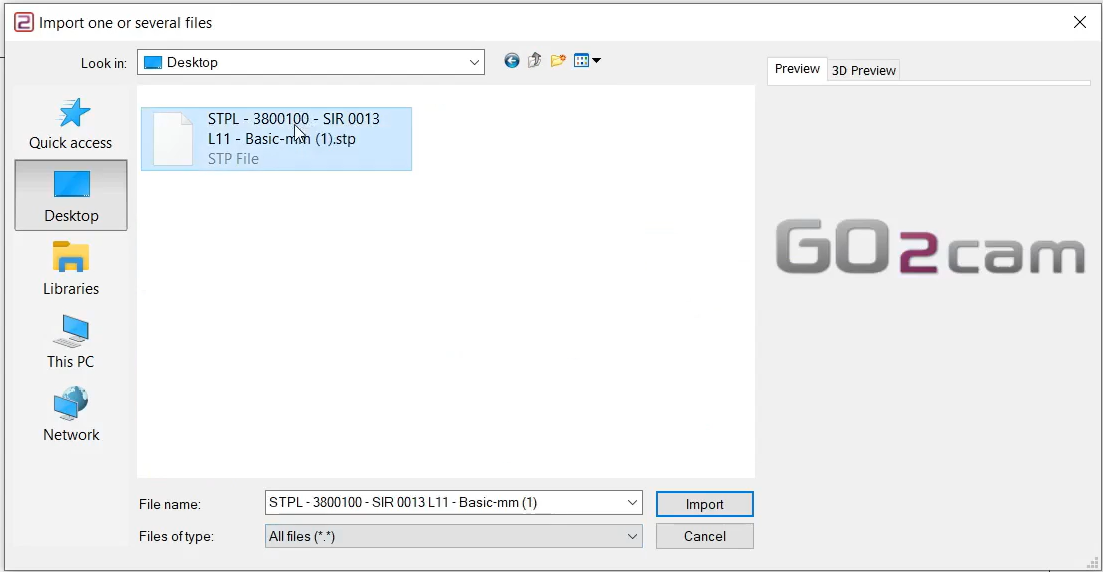

选择要导入的文件 |
|
|
选择要应用于实体的导入选项。 点击“应用”
通过激活 线框导入 选项，也可以从实体 CAD 文件导入坐标系。 此功能对于通过导入 Sandvik 或 Iscar 等数据库的 STEP 文件创建刀架特别有用。它允许恢复用于定位刀片的坐标系，如右侧图像中车刀所示。 |
|
|
|
|
点击“创建”选项卡，然后点击“刀架”菜单 |
|
|
点击创建坐标系的命令 |
|
|
选择刀具以定义坐标系的位置 |
|
|

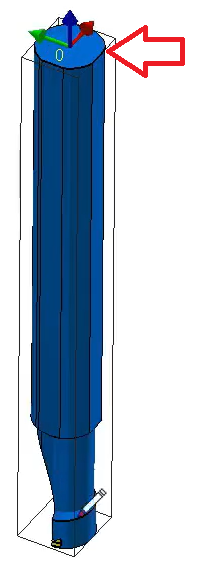

选择将作为坐标系原点的表面/点。 参考坐标系 0 定义将安装在上一个元件上的点。 上一个元件可以是刀具支架或其他刀架组件。 有两种添加坐标系的方法： 选择刀具的顶面，如红箭头所示。选择面时请务必放大。 |
|
|

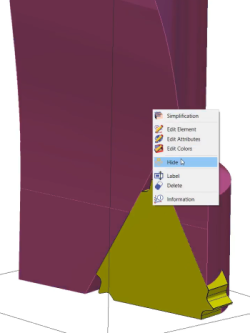

隐藏刀架主体。
|
|
|
使用圆创建命令，在刀片的内侧面（接触刀架主体的面）绘制一个 3 点圆线框。 |
|
|
取消隐藏刀架主体并删除刀片。 |
|
|
再次选择创建坐标系的命令 |
|
|

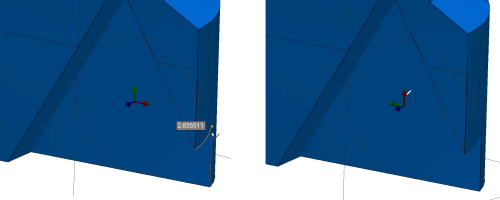

使用“选择插入轴”命令选择内侧面，使 Z 轴垂直于它。
|
|
|
使用“选择参考轴”命令将 X 轴定向为所示方向。
|
|
|
使用 CTRL+Shift 键通过“选择原点”命令将坐标系放置在绘制圆的中心。
|
|
|

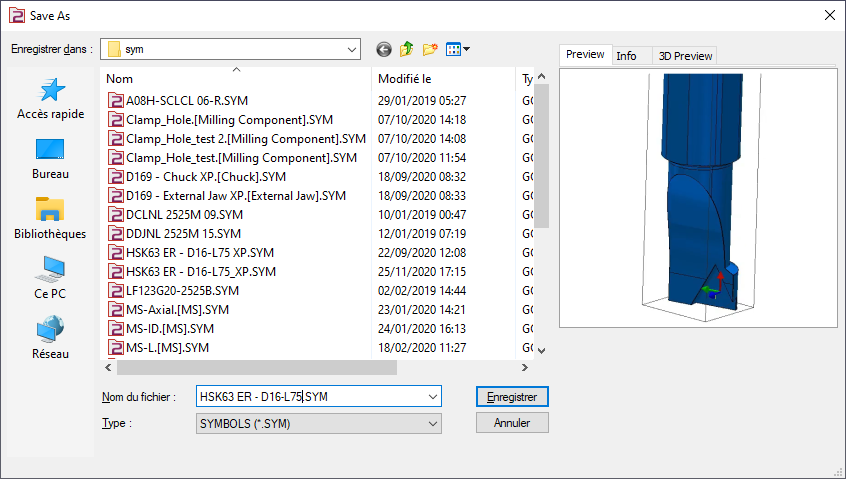

将文件保存在用户符号文件夹中以供 GO2cam 使用。 |
|
|
|
