简介
本页旨在说明如何创建车削刀片刀架。
|
|
|
使用交互式轴系统，刀具、组件、机床等的创建过程变得更加流畅。
|
|
创建车削刀片刀架
说明是针对左刀片刀架进行的。创建右刀片刀架的步骤相同。本页的“右刀片刀架与左刀片刀架的区别”中有两者的示例。
|

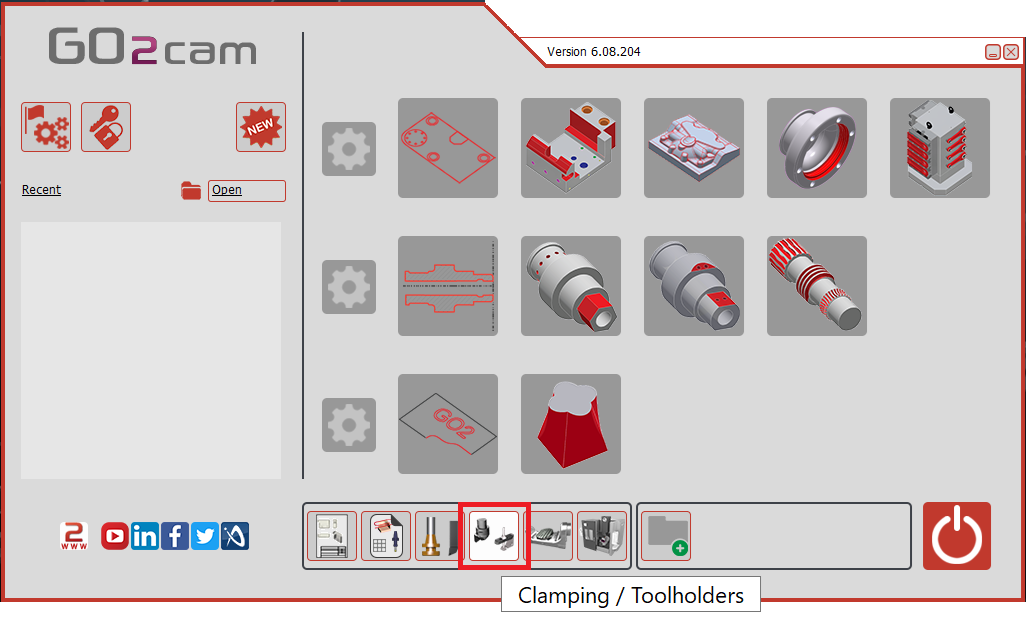

在主页中选择“夹持装置/刀架”模块。
|
|
|
点击 GO 按钮 |
|
|

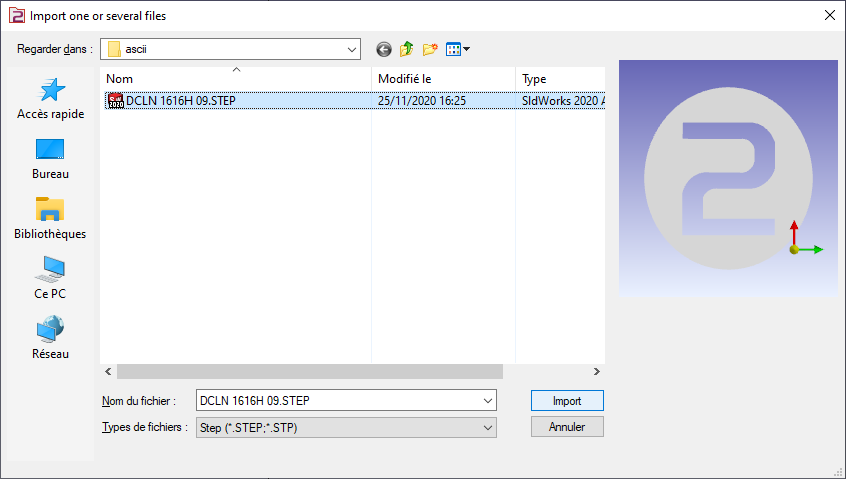

选择要导入的文件 |
|
|
选择要应用于实体的导入选项。 点击“应用”

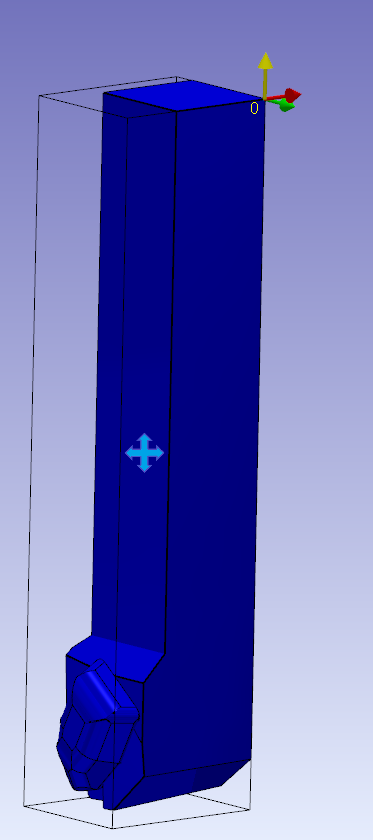

通过激活 线架图导入 选项，也可以从 CAD 实体文件导入轴系统。 此功能对于通过导入 Sandvik 或 Iscar 等数据库的 STEP 文件来创建刀架特别有用。它允许恢复用于定位刀片的轴系统，如右侧图像中车削刀具所示。 |
|
|
|
|
点击“创建”选项卡，然后点击“刀架”菜单 |
|
|
点击创建轴系统的命令 |
|
|
选择刀具以定义轴系统的位置 |
|
|

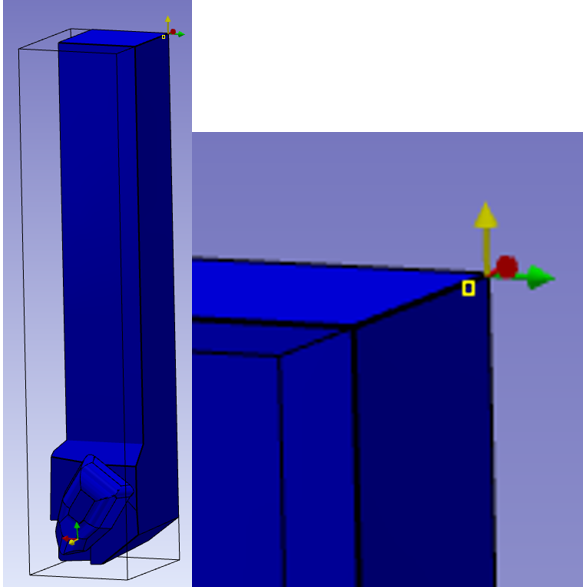

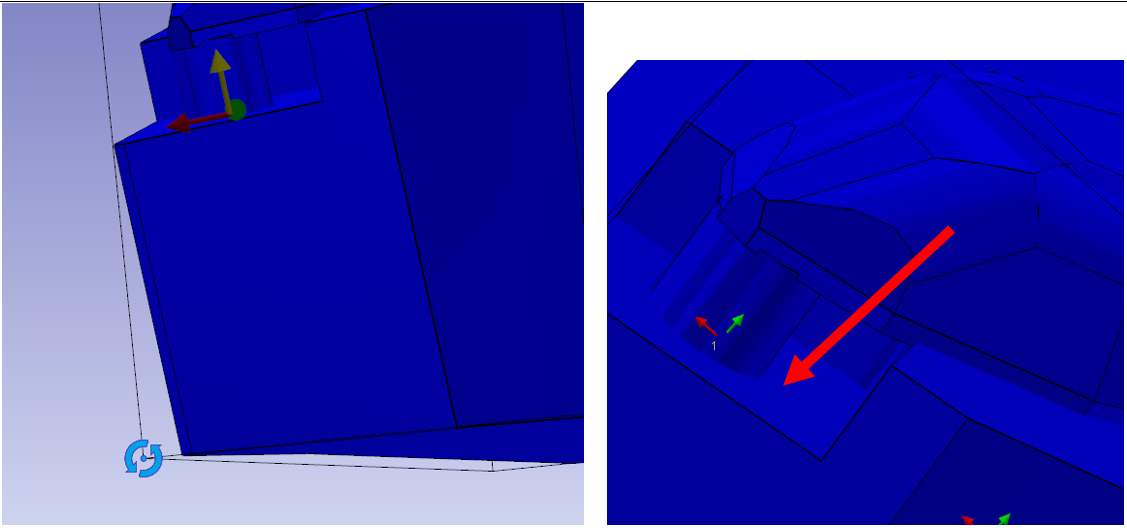

选择面以定向 Z 和 X 轴，并选择点以定义轴系统。 参考点 0 的轴系统定义了将安装在上一个元件上的点。 点击轴创建图标并定位它，然后勾选“方向更改”命令以更改 Z 方向。 上一个元件可以是主轴或另一个刀架组件。 |
|
|

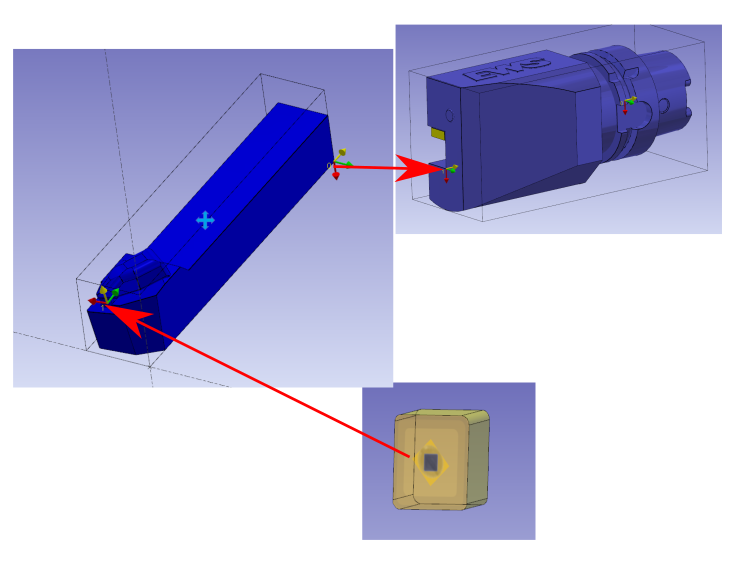

执行相同的命令创建轴系统 1。它将是刀片的安装位置。 请注意选择正确的 Z 轴、X 轴和刀片中心。 |
|
|

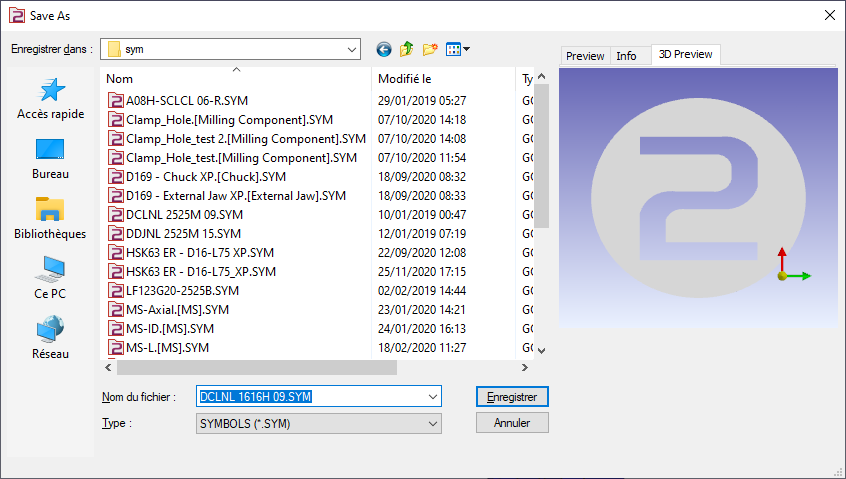

将文件保存在用户组件文件夹中以供 GO2cam 使用。 |
|
关于副轴刀片刀架的信息
-
如果为副轴创建刀片刀架，请将其定义为主轴的刀片刀架。
-

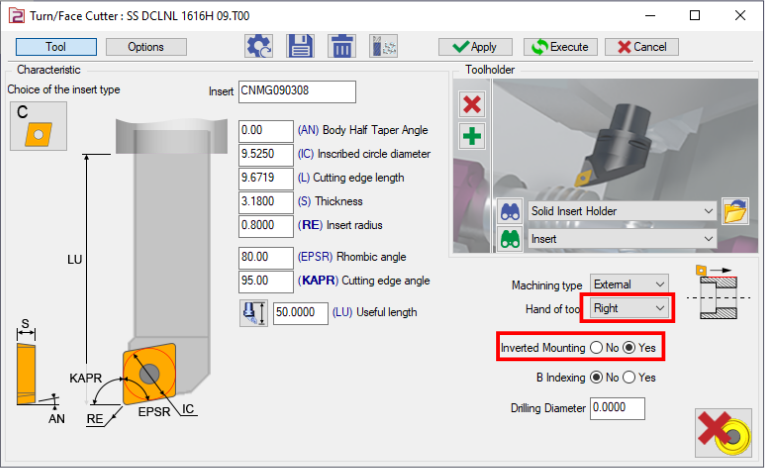

在创建刀具时，刀具的方向必须更改为右侧配置，并且刀片安装必须反转。
当刀具安装在刀架上时，它将围绕其 Z 轴自动旋转 180 度。这将导致 Z 轴和 X 轴的方向相反。
右刀片刀架与左刀片刀架的区别
在这两种情况下，轴系统 0 都位于刀片刀架的相对角落。
Z 轴与刀片相对。
X 轴与切削的“法向”相对
|

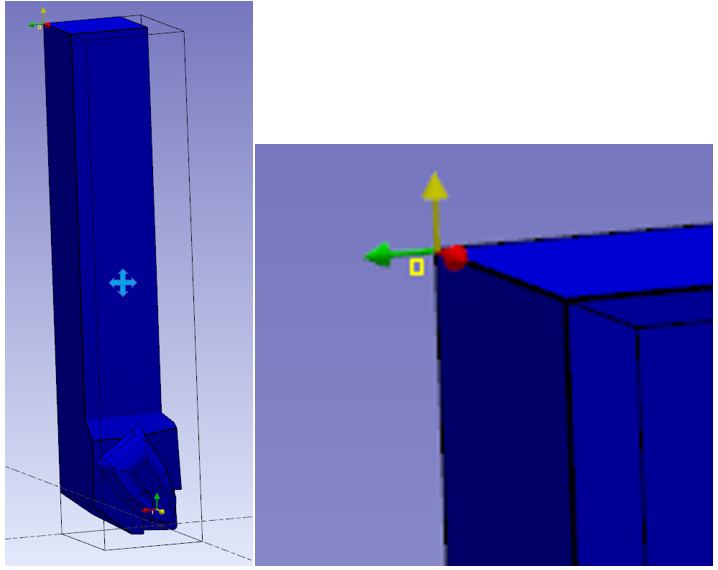

左刀片刀架 |
|
|
右刀片刀架 |
|
关键点
-
轴系统 0 是安装在刀塔或刀架上的点。轴系统 0 与刀架的轴系统一致。Z 轴位于刀片刀架的轴线上。X 轴与加工的法向相反。
-

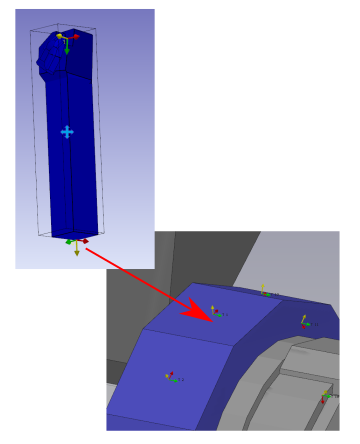

如果刀具安装在机床的刀架上，轴系统 0 的 Z 轴将反转，X 轴将与刀架的轴对齐。
-

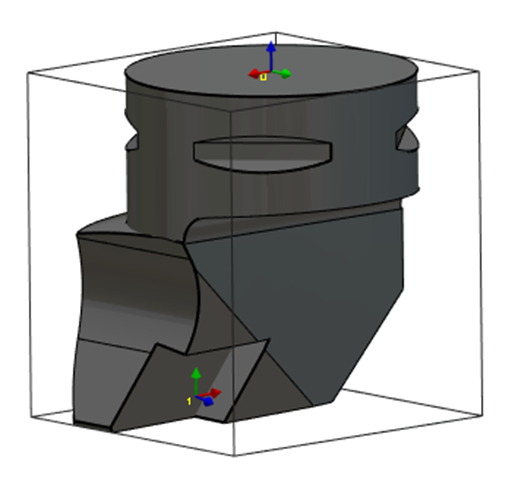

轴系统 1 的原点是安装刀片中心的点。系统的 Z 轴是安装刀片的面的法线。X 轴应尽可能与轴系统 0 的 Z 轴方向相同。
|
|
