简介
本页介绍如何创建单个铣刀刀架。
|
|
|
使用交互式坐标系系统，刀具、组件、机床等的创建过程变得更加流畅。
|
|
铣刀刀架创建
|

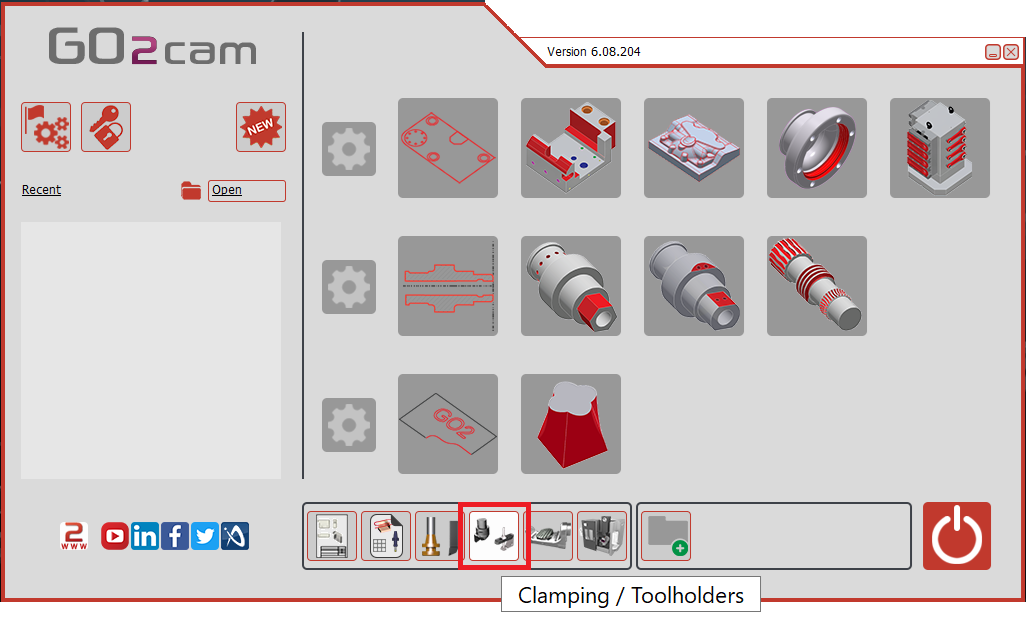

在主页中选择“夹持装置/刀架”模块。
|
|
|
点击 GO 按钮 |
|
|

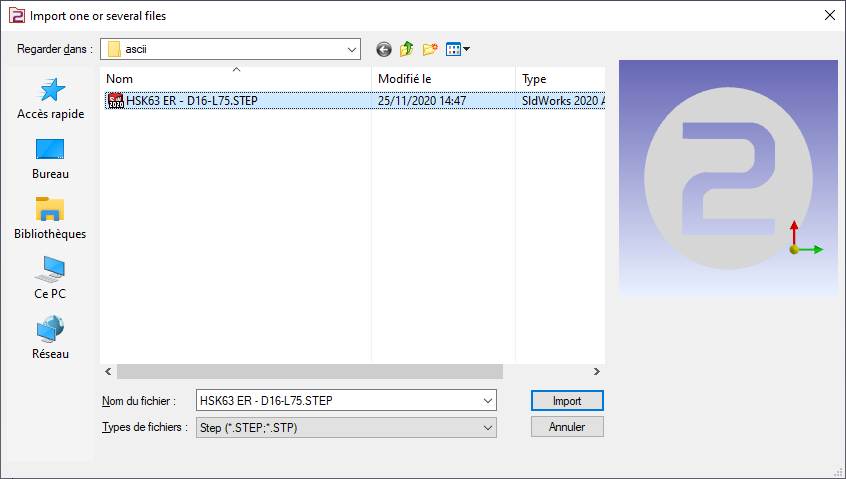

选择要导入的文件 |
|
|
选择要应用于实体的导入选项。 点击“应用”

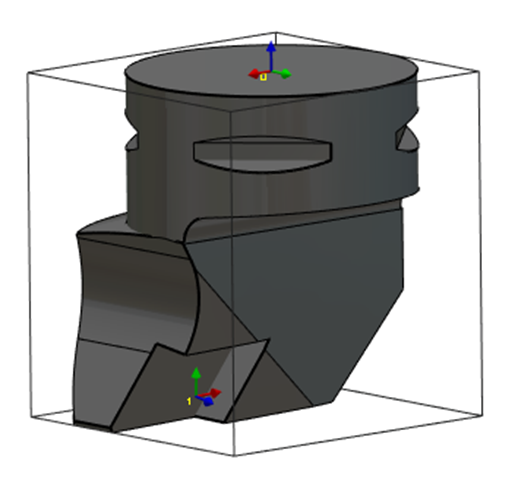

也可以通过激活 线架导入 选项，从 CAD 实体文件导入坐标系。 此功能特别适用于通过导入 Sandvik 或 Iscar 等数据库中的 STEP 文件来创建刀架。它允许恢复用于定位刀片的坐标系，如下图右侧车刀所示。 |
|
|
|
|
点击“创建”选项卡，然后点击“刀架”菜单 |
|
|
点击创建坐标系的命令 |
|
|
选择刀具以定义坐标系的位置 |
|
|

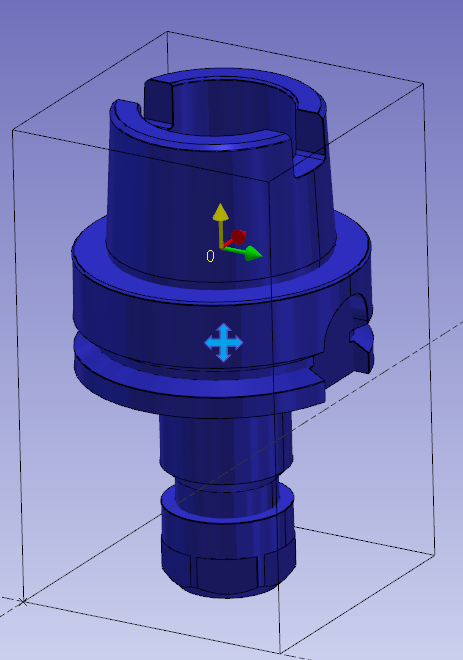

选择将作为坐标系原点的曲面/点。 坐标系 0 定义了将安装在上一个元件上的点。 上一个元件可以是刀具支撑或其他刀架组件。 有两种方法可以添加坐标系： 使用 Ctrl + Shift 选择轮廓。 或者，选择刀架的曲面，如红箭头所示。选择曲面时，请确保视图已充分放大。 |
|
|

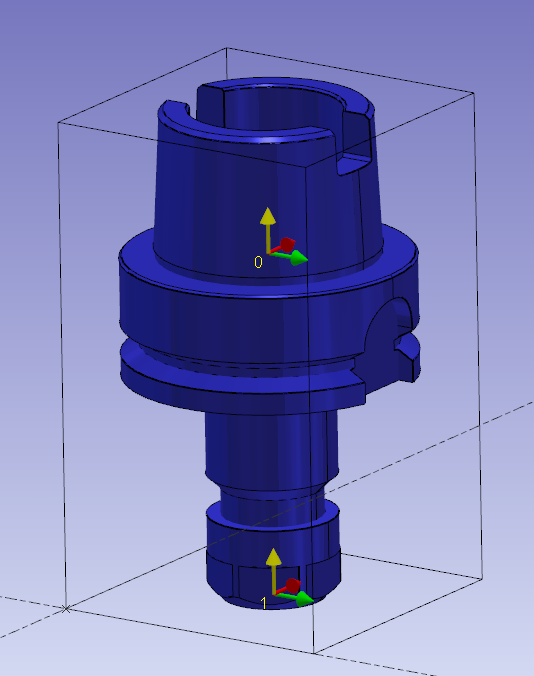

执行相同的命令创建坐标系 1。它将是刀具或下一个元件的安装位置。
|
|
|

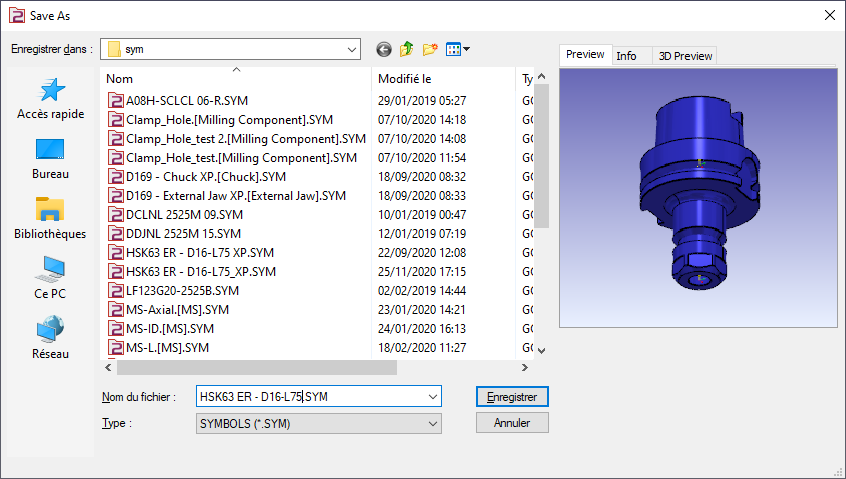

将文件保存在用户组件文件夹中，以便在 GO2cam 中使用。 |
|
关键点
-

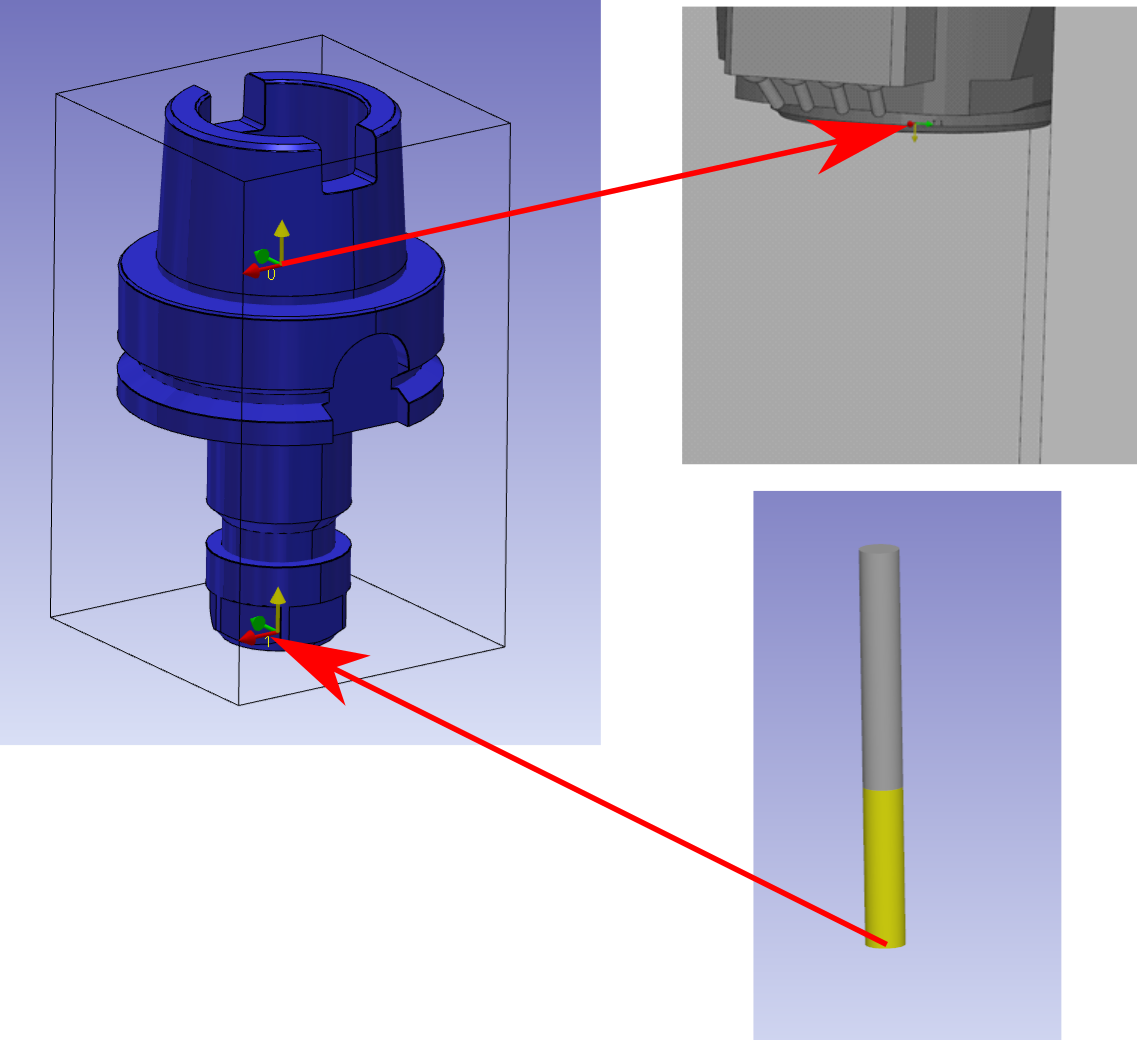

坐标系 0 是安装在主轴上的点。
-
坐标系 1 是刀尖安装点。
-
两个坐标系的 Z 轴都朝向主轴。
|
|
