简介
本页介绍如何创建单个车刀刀架。
|
|
|
通过交互式轴系统，刀具、组件、机床等的创建过程变得更加流畅。
|
|
车刀刀架创建
示例是为左刀片刀架制作的。您将在下面的章节中找到右刀片刀架和左刀片刀架的区别。 ‘右刀架和左刀架的区别’ 下方。
|

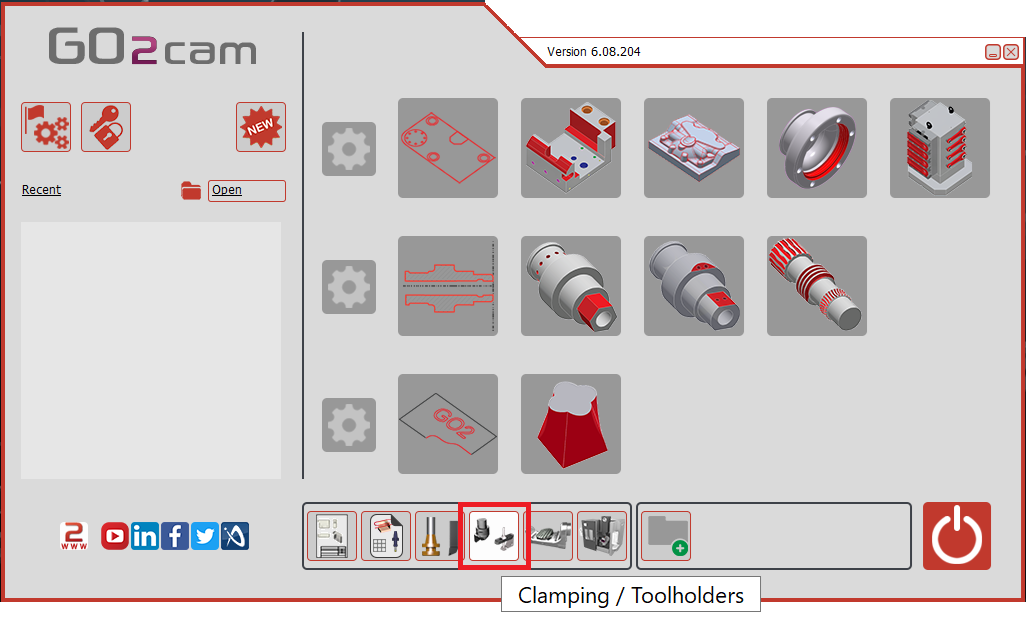

在主页中选择“夹持装置/刀架”模块。
|
|
|
点击 GO 按钮 |
|
|

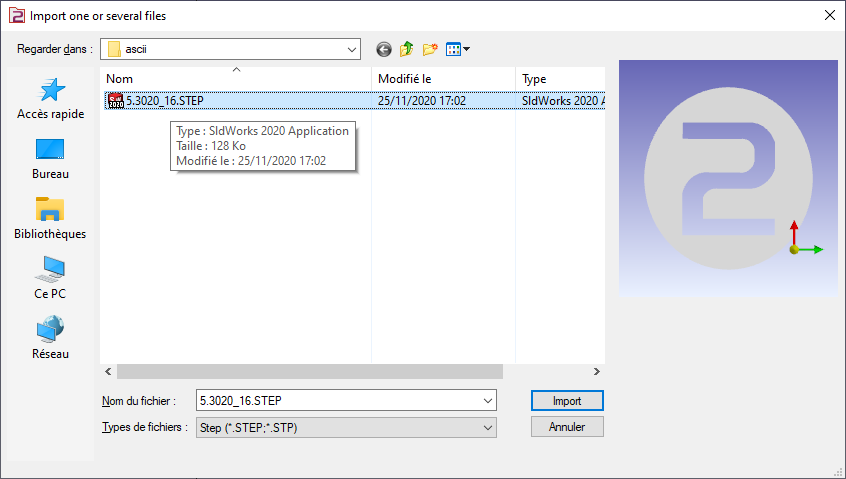

选择要导入的文件 |
|
|
选择要应用于实体的导入选项。 点击“应用”
轴系统也可以通过激活“ 线架导入 ”选项从实体 CAD 文件导入。 此功能在通过 Sandvik 或 Iscar 等数据库导入 STEP 文件创建刀架时特别有用。它允许恢复用于定位刀片的轴系统，如下图右侧所示的车刀。 |
|
|
|
|
点击“创建”选项卡，然后点击“刀架”菜单 |
|
|
点击创建轴系统的命令 |
|
|
选择刀具以定义轴系统的位置 |
|
|
选择曲面以定向 Z 和 X 轴，并选择点来定义轴系统。 参考点 0 的轴系统定义了将安装在上一个元件上的点。 上一个元件可以是刀具支架或另一个刀架组件。 可以通过按住 CTRL + SHIFT 然后单击圆弧边来选择圆的中心。 勾选“更改方向”命令以更改 Z 方向。 |
|
|

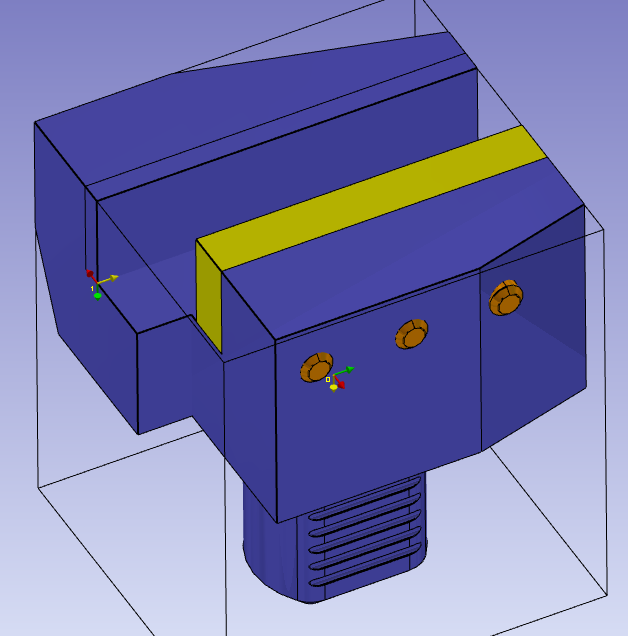

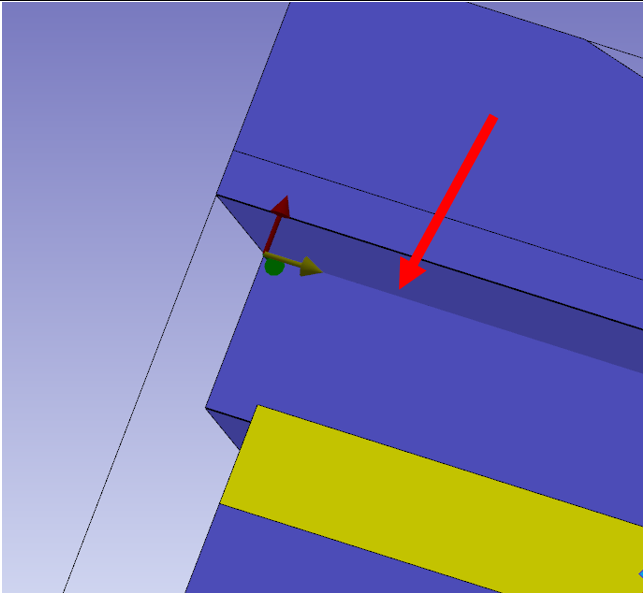

执行相同的命令来创建轴系统 1。它将是刀具或下一个元件的安装位置。 但是，要更改 Z 方向，请单击插入轴的选择，然后选择红箭头所示的线。然后使用原点命令图标的选择将轴放置在正确的位置。 |
|
|

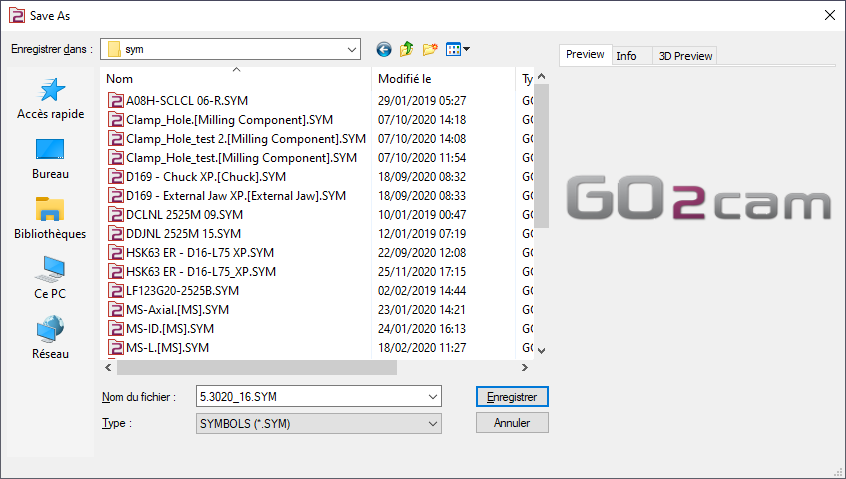

将文件保存在用户的组件文件夹中以供 GO2cam 使用。 |
|
右刀架和左刀架的区别
区别仅在于轴系统 1 的位置。
|

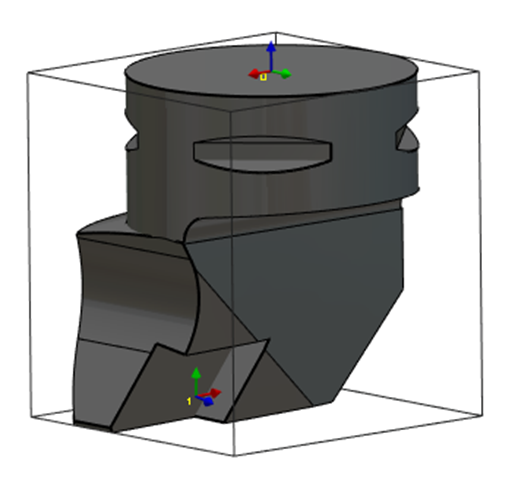

左刀片刀架 |
|
|

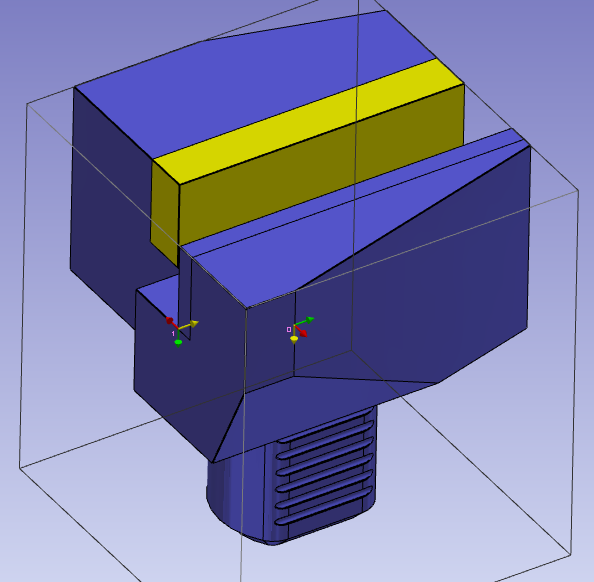

右刀片刀架 |
|
要点
-

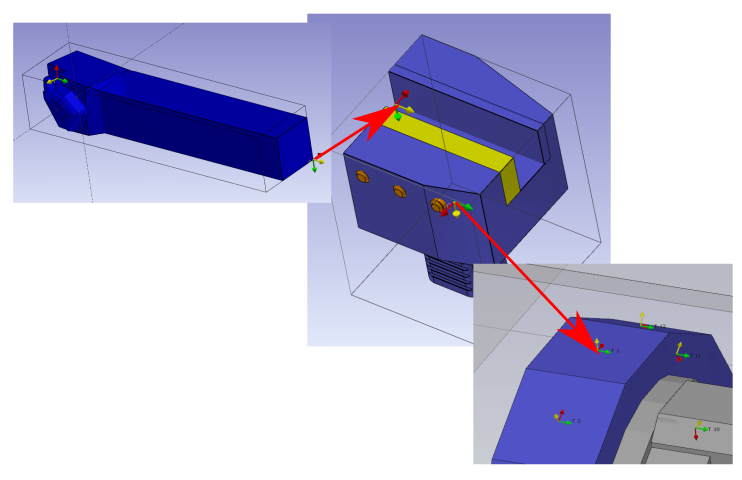

轴系统 0 是安装在转塔或刀架上的点。轴系统 0 与另一个刀架的轴系统一致。
-

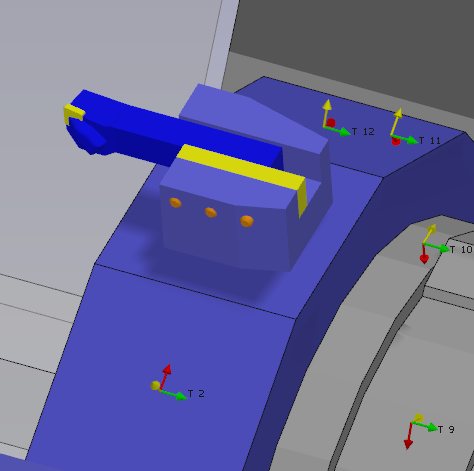

如果刀架安装在机床的刀具支架上，则轴系统 0 相对于刀具支架是对称的。
-
轴系统 1 是安装下一个实体的点。它与下一个元件的轴系统一致。
|
|
