简介
本页介绍如何为车床创建多刀架。
|
|
|
通过交互式轴系统，刀具、组件、机床等的创建过程变得更加流畅。
|
|
多刀架创建
|

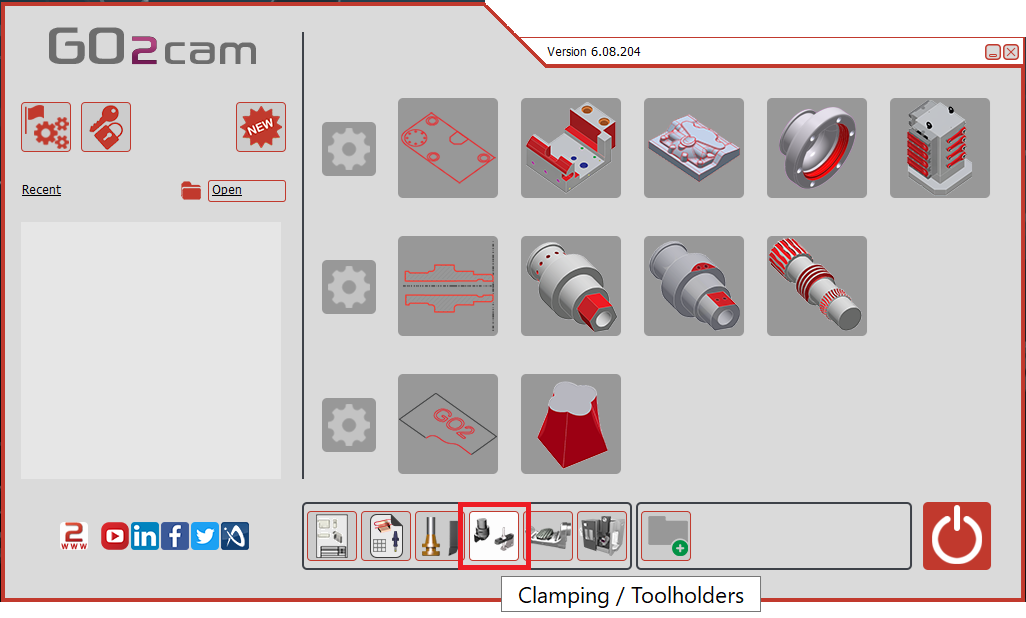

在主页中选择“夹持装置/刀架”模块。
|
|
|
点击 GO 按钮 |
|
|

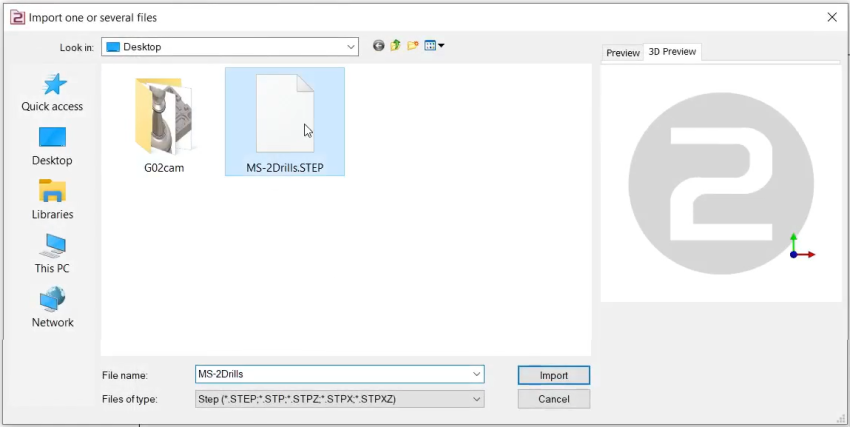

选择要导入的文件 |
|
|
选择要应用于实体的导入选项。 点击“应用”

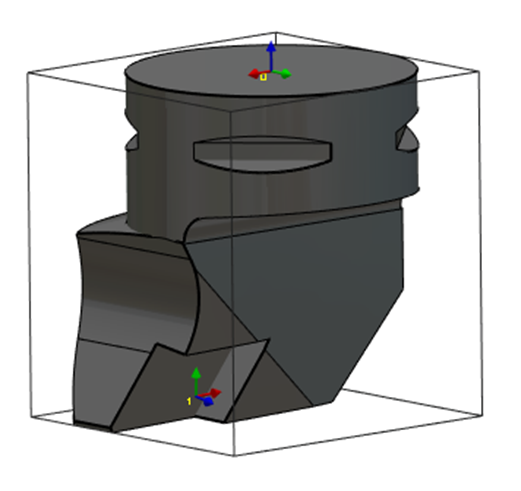

通过激活 线架图导入 选项，也可以从 CAD 实体文件中导入轴系统。 此功能对于通过导入 Sandvik 或 Iscar 等数据库的 STEP 文件创建刀架特别有用。它允许恢复用于定位刀片的轴系统，如下图右侧车刀所示。 |
|
|
|
|
点击“创建”选项卡，然后点击“刀架”菜单 |
|
|
点击创建轴系统的命令 |
|
|
选择刀具以定义轴系统的位置 |
|
|

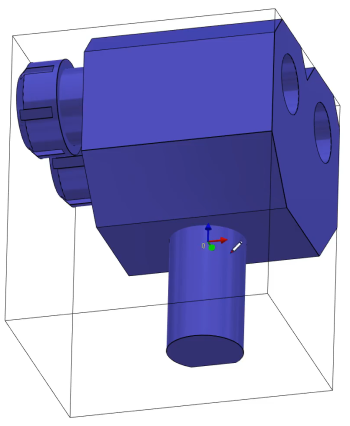

选择面以定向 Z 和 X 轴，并选择点来定义轴系统。 参考点 0 的轴系统定义了将安装在上一个元素上的点。 上一个元素可以是刀具支撑或另一个刀架组件。 可以通过按住 CTRL + SHIFT 然后点击圆弧边来选择圆的中心。 然后验证。 |
|
|

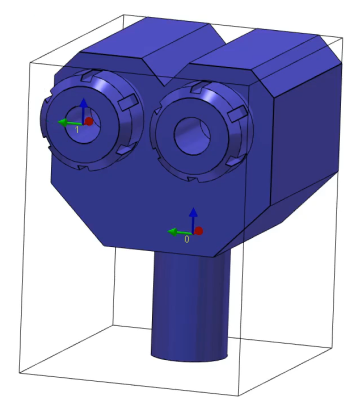

重复相同的命令创建轴系统 1。它将是刀具或下一个元素的安装位置。 |
|
|

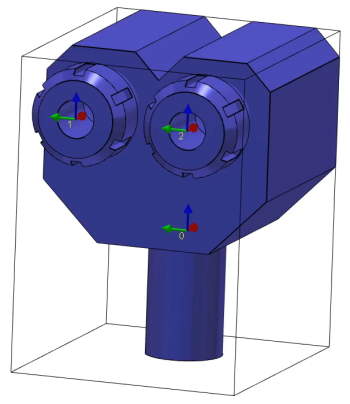

重复相同的命令创建轴系统 2。它也将是另一个刀具或下一个元素的安装位置。 |
|
|

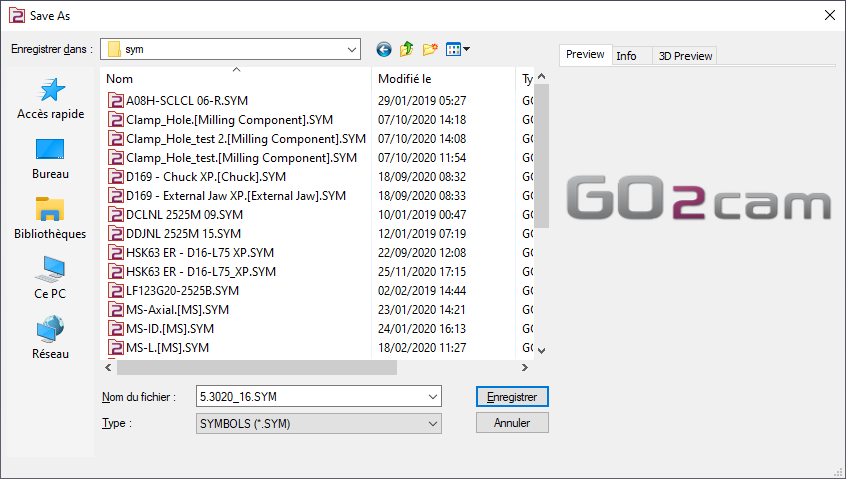

将文件保存在用户组件文件夹中以供 GO2cam 使用。 |
|
|
|
