定义

GO2cam 提供了创建专用成型刀具和成型刀片(*.SYM 文件格式的组件)的功能。

它们的创建命令可在“成型刀具/刀具库”环境中访问。

成型刀具


成型钻头

成型刀片


螺纹刀成型刀片


旋风式螺纹刀成型刀片

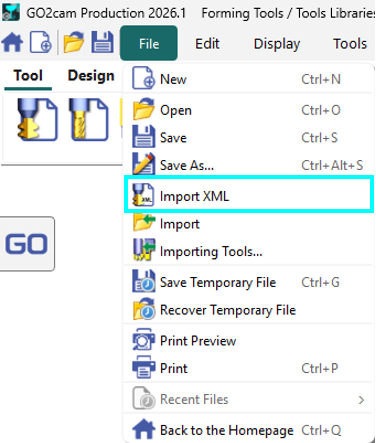

XML刀具导入: 现在您可以打开并导入 XML刀具文件 到成型刀具和刀具库中,从而可以直接修改它们。


创建规则

创建方法是定义 2D截面 元素的,该元素可以在GO2cam中绘制或从CAD软件导入。下面描述的方法对所有刀具和刀柄都相同。

菜单 线框 收集创建几何轮廓所需的2D命令。轮廓必须遵循特定规则:

  • 工作平面的原点是所创建元素的引导点,

  • 对于旋转外形,必须只在X+侧绘制,并且不要在旋转轴上闭合几何图形,

  • 对于通过拉伸创建的外形,必须绝对闭合。

专用刀架

专用刀片

完整流程

所有类型的成型刀具和成型刀片的创建过程都是相同的。组件可以是通过在专用环境中直接设计形状来创建,也可以是从成品工件中提取成型形状来创建。

下面两个视频演示了为车床上的沟槽加工创建成型刀片的过程。

▶️ 观看成型刀片设计视频。

Form Tool - Process Creation.png
成型刀具 - 流程创建

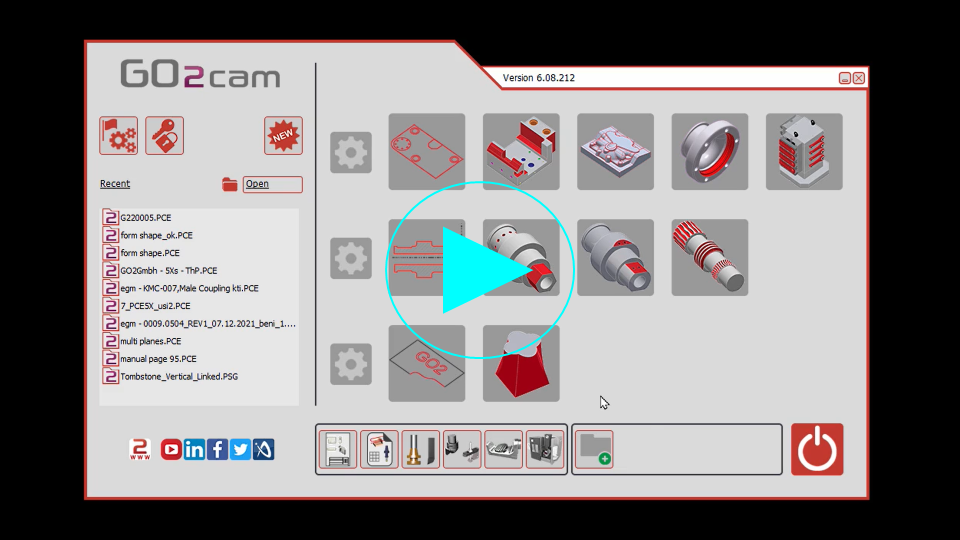

▶️ 观看从工件CAD模型恢复形状的视频。

Form Tool - From Workpiece.png
成型刀具 - 来自工件

流程 用于瑞士加工刀具

在专用于组件创建的环境中:一个新功能, 瑞士加工刀具 可在“创建”菜单下访问。

现在,瑞士加工成型刀具的整个创建过程是一个向导,创建步骤依次进行,使其更加无缝。

  • 导入实体零件

  • 要启动向导,只需单击GO按钮。

  • 定义刀架设置的参考轴相对于机床(规则:X轴应指向远离加工方向)。

  • 定义刀片引导点的参考轴1。(规则:X轴应沿刀柄方向)。

  • 选择刀片面以定义其轮廓,并定义刀片的厚度值。轮廓将根据给定的厚度值自动从刀片中减去,并重新定义为刀片铣刀。

  • 系统提示用户将文件信息另存为.OUF格式,保存在成型目录中。

  • 刀具已自动生成并准备好使用。

已自动创建四个文件:

  1. 刀具文件:XX.T09

  2. XML文件:XX.OUF

  3. 附件文件:XX.A64

  4. 组件文件:XX.sym

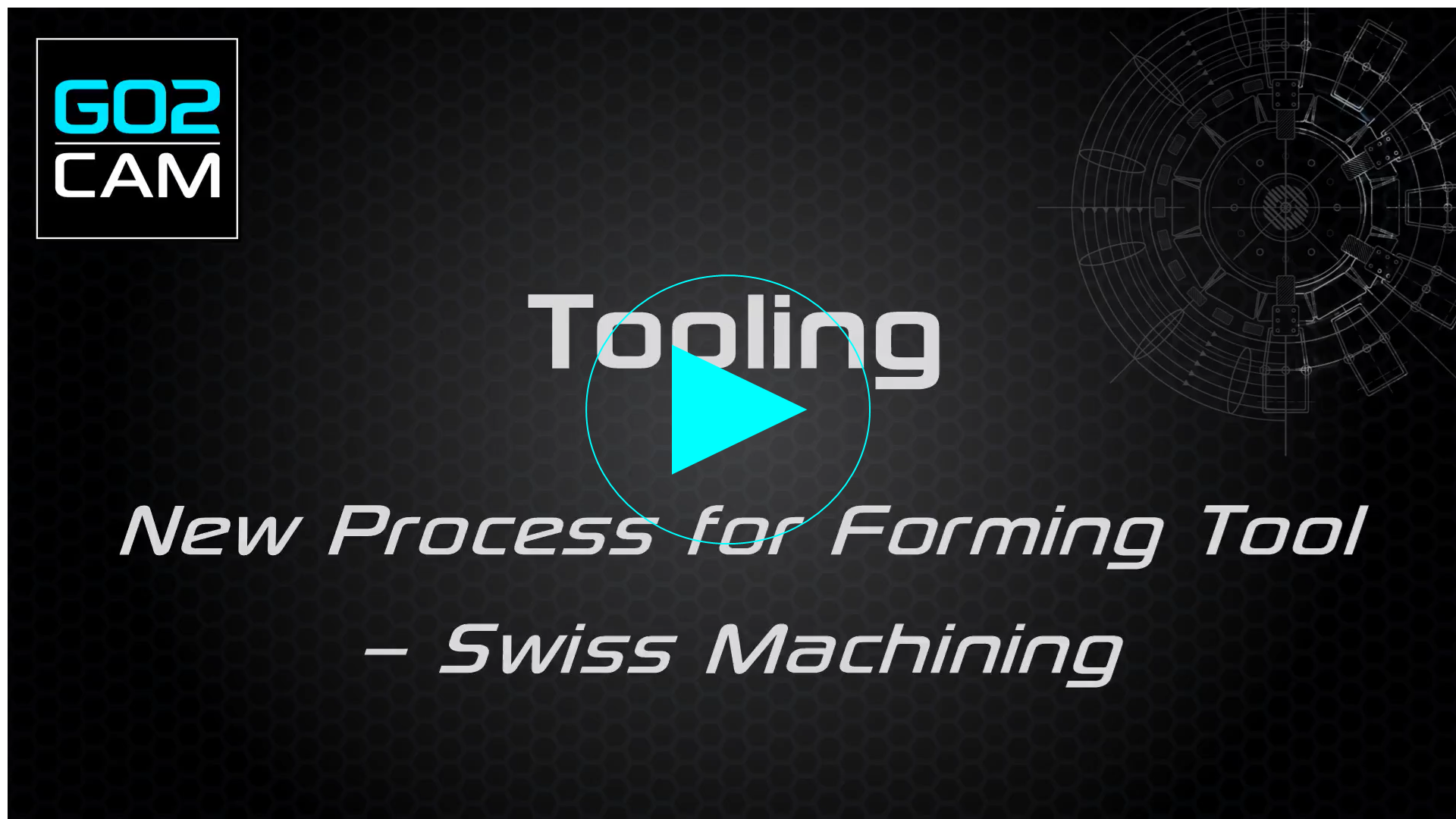

▶️ 观看新流程的视频。

Help  - Tooling - Swiss machine form tool-20250219-111833.png
