Frezede Otomatik Montaj
|

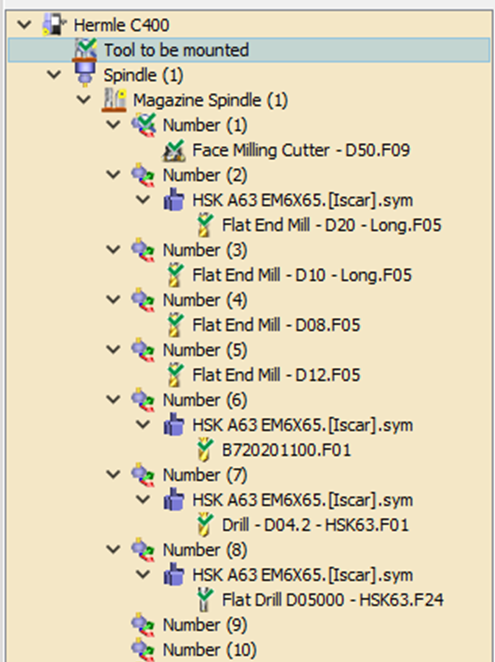

Bu fonksiyon, her bir takımın Magazin Miline karşılık gelen desteklerine montaj sürecini kolaylaştırmak ve otomatikleştirmek için tasarlanmıştır. İşlevsellik, takım rafında bulunan ve monte edilmesi belirlenen tüm takımların sorunsuz bir şekilde magazin miline geçişini sağlar. Her takım, kolay tanımlama ve organizasyon sağlayan belirli bir numara ile atanacaktır. Otomatik Montaj hakkında daha fazla bilgi için, buraya tıklayın .
Freze takım tutucuları, MTE modülüne girmeden önce takıma takılmalıdır, çünkü bu birçok fayda sunar. Daha fazla bilgi için yardımı ziyaret edin Takım Sayfası. |
|
|
Bu
Makine Takımlarını Ata
komut, kullanıcıların FMO dosyasındaki yer tutucu takımları, makineye veya
Monte Edilecek Takım
bölümüne sağ tıklayarak hızlı bir şekilde gerçek monte edilmiş takımlarla değiştirmelerine olanak tanır. Uyumlu takımlar otomatik olarak monte edilir. Değişiklikten sonra, montaj işlemi her zamanki gibi tamamlanabilir.
|
|
|
Otomatik takım numaralandırmasını belirtilen bir pozisyondan başlatmanıza olanak tanıyan yeni bir alan makine numaralandırma ayarlarında eklenmiştir. Bu, magazin içindeki boş pozisyonları rezerve etmenizi sağlar. |
|
Manuel Montaj
|
Takım Ağacında Sürükle ve Bırak Kullanımı Takım menüsünde, şu etiketli bölümü bulun ‘Monte Edilecek Takım’ . Bu bölümdeki her giriş, monte edilmesi gereken bir takım içerir. Bir takımı manuel olarak monte etmek için, sürükleyip bırakın onu ‘Monte Edilecek Takım’ bölümünden Magazin Milinizdeki uygun bir takım desteğine.
Örnek:
|
|
Resim 1
|
Resim 2
|
Takım Tutucuyu Yönetme

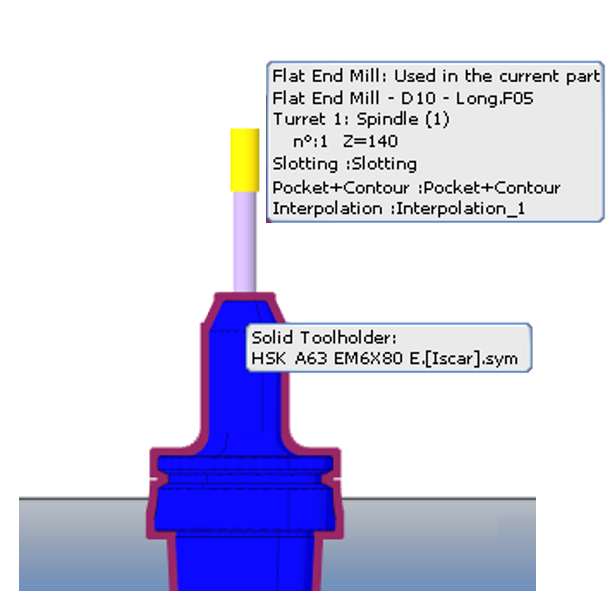

Programlama işlemi sırasında takım tutucu takıldığında, MTE Takımcılığında tek bir varlık olarak kabul edilir. GO2cam, takım tutucu ve takımın manipülasyonlarına izin veren, aşağıda açıklanan bazı fonksiyonlar sunar.
|

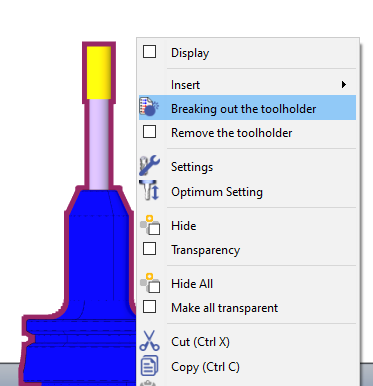

Takım tutucuyu ayırma Bu fonksiyon, size lar birleşik bir takımı ve takım tutucusunu iki ayrı, yönetilebilir varlığa ayırmanızı sağlar. Bunları ayırarak:
|
|
|
|

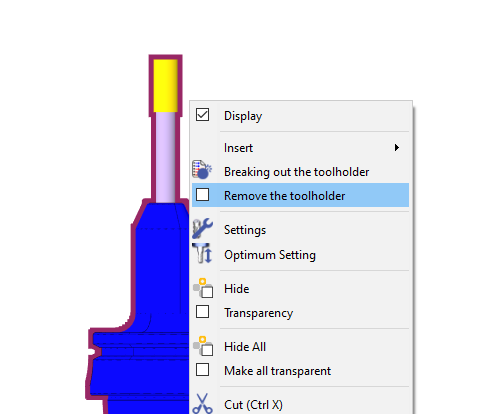

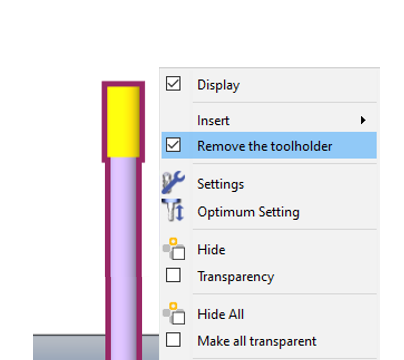

Takım tutucuyu kaldır Takım/takım tutucu tek bir varlık olarak, bu fonksiyonu etkinleştirmek (kutuyu işaretlemek) takım tutucuyu kaldırır ve geçmişini korur. Fonksiyon devre dışı bırakılırsa, takım ilk takım/takım tutucu kurulumuna geri döner.
|
|
|
|

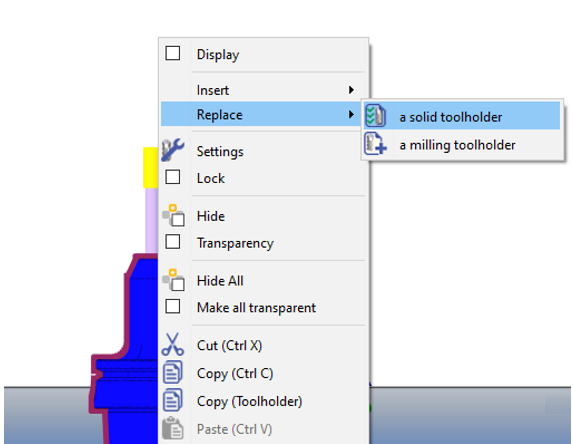

Takım tutucuyu değiştirme Kullanıcı mevcut takım tutucuya (ayrı bir varlık) sağ tıklarsa, başka bir katı veya standart takım tutucuya geçmek için Değiştir komutunu kullanabilir.
Değiştirilen takım tutucusunu silerseniz, Takım tutucuyu kaldır fonksiyonu otomatik olarak etkinleşir. Devre dışı bırakmak, takımı tek bir varlık olarak orijinal kurulumuna geri döndürür. |
|
|
|
|
||
Sabit takımlar
In MTE Milling, you can use the Sabit Takımlar kaydedilmiş bir .FMO dosyası dosyasından takım kurulumlarını önceden yüklemek için fonksiyon. Bu dosyalar, daha sonra kullanılmak üzere uzunluk ve çap gibi belirli takım ve takım tutucu özelliklerini depolar. FMO dosyalarının önemli bir avantajı, makineden bağımsız olmalarıdır, bu da aynı takım yapılandırmasını birden fazla makinede kullanmanıza olanak tanır. makineden bağımsız doğası, bu da aynı takım yapılandırmasını birden fazla makinede kullanmanıza olanak tanır.
FMO Dosyalarını Yükleme ve Güncelleme
Bir FMO dosyası kullanmak için, önce onu makine dosyanıza yüklemelisiniz. Bu, makineyi düzenleyerek, Kinematik sekmesine giderek ve istediğiniz .FMO dosyasını seçerek yapılır.
Makine dosyasındaki önemli bir ayar şudur: Sistematik Güncelleme :
-
HAYIR: Menüdeki takımları değiştirseniz bile .FMO dosyası değişmeyecektir.
-
EVET: Takım kurulumunda yapılan tüm değişiklikleri yansıtmak için .FMO dosyası otomatik olarak güncellenecektir, bu da her zaman makinenin mevcut durumuyla eşleşmesini sağlar.
MTE'den önce hiçbir takım tutucunun monte edilmediği durumlarda, otomatik montaj veya manuel montaj yapmadan önce bir takım tutucu ekleyebilirsiniz.
