Tanım

Belirli özelliklere sahip (uzunluk telafisi, çap, kullanılabilir uzunluk vb.) takımları ve takım tutucuları depolamak için Takım dosyaları (.FMO) oluşturabiliriz.

Bu dosyalar, birden çok takım ve takım tutucu kurulumunun daha sonra makinede kullanılmak üzere kaydedilmesine olanak tanır. Ayrıca, bir FMO dosyası makineden bağımsızdır ve birden çok makine için kullanılabilir.

FMO Dosyaları Oluştur

Takım yapılandırmasını FMO dosyalarına kaydetmek için 3 Yöntem vardır.

Parça Olmadan:

  1. 3B model dosyası (.mcb) içeren bir makine dosyası yükleyin

  2. MTE Takım menüsünde, Takım Desteklerine bazı takımlar ve/veya takım tutucular ekleyin

  3. Onayla → FMO dosyası Kinemac klasörüne kaydedilir.

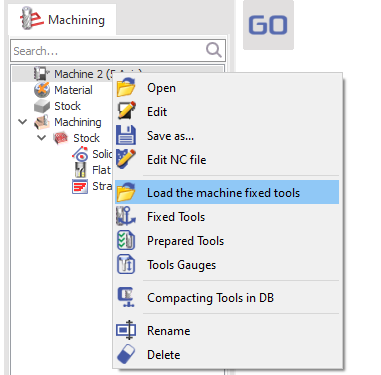

Parça Olmadan ancak makine dosyasında sabit veya hazırlanmış takımlarla:

  1. 3B model dosyası (.mcb) içeren bu makine dosyasını yükleyin

  2. MTE Takım menüsünde, şuna tıklayın Otomatik Montaj ,

  3. Onayla → FMO dosyası Kinemac klasörüne kaydedilir.

İşlenmiş Parça ile:

  1. Parça birden çok takımla programlanmıştır

    1. Arka plana tıklayın

    2. veya ağaçtaki makine veya bileşen (iş mili, taret) adına tıklayın

  2. Farklı Kaydet… seçin

  3. FMO dosyası Kinemac klasörüne kaydedilir.

Saving FMO.png

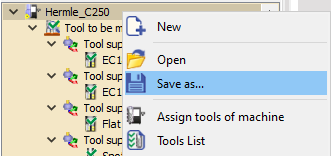

Right click on Tree.png

FMO Dosyalarını Kullan

  1. Makineyi seçerken, makineyi düzenleyin ve işleme modülünde (tornalama, frezeleme) istenen sabit takım dosyasını seçin.

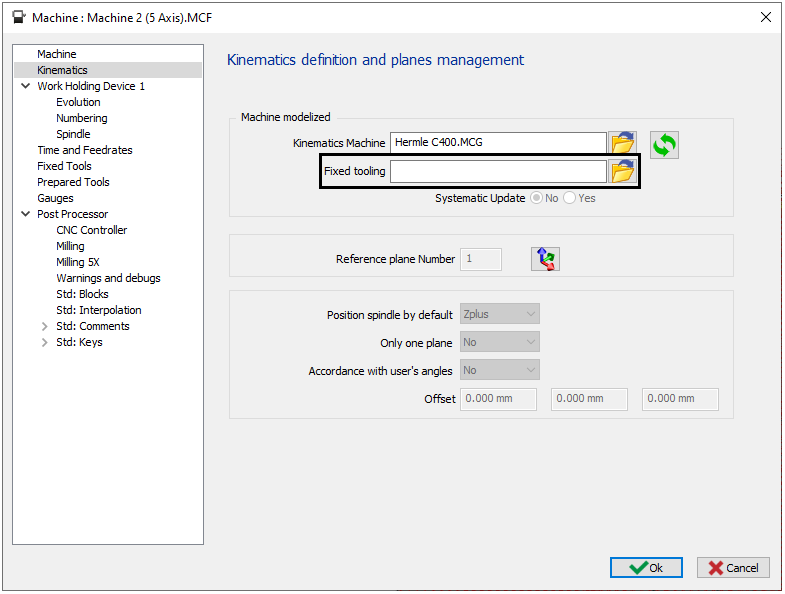

  2. Makine dosyasında:

  • Kinematik sekmesine gidin

  • İstenen FMO dosyasını seçin

  • Tamam'a tıklayın, ardından değişiklikleri makine altında kaydedin.

Makineye sağ tıklayın
Makine Dosyasında

Seçenek Sistematik Güncelleme Makine dosyasında:

  • HAYIR Takım menüsünde bir değişiklik değiştirmez FMO dosyasını.

  • EVET Takım menüsünde bir değişiklik değiştirir FMO dosyasını → FMO dosyaları, makinedeki takımların durumunu otomatik olarak takip eder.

▶️ This video shows the creation and the definition of FMO file in the machine file.

Creation of FMO file-20240814-074235.png

Makine Takımlarını Ata


Bu komut, programlama ile üretim arasındaki geçişi kolaylaştırmak için tasarlanmıştır; genel veya yer tutucu çevrim takımlarını makinede takılı olan gerçek takımlarla otomatik olarak değiştirir.

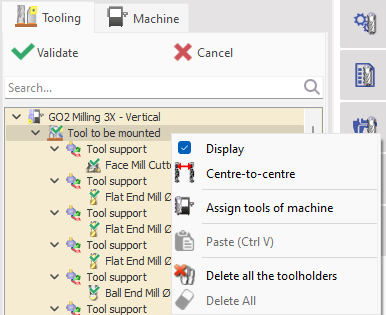

Bu Makine Takımlarını Ata komuta, makineye veya Takılacak Takım bölümüne sağ tıklayarak erişilebilir.

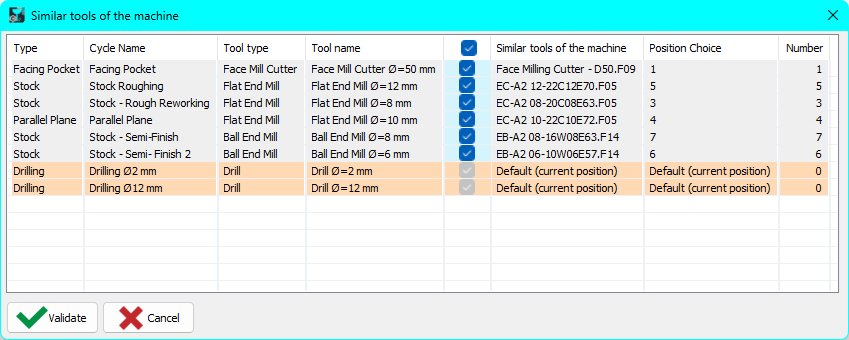

Seçildiğinde, yer tutucu takımları uyumlu takılı takımlarla birlikte gösteren bir iletişim penceresi görünür. Uyumsuz takımlar kolay tanımlama için vurgulanır. Takımları değiştirmek ve takmak için seçimi doğrulayın.

Assign tools of the machine dialog.png 		Assign tools of the machine.png

Bu özellik özellikle birbirine benzeyen birden çok makineye sahip atölyeler için kullanışlıdır, burada her makinenin kendi takılı takım setleri olabilir, muhtemelen farklı üreticilerden. Programlama sırasında, işlemleri ve takım yollarını doğrulamak için herhangi bir uyumlu takım kullanılarak işleme çevrimleri tanımlanabilir. Hedef makine seçildikten sonra, bu komut programlanmış takımları hızla değiştirir FMO dosyasındaki gerçek takılı takımlarla.

Değişiklikten sonra, montaj işlemi her zamanki gibi tamamlanabilir.

Sağdaki komutun işleyişini gösteren bir video izleyin.

HELP - MTE - Assign tools of machine-20251002-072623.png
