Giriş
MTE'de tornalama takımlarını yönetmek, turnmill ve İsviçre makinelerinde takım montajı için mümkün olan çeşitli seçenekler ve pozisyonlar nedeniyle frezeleme takımlarına göre çok daha karmaşıktır. MTE'de tornalama takımlarının montajı ve ayarlanması süreçleri aşağıda detaylandırılmıştır.
Önceden Takım Tutucusu Olmayan Takımlar İçin Süreç
Genel olarak, programlama süreci sırasında tornalama takımları için takım tutucuları kurmanız önerilmez.
MTE'deki takımları makineye yükleme süreçleri aşağıda açıklanmıştır:
Tutucuları Ekleme
|

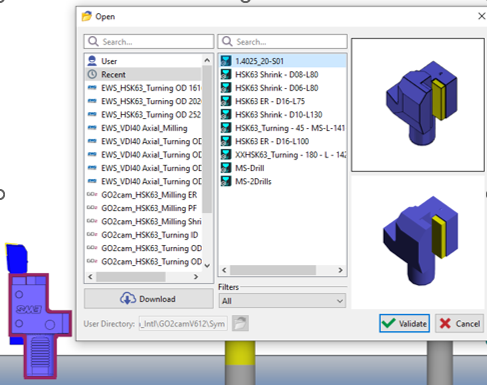

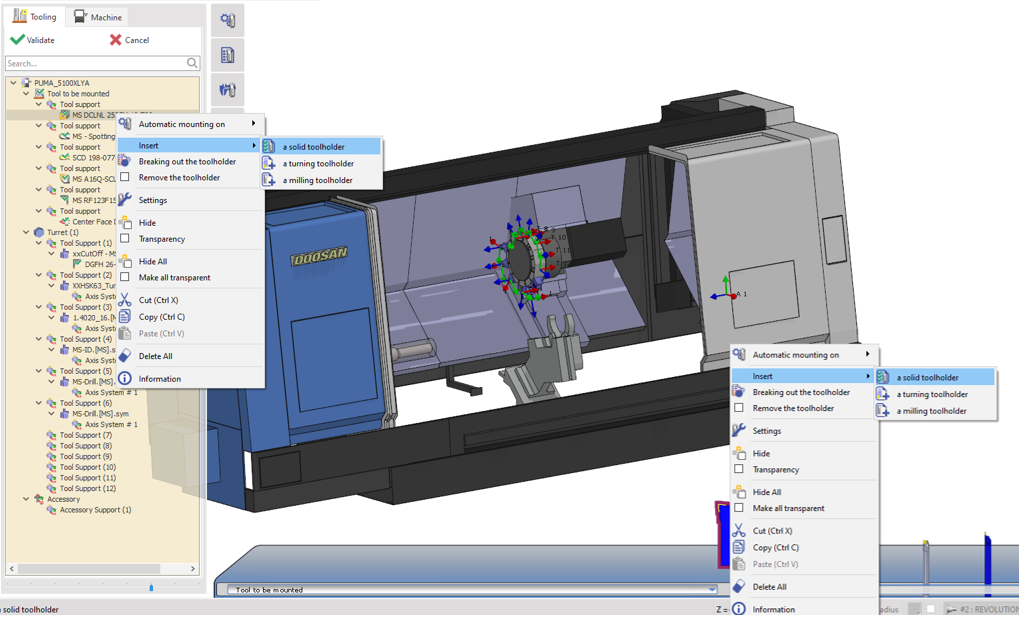

1/ Bireysel ekleme Ağaçtaki veya takım rafındaki takıma sağ tıklayın ve ekle menüsünden, o takıma standart veya katı bir takım tutucu seçebiliriz. İlgili takım tutucularını eklemek istediğiniz her takım için tekrarlayın. |
|
|
|

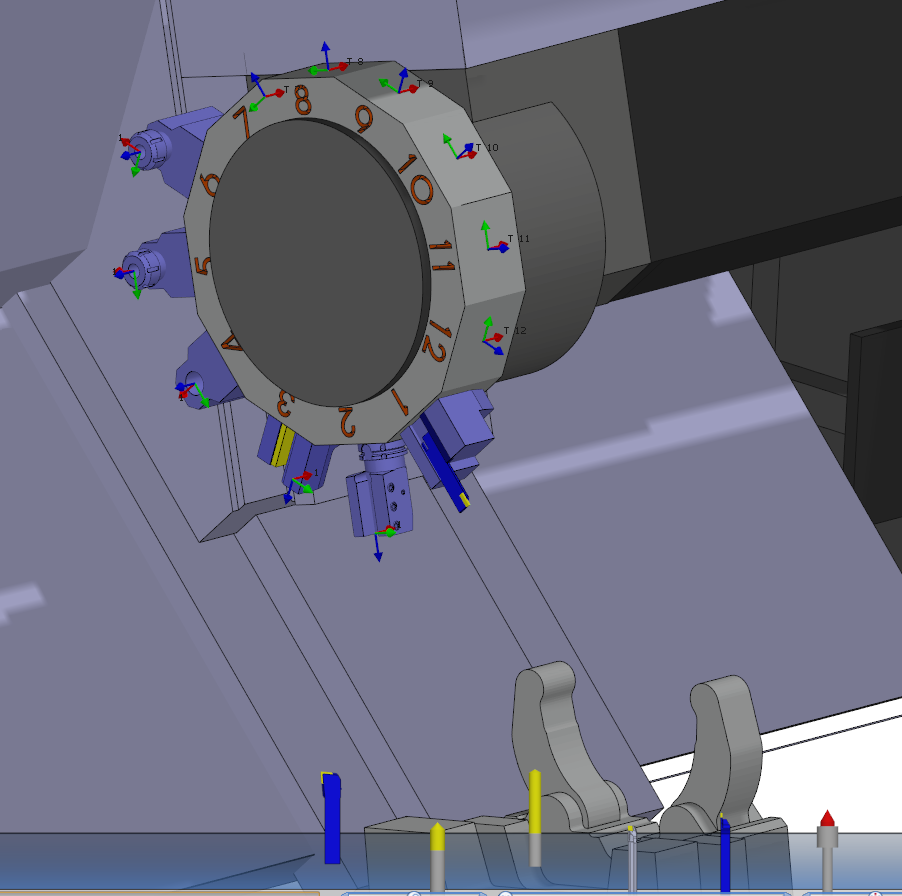

2/ Sabit takımlar (Takım tutucu FMO) Önceden yüklenmiş takım tutucular içeren bir FMO dosyası varsa, tutucuları taretlerdeki/raflardaki ilgili pozisyonlarına monte etmek için dosyayı yüklemeniz yeterlidir. Bu noktada takımları takım tutucularına bireysel olarak monte edebilir veya otomatik montaj işlevini kullanabilirsiniz. |
|
|
|
Bu video, GO2cam'de takım tutucuları yönetmenin farklı yollarını gösterir; bireysel ekleme, kopyalama, uygulama ve takım rafından doğrudan sağ tıklama menülerini kullanarak tutucuları değiştirme dahil. Bu esnek seçeneklerin nasıl kullanıldığını görmek ve takım kurulumunuzu verimli bir şekilde nasıl organize edeceğinizi öğrenmek için izleyin.
|
Takım montaj yöntemleri
Birden çok yol vardır takımları manuel olarak monte etmek MTE'de. Özel bir Otomatik Montaj işlevi tam montaj sürecini otomatikleştirmek için de sağlanmıştır. Montaj yöntemleri aşağıda detaylandırılmıştır:
-
Takım Ağacında Sürükle & Bırak Kullanımı
|
Takım menüsünde, ‘ ‘Monte Edilecek Takım’ ’ etiketli bir bölüm bulacaksınız. Bu bölümdeki her takım desteği, monte edilmesi gereken bir takım içerir. Bir takımı manuel olarak monte etmek için, onu sürükleyip bırakın ‘ ‘ ’ bölümünden mevcut bir takım desteğine ’ taretinize veya milinize.
Örnek:
|
|
Resim 1
|
Resim 2
|
-
Raf'tan Tarete/Mil'e 3B Takım Sürükle & Bırak
|

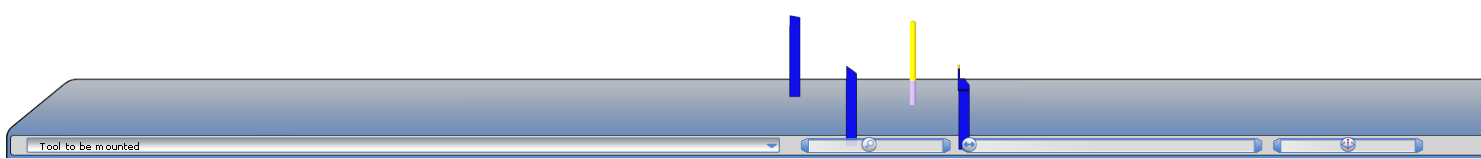

MTE Takım Arayüzünde, altta bir raf bulacaksınız ( gösterilen Resim 3 ) monte edilmeye hazır takımları içeren. Bir takımı manuel olarak monte etmek için, 3B modeli istediğiniz tarete veya mil takım desteğine sürükleyip bırakın, her biri kolay tanımlama için numaralı bir eksen sistemi ile etiketlenmiştir. |
|
-
Takım Ağacından Tarete/Mil'e Sürükle & Bırak.
|

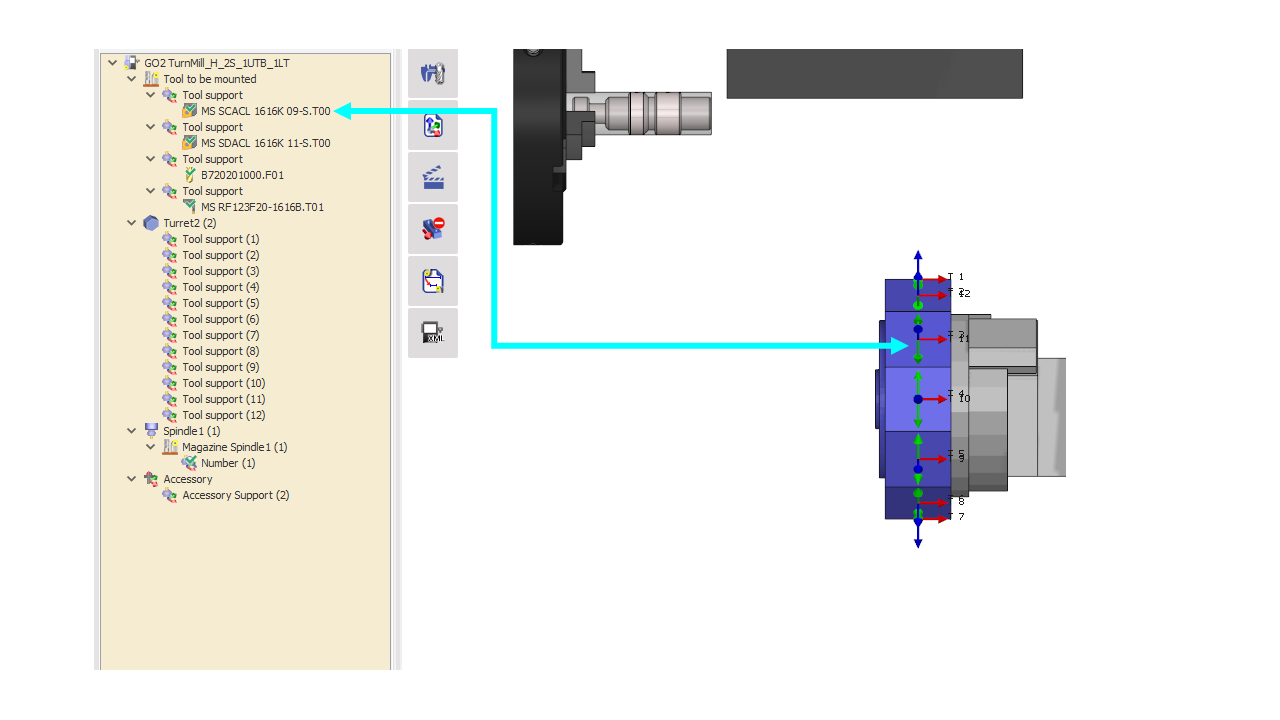

“Monte edilecek takım” bölümünde ( Resim 1'de gösterilen ), takımları doğrudan tarete veya milinize sürükleyerek monte edebilirsiniz. Montaj süreci basittir:
|
|
|
Burada MTE makinesinde manuel takım montajı yapmanın farklı yöntemlerini gösteren bir video izleyebilirsiniz. |
|
-
Otomatik Montaj
|
Bu işlev, her takımı birkaç tıklamayla taretlerdeki/raflardaki ilgili takım tutucularına monte etme sürecini otomatikleştirir. Yazılım, bazı kurallara ve önceki ayarlara göre takımların optimizasyonunu ve konumlandırmasını yapar. Bu, işlem tekrarlanabilirliğini artırmak için avantajlıdır ve takım montaj sürecini önemli ölçüde birkaç saniyeye indirir! Otomatik Montaj işlevi hakkında daha fazla ayrıntı buradaki özel sayfada. |
|
|
Komutu, kullanıcıların makineye veya ‘
Makine Takımlarını Ata
’ bölümüne sağ tıklayarak yer tutucu takımları FMO dosyasındaki gerçek monte edilmiş takımlarla hızla değiştirmelerine olanak tanır. Uyumlu takımlar otomatik olarak monte edilir. Değiştirmeden sonra, montaj işlemi her zamanki gibi tamamlanabilir.
Takım monte edilecek
Sağdaki komutun işleyişini gösteren bir video izleyin.
|
|
Kullanıcılar, programlama süreci sırasında takımlara takılmış takım tutucularıyla çalışmayı da tercih edebilirler.
MTE'de kullanıcı, takım/takım tutucu çiftini manuel olarak veya otomatik montajla doğrudan gerekli pozisyonlarına monte edebilir.
Takım Tutucuyu Değiştirme
Başlangıçta monte edilen takım tutucunun uygun olmadığı durumlarda, kullanıcı onu başka bir takımla değiştirme veya değiştirme imkanına sahiptir.
Programlama süreci sırasında takım tutucu eklendiğinde, MTE'de takım/takım tutucu kurulumu tek bir varlık olarak kabul edilir. GO2cam, aşağıda açıklanan, takım tutucu manipülasyonlarına izin veren bazı işlevler sağlar.

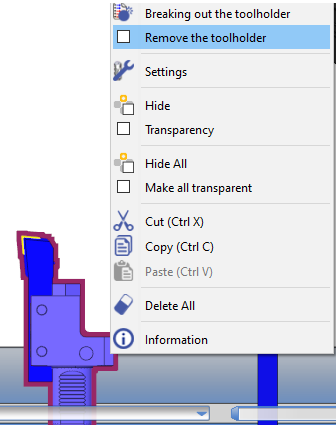

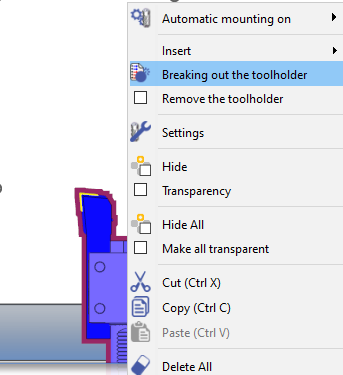

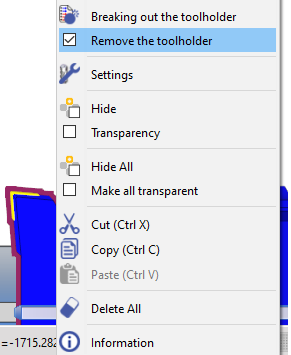

Takım tutucuyu kaldır
|
Takım/takım tutucu tek bir varlık olarak, bu işlevi etkinleştirmek (kutuyu işaretlemek) takım tutucuyu korurken geçmişini koruyarak kaldırır. İşlev devre dışı bırakılırsa, takım başlangıçtaki takım/takım tutucu kurulumuna geri döner. Takım tutucuyu kırmak
|
|
|
|

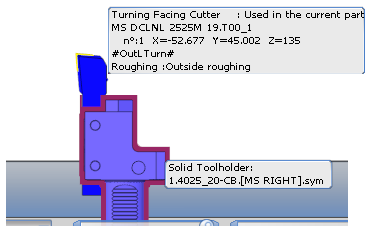

Bu işlev, takımı ve takım tutucuyu 2 ayrı varlığa ayırır. Kullanıcı takım tutucuyu silebilir ve başka bir tane ekleyebilir veya Takım tutucuyu değiştirme komutuyla takım tutucuyu değiştirebilir. Takım tutucu silinirse, Takım tutucuyu kaldır işlevi otomatik olarak etkinleştirilir. Takım tutucuyu değiştirme |
|
|
|

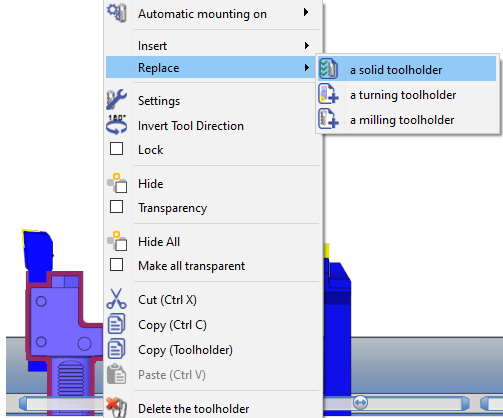

Kullanıcı mevcut takım tutucuya (ayrı varlık) sağ tıkladığında, Değiştir komutu başka bir katı veya standart takım tutucuyla değiştirmek için kullanılabilir. Değiştirilen takım tutucu silinirse, Takım tutucuyu kaldır işlevi otomatik olarak etkinleştirilir. İşlevi devre dışı bıraktığınızda, takım tek bir varlık olarak başlangıçtaki takım/takım tutucu kurulumuna geri döner. GO2cam'in Takım Menüsündeki takım tutucuları sürükle-bırak ve açılır seçeneklerini kullanarak hızla taşıyın ve konumlandırın, ardından indeksleme özelliğiyle takım kurulumunuzu iş parçasıyla karşılaştırın. |
|
|
Özel Durum: Bir tarete birden fazla indeksleme pozisyonu olan takım indeksleme
Bu durum bir örnekle açıklanmıştır: 12 istasyonlu ve 24 indeksleme pozisyonlu taret
|
Böyle bir tarete çift takım indekslemeyi yönetmek için, takım tutucu tanımında indeksleme açısını tanımlayın. Sıkma/Takım Tutucu oluşturma modülünü açın, gerekli takım tutucuyu seçin ve düzenleyin.
|
|
